ISR4431-DNA Обзор
Маршрутизаторы с интегрированными сервисами (ISR) семейства Cisco® 4000 образуют программно определяемую платформу глобальной сети, которая обеспечивает производительность, безопасность и возможности конвергенции, необходимые современным филиалам.
Краткие характеристики

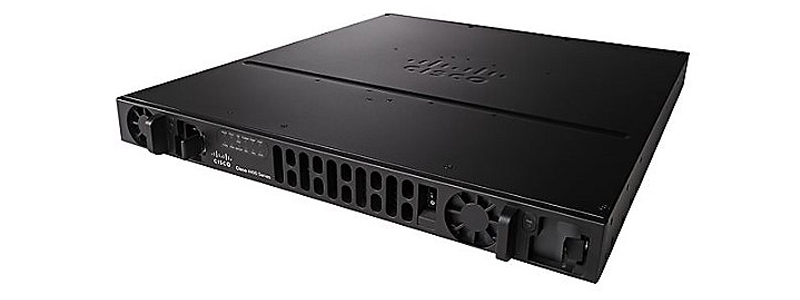

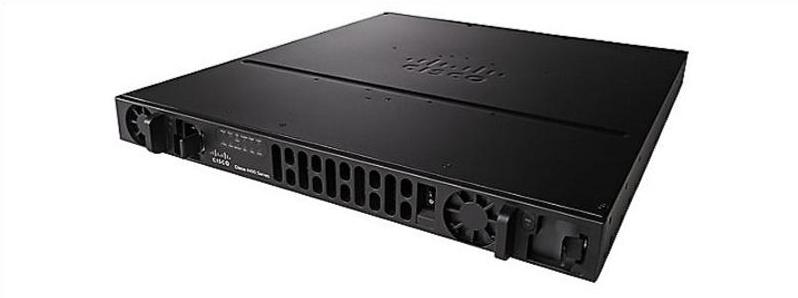

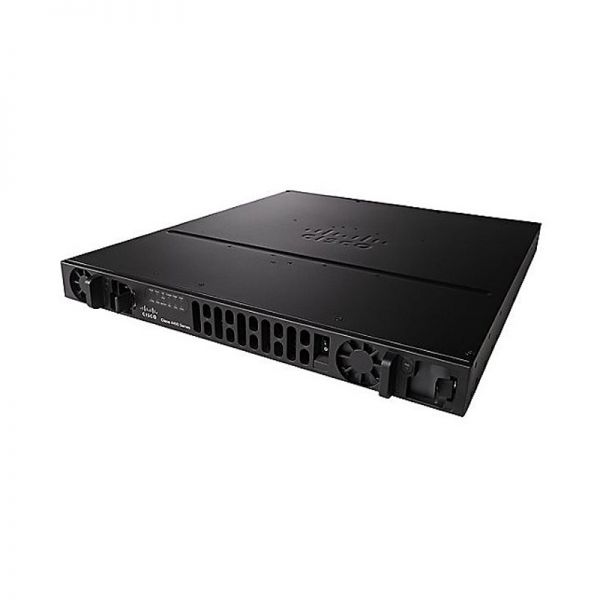

На рис. 1 показан внешний вид Cisco ISR4431 -DNA .
В Таблице 1 показаны краткие характеристики.
| Код продукта | ISR4431-DNA |
| Описание _ | Cisco ISR 4431 (4GE, 3NIM, 8G FLASH, 4G DRAM, IPB) с переходником DNA |
| Размеры | 1,72 х 12,7 х 10 дюймов (43,7 х 322,6 х 254 мм) |
| Совокупная пропускная способность (по умолчанию) | 500 Мбит/с |
| Совокупная пропускная способность (лицензия на производительность) | 1 Гбит/с |
| Совокупная пропускная способность только CEF[5] (лицензия Boost) | Более 4 Гбит/с |
информация о продукте

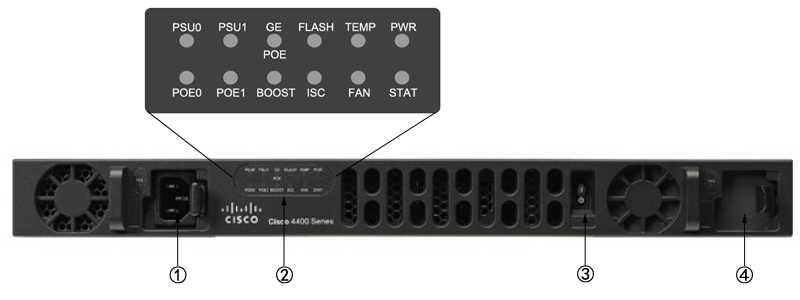

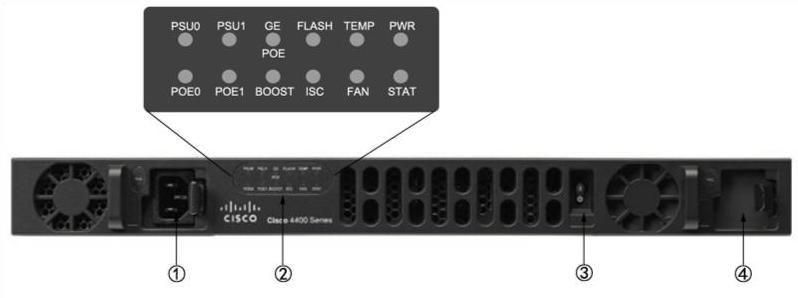

На рис. 2 показана передняя панель Cisco ISR4431 -DNA .
Примечание:
| ① | Блок питания | ③ | Выключатель питания маршрутизатора |
| ② | светодиоды | ④ | Дополнительный блок питания |
· Светодиоды включают 12 индикаторов.
В Таблице 2 приведены описания светодиодов.
| светодиоды | Представляет | Цвет | Описание |
| БП | Состояние блока питания (P0 и P1) | Зеленый | Блок питания включен и подает питание. |
| Янтарь | Блок питания включен, но с ошибками или в состоянии отказа. | ||
| Выключенный | Питание отключено. | ||
| Э ПОЭ | Статус внутренней дочерней карты PoE | Зеленый | Блок питания установлен и обеспечивает питание |
| Янтарь | Блок питания установлен, но в аварийном состоянии. | ||
| Выключенный | БП выключен. | ||
| ВСПЫШКА | Статус системной флэш-памяти | Мигающий зеленый | Компактная флэш-память / флэш-память eUSB присутствует и в настоящее время используется. |
| ТЕМП | Температурный статус | Сплошной зеленый | Все датчики температуры в системе находятся в допустимых пределах. |
| Янтарь | Один или несколько датчиков температуры в системе находятся за пределами допустимого диапазона. | ||
| Выключенный | Температуру не отслеживают. | ||
| мощность | Мощность системы | Зеленый | Питание системы включено и работает правильно. |
| зеленый мигает | Питание системы находится в процессе отключения. | ||
| Янтарь | Питание системы включено, но инициализация низкого уровня не удалась. | ||
| Янтарный мигает | Питание системы включено, но системе не удалось выйти из режима перезагрузки. | ||
| Выключенный | Питание системы отключено. | ||
| ПОВЫШЕНИЕ POE | Ускоренный режим Power Over Ethernet | Зеленый | Два блока питания PoE установлены и работают в форсированном режиме. |
| Выключенный | Это может означать одно из следующего: • Блок питания PoE не установлен. • Установлен один блок питания PoE. • Два блока питания PoE установлены и работают в резервном режиме. | ||
| ИСК | Статус слота ISC | Зеленый | PVDM4 присутствует и включен. |
| Янтарь | Инициализирован с ошибкой. | ||
| Выключенный | Нет. | ||
| ВЕНТИЛЯТОР | Статус вентилятора | Зеленый | Все вентиляторы работают. |
| Янтарь | Один вентилятор перестал работать. | ||
| Мигающий желтый | Два или более вентилятора перестали работать, или кассета вентиляторов снята. | ||
| Выключенный | Вентиляторы не под наблюдением. | ||
| СТАТИСТИКА | Состояние системы | Сплошной зеленый | Система работает нормально. |
| Мигает желтым | BIOS/Rommon загружается. | ||
| Янтарь | BIOS/Rommon завершила загрузку, и система находится в командной строке Rommon или загружает программное обеспечение платформы. | ||
| Выключенный | Система не вышла из перезагрузки или образ BIOS не загружается. |

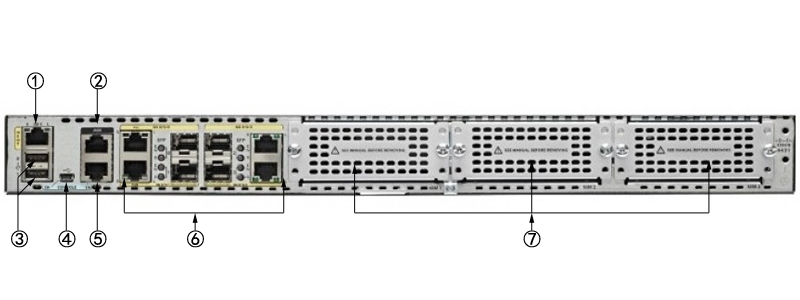

На рис. 3 показана задняя панель Cisco ISR4431 -DNA .
Примечание:
| ① | Порт управления GE | ⑤ | Консольный порт |
| ② | Вспомогательный порт | ⑥ | GE-порты |
| ③ | USB-порт типа А | ⑦ | NIM-слоты |
| ④ | Мини-порт USB типа B | ||
• Модули NIM поддерживают 2 одинарных или 1 двойную ширину.
• Порты GE включают 4 порта RJ45 и 4 порта SFP.
Модули, карты, лицензии и аксессуары
Cisco ISR4431-DNA — это один из маршрутизаторов Cisco серии 4000, который поддерживает новые слоты для модулей и карт, таких как NIM, ISC и т. д. Кроме того, Cisco ISR4431-DNA можно обновить с помощью лицензий.
В Таблице 2 показаны некоторые рекомендуемые модули, карты, лицензии и аксессуары Cisco ISR4431-DNA.
| Предметы | Модели | Описания |
| Ethernet-коммутатор | NIM-ES2-4= | 4-портовый коммутатор Cisco Gigabit Ethernet NIM |
| 8-портовый коммутатор Cisco Gigabit Ethernet NIM | ||
| 8-портовый коммутатор Cisco Gigabit Ethernet NIM с поддержкой PoE | ||
| Маршрутизируемый порт Ethernet | 1-портовый Gigabit Ethernet NIM, двухрежимный SFP или RJ45 | |
| 2-портовый Gigabit Ethernet NIM, двухрежимный SFP или RJ45 | ||
| Беспроводная глобальная сеть (3G, 4G, LTE) | NIM-4G-LTE-GA= | 4G LTE NIM для всего мира (Европа, Австралия и Новая Зеландия) |
| T1, E1 и G.703 Multiflex Trunk Voice and WAN Interface Cards | 1-портовый модуль Multiflex Trunk Voice/Clear Channel Data T1/E1 | |
| 2-портовый модуль Multi-flex Trunk Voice/Clear-channel Data T1/E1 Module | ||
| 4-портовый модуль Multi-flex Trunk Voice/Clear-channel Data T1/E1 Module | ||
| Модули обработки пакетных голосовых цифровых сигналов 4 | 128-канальный голосовой DSP-модуль | |
| 64-канальный голосовой DSP-модуль | ||
| 32-канальный голосовой DSP-модуль | ||
| Карты голосового интерфейса | 2-портовый FXS NIM | |
| НИМ-4FXS | 4-портовый FXS NIM | |
| 2-портовый FXO NIM | ||
| 4-портовый FXO NIM | ||
| Последовательный интерфейс глобальной сети
| 1-портовая плата последовательного высокоскоростного интерфейса WAN | |
| 2-портовая плата последовательного высокоскоростного интерфейса WAN | ||
| Канальный T1/E1 и ISDN PRI | 1 порт Multi-flex Trunk Voice/Channelized Data T1/E1 Module | |
| 2-портовый модуль Multi-flex Trunk Voice/Channelized Data T1/E1 Module | ||
| 8-портовый модуль Multi-flex Trunk Voice/Channelized Data T1/E1 Module | ||
| Малый форм-фактор | Модуль приемопередатчика 1000BASE-EX SFP, SMF, 1310 нм, DOM | |
| GE SFP, разъем LC Приемопередатчик LX/LH | ||
| GE SFP, приемопередатчик LX/LH с разъемом LC; с ДОМ | ||
| GE SFP, приемопередатчик SX с разъемом LC; с ДОМ | ||
| 1000BASE-ZX SFP; с ДОМ | ||
| Лицензии | L-SL-4430-APP-K9= | Лицензия AppX для серии Cisco ISR 4430 |
Сравните с аналогичными товарами
В таблице 3 показано сравнение маршрутизаторов Cisco серии ISR 4000 .
| Технические характеристики | ISR4431 -ДНК | |||||||
| Совокупная пропускная способность | 1,5 Гбит/с | 1 Гбит/с до 2 Гбит/с | 500 Мбит/с до 1 Гбит/с | 200 Мбит/с до 400 Мбит/с | 100 Мбит/с до 300 Мбит/с | 50 Мбит/с до 100 Мбит/с | от 35 Мбит/с до 75 Мбит/с | 500 Мбит/с до 1 Гбит/с |
| Всего встроенных портов WAN или LAN 10/100/1000 | 4 | 4 | 4 | 3 | 3 | 2 | 2 | 4 |
| Порты на базе RJ-45 | 4 | 4 | 4 | 3 | 2 | 2 | 2 | 2 |
| Порты на базе SFP | 4 | 4 | 4 | 3 | 2 | 1 | 1 | 4 |
| Расширенные слоты сервисных модулей | 3 | 2 | 0 | 2 | 1 | 0 | 0 | 0 |
| Двойные слоты для сервисных модулей | 2 | 1 (предполагается, что модули SM-X одинарной ширины не установлены) | 0 | 1 (предполагается, что модули SM-X одинарной ширины не установлены) | 0 | 0 | 0 | 0 |
| NIM-слоты | 3 | 3 | 3 | 3 | 2 | 2 | 2 | 3 |
| OIR (все модули ввода/вывода) | Да | Да | Да | Да | Да | Да | Нет | Да |
| Встроенный слот ISC | 1 | 1 | 1 | 1 | 1 | 1 | Нет | 1 |
