ISR4331-VSEC/K9 Обзор
Маршрутизатор с интегрированными сервисами Cisco 4331 обеспечивает совокупную пропускную способность от 100 Мбит/с до 300 Мбит/с и предлагает один слот расширенного сервисного модуля (SM-X), который поддерживает как одинарные, так и двойные сервисные модули, что обеспечивает гибкость вариантов развертывания. ISR4331-VSEC/K9 — это маршрутизатор Cisco ISR 4331 в комплекте с UC & Sec Lic. PVDM4-32 и КУБ-10.
Краткие характеристики

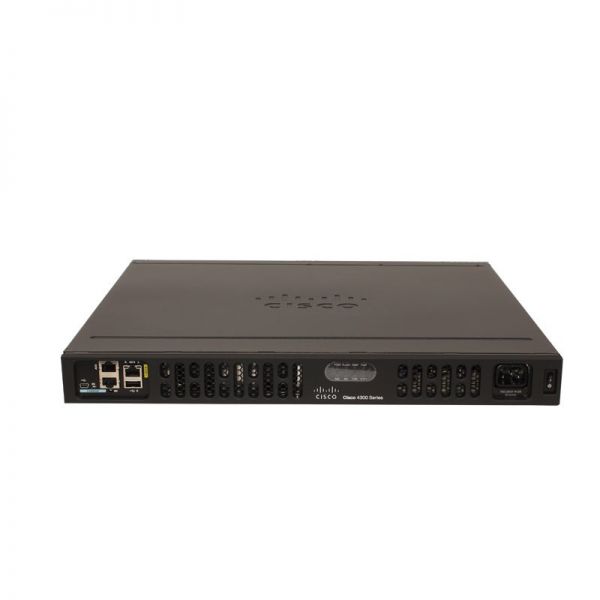

На рис. 1 для справки показан внешний вид Cisco ISR4331/K9. ISR4331-VSEC/K9 похож на него.
ISR4331/K9" src="/upload/media/wysiwyg/Cisco-4000-Series/Cisco-ISR4331-K9/Cisco_ISR4331-K9_Appearance.jpg" title="Сиско ISR4331">
В Таблице 1 показаны краткие характеристики.
| Код продукта | ISR4331-VSEC/K9 |
| Совокупная пропускная способность | от 100 Мбит/с до 300 Мбит/с |
| Всего встроенных портов WAN или LAN 10/100/1000 | 3 |
| Порты на основе RJ-45 | 2 |
| Порты на базе SFP | 2 |
| Слот расширенного сервисного модуля (SM-X) | 1 |
| Слоты NIM (модули сетевого интерфейса) | 2 |
| Встроенный слот ISC | 1 |
| Память | 4 ГБ (по умолчанию) / 16 ГБ (максимум) |
| Флэш-память | 4 ГБ (по умолчанию) / 16 ГБ (максимум) |
| Варианты питания | Внутренний: AC и PoE |
| Высота стойки | 1 руб. |
| Размеры (В х Ш х Г) | 44,45 х 438,15 х 438,15 мм |
| Вес упаковки | 12,96 кг |
информация о продукте
На рис. 2 для справки показана передняя панель Cisco ISR4331/K9. ISR4331-VSEC/K9 похож на него. .
ISR4331/K9 Front Panel" src="/upload/media/wysiwyg/Cisco-4000-Series/Cisco-ISR4331-K9/Cisco_ISR4331-K9_Front_Panel.jpg" title="Передняя панель Cisco ISR4331/K9">
Примечание:
| ① | Мини-порт USB типа B | ⑤ | Порт управления |
| ② | Последовательный консольный порт | ⑥ | светодиоды |
| ③ | USB-порт типа А | ⑦ | Мощность переменного тока |
| ④ | Дополнительный порт | ⑧ | Выключатель |
Светодиоды включают восемь индикаторов.
Табл. 2. Таблица функций пакета безопасности голосовой связи.
| Аутентификация и | • Медиа-шифрование голосовых потоков RTP с использованием SRTP • Обмен информацией протокола управления RTP (RTCP) с использованием защищенного протокола RTCP. • Переход с SRTP на RTP для вызовов между безопасными и небезопасными конечными точками. • Защищенные вызовы поддерживаются в режиме Cisco Unified Survivable Remote Site Telephony (SRST) во время аварийного переключения WAN. • Сжатый RTP (CRTP) поддерживается при вызовах с шифрованием мультимедиа с использованием SRTP. |
| Аутентификация и | • Поддерживает алгоритм шифрования AES-128. • Поддерживает безопасный алгоритм проверки подлинности HMAC (SHA 1). |
| Функции сигнализации и шифрования | • Шлюз для сигнализации и шифрования Cisco Unified Communications Manager использует IPSec для протокола управления шлюзом (MGCP), шлюзов H.323 и SIP. • IP-телефон для передачи сигналов и шифрования маршрутизатора Cisco Unified Survivable Remote Site Telephony использует протокол TLS. |
| Поддержка протокола | • MGCP 0.1 (поддерживает шлюзы MGCP с Cisco Unified Communications Manager) • H.323 (поддерживается на шлюзах H.323 и CUBE; совместимость с Cisco Unified Communications Manager не является обязательной) • Протокол инициации сеанса (SIP) • SCCP (унифицированный IP-телефон Cisco) в режиме SRST. |
| Поддержка модуля | • Любой модуль с PVDM2, PVDM3 и/или встроенным DSP. |
| Поддержка кодеков | • G.711, G.729A и G.729 |
На рис. 3 для справки показана задняя панель Cisco ISR4331/K9. ISR4331-VSEC/K9 похож на него. .
ISR4331/K9 Back Panel" src="/upload/media/wysiwyg/Cisco-4000-Series/Cisco-ISR4331-K9/Cisco_ISR4331-K9_back_Panel.jpg" title="Задняя панель Cisco ISR4331/K9">
Примечание:
| ① | Порты RJ45 | ③ | NIM-слоты |
| ② | Порты SFP | ④ | Слот SM-X |
·① и ②: Эти четыре порта включают один комбинированный порт, один порт RJ45 и один порт SFP. Это означает, что разъемы RJ45 и SFP в комбинированном порту нельзя использовать одновременно.
·Слоты NIM поддерживают один модуль двойной ширины или два модуля сигнальной ширины.
· Слот SM-X можно преобразовать в слот модуля сетевого интерфейса (NIM) с помощью дополнительной платы-носителя.
Модули, карты, лицензии и аксессуары
В Таблице 3 показаны некоторые рекомендуемые модули, карты, лицензии и аксессуары Cisco ISR4331-VSEC/K9.
| Предметы | Модели | Описания |
| Консольные и вспомогательные кабели | CAB-VSPOMOGATEL'NYJ RJ45 | Вспомогательный кабель Cisco CAB-AUX-RJ45 8ft с RJ45 и DB25M |
| CAB-ETH-S-RJ45 | Кабель маршрутизатора Cisco CAB-ETH-S-RJ45 | |
| Консольный кабель Cisco CAB-CONSOLE-RJ45 6 футов с RJ45 и DB9F | ||
| Консольный кабель Cisco CAB-CONSOLE-USB длиной 6 футов с разъемами USB типа A и mini-B | ||
| Лицензии | Лицензия Cisco AppX L-SL-4330-APP-K9= с 750 подключениями/ISRWAAS или 1300 подключениями/vWAAS для ISR4331 | |
| Модули сетевого интерфейса | Модуль голосового и сетевого интерфейса Cisco Multiflex Trunk четвертого поколения | |
| Модуль сетевого интерфейса Cisco Multiflex Trunk Voice и WAN | ||
| Плата аналогового голосового сетевого интерфейса (ухо и рот) | ||
| Плата аналогового голосового сетевого интерфейса Cisco NIM-2FXS | ||
| NIM-2FXS/4FXO | Плата аналогового голосового сетевого интерфейса Cisco NIM-2FXS/4FXO | |
| Модуль голосового и сетевого интерфейса Cisco Multiflex Trunk четвертого поколения | ||
| SFP для встроенных портов GE | Модуль приемопередатчика Cisco GLC-SX-MMD 1000BASE-SX SFP, MMF, 850 нм, DOM | |
| Модуль приемопередатчика Cisco GLC-LH-SMD 1000BASE-LX/LH SFP, MMF/SMF, 1310 нм, DOM | ||
| Модуль приемопередатчика Cisco GLC-ZX-SMD 1000BASE-ZX SFP, SMF, 1550 нм, DOM |
Сравните с аналогичными товарами
В Таблице 4 показана сравнительная таблица.
| Модели | ISR4331-VSEC/K9 | |
| Описание | Пакет Cisco ISR 4331 с лицензией UC и Sec. PVDM4-32. КУБ-10 | Cisco ISR 4331 (2GE, 2NIM, 1SM, 4G FLASH, 4G DRAM, IP-база) |
| Совокупная пропускная способность | от 100 Мбит/с до 300 Мбит/с | от 100 Мбит/с до 300 Мбит/с |
| Всего на борту WAN или ЛВС 10/100/1000 портов | 3 | 3 |
| Порты на основе RJ-45 | 2 | 2 |
| Порты на базе SFP | 2 | 2 |
| Расширенные слоты сервисных модулей | 1 | 1 |
| NIM-слоты | 2 | 2 |
| Встроенный слот ISC | 1 | 1 |
| Высота стойки | 1 | 1 |
