ISR4331-AXV/K9 Обзор
ISR4331-AXV/K9 — это комплект Cisco ISR 4331 AXV с лицензиями PVDM4-32, CUBE-10, IPBase, APP, SEC и UC. Маршрутизатор с интегрированными сервисами Cisco 4331 обеспечивает совокупную пропускную способность от 100 Мбит/с до 300 Мбит/с и предлагает один слот расширенного сервисного модуля (SM-X), который поддерживает как одинарные, так и двойные сервисные модули, что обеспечивает гибкость вариантов развертывания.
Краткие характеристики

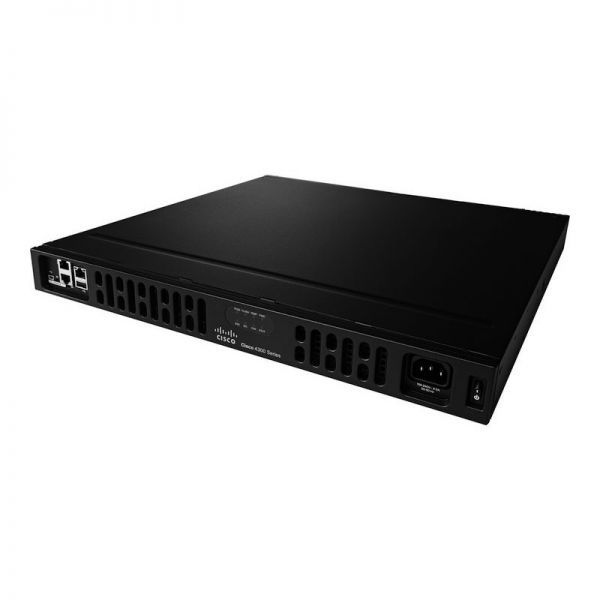

На рис. 1 показан внешний вид ISR4331-AXV/K9.
ISR4331/K9" src="/upload/media/wysiwyg/Cisco-4000-Series/Cisco-ISR4331-K9/Cisco_ISR4331-K9_Appearance.jpg" title="Сиско ISR4331">
В Таблице 1 показаны краткие характеристики.
| Код продукта | ISR4331-AXV/K9 |
| Совокупная пропускная способность | от 100 Мбит/с до 300 Мбит/с |
| Всего встроенных портов WAN или LAN 10/100/1000 | 3 |
| Порты на базе RJ-45 | 2 |
| Порты на базе SFP | 2 |
| Слот расширенного сервисного модуля (SM-X) | 1 |
| Слоты NIM (модули сетевого интерфейса) | 2 |
| Встроенный слот ISC | 1 |
| Память | 4 ГБ (по умолчанию) / 16 ГБ (максимум) |
| Флэш-память | 4 ГБ (по умолчанию) / 16 ГБ (максимум) |
| Варианты питания | Внутренний: AC и PoE |
| Высота стойки | 1 руб. |
| Размеры (В х Ш х Г) | 44,45 х 438,15 х 438,15 мм |
информация о продукте
На рис. 2 показана передняя панель ISR4331-AXV/K9.
ISR4331/K9 Front Panel" src="/upload/media/wysiwyg/Cisco-4000-Series/Cisco-ISR4331-K9/Cisco_ISR4331-K9_Front_Panel.jpg" title="Передняя панель Cisco ISR4331/K9">
Примечание:
| ① | Мини-порт USB типа B | ⑤ | Порт управления |
| ② | Последовательный консольный порт | ⑥ | светодиоды |
| ③ | USB-порт типа А | ⑦ | Мощность переменного тока |
| ④ | Дополнительный порт | ⑧ | Выключатель |
Светодиоды включают восемь индикаторов.
В Таблице 2 приведены описания светодиодов.
| светодиоды | Представляет | Цвет | Описание |
| POE0 | POE блок питания | Зеленый | PoE включен и подает питание. |
| Янтарь | PoE находится в неисправном состоянии. | ||
| Выключенный | Питание PoE отсутствует. | ||
| ВСПЫШКА | Статус системной флэш-памяти | Мигающий зеленый | Компактная флэш-память / флэш-память eUSB присутствует и в настоящее время используется. |
| ТЕМП | Температурный статус | Сплошной зеленый | Все датчики температуры в системе находятся в допустимых пределах. |
| Янтарь | Один или несколько датчиков температуры в системе находятся за пределами допустимого диапазона. | ||
| Выключенный | Температуру не отслеживают. | ||
| мощность | Мощность системы | Зеленый | Питание системы включено и работает правильно. |
| зеленый мигает | Питание системы находится в процессе отключения. | ||
| Янтарь | Питание системы включено, но инициализация низкого уровня не удалась. | ||
| Янтарный мигает | Питание системы включено, но системе не удалось выйти из режима перезагрузки. | ||
| Выключенный | Питание системы отключено. | ||
| SSD | Состояние слота mSATA | Зеленый | SSD mSATA присутствует и включен. |
| Янтарь | Инициализирован с ошибкой. | ||
| Выключенный | Нет. | ||
| ИСК | Статус слота ISC | Зеленый | PVDM4 присутствует и включен. |
| Янтарь | Инициализирован с ошибкой. | ||
| Выключенный | Нет. | ||
| ВЕНТИЛЯТОР | Статус вентилятора | Зеленый | Все вентиляторы работают. |
| Янтарь | Один вентилятор перестал работать. | ||
| Мигающий желтый | Два или более вентилятора перестали работать, или кассета вентиляторов снята. | ||
| Выключенный | Вентиляторы не под наблюдением. | ||
| СТАТИСТИКА | Состояние системы | Сплошной зеленый | Система работает нормально. |
| Мигает желтым | BIOS/Rommon загружается. | ||
| Янтарь | BIOS/Rommon завершила загрузку, и система находится в командной строке Rommon или загружает программное обеспечение платформы. | ||
| Выключенный | Система не вышла из перезагрузки или образ BIOS не загружается. |
На рис. 3 показана задняя панель ISR4331-AXV/K9.
ISR4331/K9 Back Panel" src="/upload/media/wysiwyg/Cisco-4000-Series/Cisco-ISR4331-K9/Cisco_ISR4331-K9_back_Panel.jpg" title="Задняя панель Cisco ISR4331/K9">
Примечание:
| ① | Порты RJ45 | ③ | NIM-слоты |
| ② | Порты SFP | ④ | Слот SM-X |
·① и ②: Эти четыре порта включают один комбинированный порт, один порт RJ45 и один порт SFP. Это означает, что разъемы RJ45 и SFP в комбинированном порту нельзя использовать одновременно.
·Слоты NIM поддерживают один модуль двойной ширины или два модуля сигнальной ширины.
· Слот SM-X можно преобразовать в слот модуля сетевого интерфейса (NIM) с помощью дополнительной платы-носителя.
Модули, карты, лицензии и аксессуары
В Таблице 3 показаны некоторые рекомендуемые модули, карты, лицензии и аксессуары.
| Предметы | Модели | Описания |
| Консольные и вспомогательные кабели | CAB-VSPOMOGATEL'NYJ RJ45 | Вспомогательный кабель Cisco CAB-AUX-RJ45 8ft с RJ45 и DB25M |
| CAB-ETH-S-RJ45 | Кабель маршрутизатора Cisco CAB-ETH-S-RJ45 | |
| Консольный кабель Cisco CAB-CONSOLE-RJ45 6 футов с RJ45 и DB9F | ||
| Консольный кабель Cisco CAB-CONSOLE-USB длиной 6 футов с разъемами USB типа A и mini-B | ||
| Лицензии | Лицензия Cisco AppX L-SL-4330-APP-K9= с 750 подключениями/ISRWAAS или 1300 подключениями/vWAAS для ISR4331 | |
| Модули сетевого интерфейса | Модуль Cisco Multiflex Trunk Voice и WAN Network Interface четвертого поколения | |
| Модуль сетевого интерфейса Cisco Multiflex Trunk Voice и WAN | ||
| Плата аналогового голосового сетевого интерфейса (ухо и рот) | ||
| Плата аналогового голосового сетевого интерфейса Cisco NIM-2FXS | ||
| NIM-2FXS/4FXO | Плата аналогового голосового сетевого интерфейса Cisco NIM-2FXS/4FXO | |
| Модуль Cisco Multiflex Trunk Voice и WAN Network Interface четвертого поколения | ||
| SFP для встроенных портов GE | Модуль приемопередатчика Cisco GLC-SX-MMD 1000BASE-SX SFP, MMF, 850 нм, DOM | |
| Модуль приемопередатчика Cisco GLC-LH-SMD 1000BASE-LX/LH SFP, MMF/SMF, 1310 нм, DOM | ||
| Модуль приемопередатчика Cisco GLC-ZX-SMD 1000BASE-ZX SFP, SMF, 1550 нм, DOM |
Сравните с аналогичными товарами
Таблица 4 показывает сравнение.
| Технические характеристики | ISR4331-AXV/K9 | |
| Описание | Маршрутизатор Cisco 4000, пропускная способность системы 100–300 Мбит/с, 2 порта WAN/LAN, 2 порта SFP, многоядерный ЦП, 1 слот для сервисного модуля, безопасность, голосовая связь, WAAS, интеллектуальная глобальная сеть, OnePK, AVC | Пакет Cisco ISR 4331 AXV с лицензиями PVDM4-32, CUBE-10, IPBase, APP, SEC и UC. |
| Совокупная пропускная способность | 100 Мбит/с до 300 Мбит/с | |
| Всего встроенных портов WAN или LAN 10/100/1000 | 3 | |
| Порты на основе RJ-45 | 2 | |
| Порты на базе SFP | 2 | |
| Расширенные слоты сервисных модулей | 1 |
