ISR4321-VSEC/K9 Обзор
Маршрутизатор Cisco 4321 с интеграцией служб предназначен для предоставления расширенных услуг в среде филиалов малых предприятий. По умолчанию он обеспечивает пропускную способность 50 Мбит/с. ISR4321-VSEC/K9 — это маршрутизатор Cisco ISR 4321 с пакетом лицензий UC и SEC и CUBE-10.
Краткие характеристики

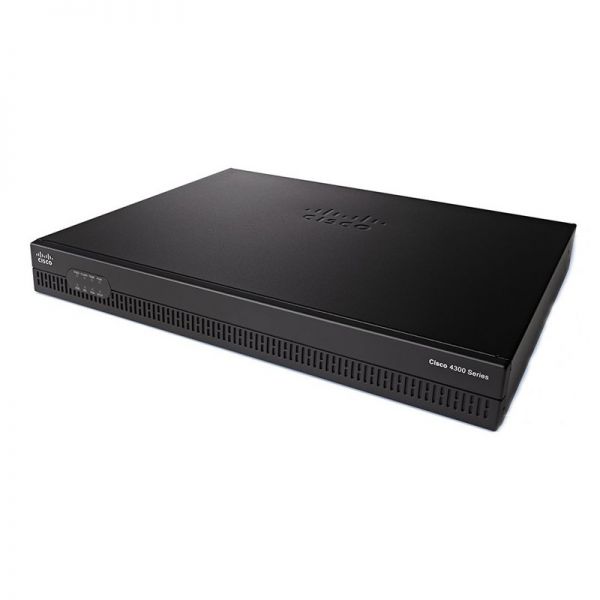

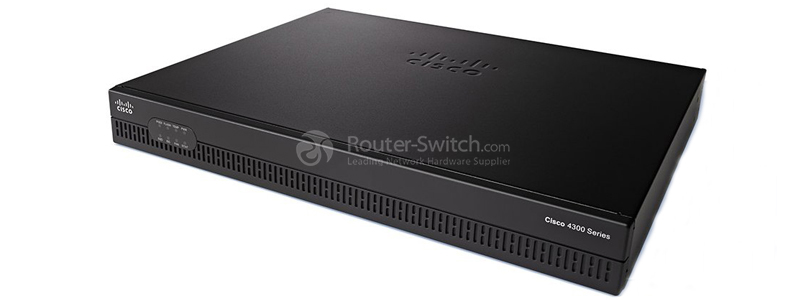

На рис. 1 для справки показан внешний вид Cisco ISR4321/K9. ISR4321-VSEC/K9 похож на него.
ISR4321/K9" src="/upload/media/wysiwyg/Cisco-4000-Series/Cisco-ISR4321-K9/Cisco_ISR4321-K9-Appearance.jpg" title="Сиско ISR4321/K9">
В Таблице 1 показаны краткие характеристики.
| Код продукта | ISR4321-VSEC/K9 |
| Совокупная пропускная способность | от 50 Мбит/с до 100 Мбит/с |
| Всего встроенных портов WAN или LAN 10/100/1000 | 2 |
| Порты на основе RJ-45 | 2 |
| Порты на базе SFP | 1 |
| Слоты NIM (модули сетевого интерфейса) | 2 |
| Встроенный слот ISC | 1 |
| Память | 4 ГБ (по умолчанию) / 8 ГБ (максимум) |
| Флэш-память | 4 ГБ (по умолчанию) / 8 ГБ (максимум) |
| Варианты питания | Внешний: AC и PoE |
| Высота стойки | 1 руб. |
| Размеры (В х Ш х Г) | 44,55 х 369,57 х 294,64 мм |
| Вес упаковки | 9,19 кг |
информация о продукте
На рис. 2 для справки показаны индикаторы на передней панели Cisco ISR4321/K9. ISR4321-VSEC/K9 похож на него. .
ISR4321/K9 Front Panel" src="/upload/media/wysiwyg/Cisco-4000-Series/Cisco-ISR4321-K9/Cisco_ISR4321-K9-Front_LED.jpg" title="Передняя панель Cisco ISR4321/K9">
· На передней панели имеется восемь светодиодов.

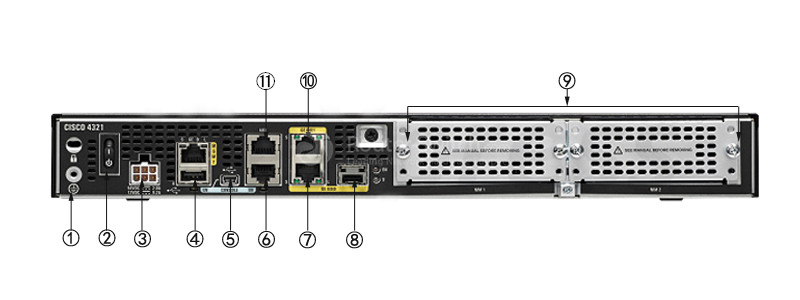

На рис. 3 для справки показана задняя панель Cisco ISR4321/K9. ISR4321-VSEC/K9 похож на него. .
ISR4321/K9 Back Panel" src="/upload/media/wysiwyg/Cisco-4000-Series/Cisco-ISR4321-K9/Cisco_ISR4321-K9-Back_Panel.jpg" title="Задняя панель Cisco ISR4321/K9">
Примечание:
| ① | Заземление | ⑦ | Порт GE 0/0/1 (медный кабель) |
| ② | Выключатель | ⑧ | Порт GE 0/0/0 SFP (оптоволоконный) |
| ③ | Разъем питания | ⑨ | NIM-слоты |
| ④ | Порт GE «MGMT» (с портом USB внизу) | ⑩ | Порт GE 0/0/0 RJ-45 (медный кабель) |
| ⑤ | Мини-порт USB типа B | ⑪ | Вспомогательный порт |
| ⑥ | Консольный порт | ||
· Модули NIM поддерживают 2 одинарных или 1 двойную ширину.
Табл. 2. Таблица функций пакета безопасности голосовой связи.
| Аутентификация и | • Медиа-шифрование голосовых потоков RTP с использованием SRTP • Обмен информацией протокола управления RTP (RTCP) с использованием защищенного протокола RTCP. • Переход с SRTP на RTP для вызовов между безопасными и небезопасными конечными точками. • Защищенные вызовы поддерживаются в режиме Cisco Unified Survivable Remote Site Telephony (SRST) во время аварийного переключения WAN. • Сжатый RTP (CRTP) поддерживается при вызовах с шифрованием мультимедиа с использованием SRTP. |
| Аутентификация и | • Поддерживает алгоритм шифрования AES-128. • Поддерживает безопасный алгоритм проверки подлинности HMAC (SHA 1). |
| Функции сигнализации и шифрования | • Шлюз для сигнализации и шифрования Cisco Unified Communications Manager использует IPSec для протокола управления шлюзом (MGCP), H.323 и SIP. • IP-телефон для передачи сигналов и шифрования маршрутизатора Cisco Unified Survivable Remote Site Telephony использует протокол TLS. |
| Поддержка протокола | • MGCP 0.1 (поддерживает шлюзы MGCP с Cisco Unified Communications Manager) • H.323 (поддерживается на шлюзах H.323 и CUBE; совместимость с Cisco Unified Communications Manager не является обязательной) • Протокол инициации сеанса (SIP) • SCCP (унифицированный IP-телефон Cisco) в режиме SRST. |
| Поддержка модуля | • Любой модуль с PVDM2, PVDM3 и/или встроенным DSP. |
| Поддержка кодеков | • G.711, G.729A и G.729 |
Модули, карты, лицензии и аксессуары
В Таблице 3 показаны некоторые рекомендуемые модули, карты, лицензии и несколько кабелей.
| Предметы | Модели | Описание |
| Лицензия | Лицензия Cisco AppX L-SL-4320-APP-K9= с 200 подключениями/ISRWAAS или 750 подключениями/vWAAS | |
| Консольные и вспомогательные кабели | Консольный кабель Cisco CAB-CONSOLE-RJ45 6 футов с RJ45 и DB9F | |
| Консольный кабель Cisco CAB-CONSOLE-USB длиной 6 футов с разъемами USB типа A и mini-B | ||
| Модули сетевого интерфейса | Модуль сетевого интерфейса Cisco Multiflex Trunk Voice и WAN | |
| Модуль Cisco Multiflex Trunk Voice и WAN Network Interface четвертого поколения | ||
| Плата аналогового голосового сетевого интерфейса (ухо и рот) | ||
| Плата аналогового голосового сетевого интерфейса Cisco NIM-2FXS | ||
| NIM-2FXS/4FXO | Плата аналогового голосового сетевого интерфейса Cisco NIM-2FXS/4FXO | |
| SFP для встроенных портов GE | Модуль приемопередатчика Cisco GLC-LH-SMD 1000BASE-LX/LH SFP, MMF/SMF, 1310 нм, DOM | |
| Модуль приемопередатчика Cisco GLC-ZX-SMD 1000BASE-ZX SFP, SMF, 1550 нм, DOM | ||
| Модуль приемопередатчика Cisco GLC-SX-MMD 1000BASE-SX SFP, MMF, 850 нм, DOM |
Сравните с аналогичными товарами
В Таблице 4 показана сравнительная таблица.
| Модели | ISR4321-VSEC/K9 | |
| Описание | Пакет Cisco ISR 4321 с лицензией UC и SEC. КУБ-10 | Cisco ISR 4321 (2GE, 2NIM, 4G FLASH, 4G DRAM, IP-база) |
| Совокупная пропускная способность | от 50 Мбит/с до 100 Мбит/с | от 50 Мбит/с до 100 Мбит/с |
| Всего на борту WAN или ЛВС 10/100/1000 портов | 2 | 2 |
| Порты на основе RJ-45 | 2 | 2 |
| Порты на базе SFP | 1 | 1 |
| Расширенные слоты сервисных модулей | 0 | 0 |
| NIM-слоты | 2 | 2 |
| Встроенный слот ISC | 1 | 1 |
| Высота стойки | 1 | 1 |
