ISR4451-X-AX/K9 Обзор
Интегрированный маршрутизатор ISR4451-X-AX/K9 сочетает в себе высокую производительность, масштабируемость, функции центра обработки данных, а интеллектуальный маршрутизатор предназначен для запуска нескольких служб. Это единственный маршрутизатор в отрасли, разделяющий плоскости управления данными и сервисами, поэтому у него множество преимуществ. С оплатой по мере роста производительности вы можете увеличить пропускную способность пересылки, когда это необходимо, вы платите только за необходимую производительность. ISR4451-X-AX/K9 работает под управлением многоядерной многопоточной операционной системы IOS-XE с повышенной безопасностью, обеспечивающей как защиту канала WAN, так и услуги MPLS и OTV. Полнофункциональная оптимизация WAN, работающая на материнской плате без ущерба для производительности, управления и других возможностей. В соответствии с масштабируемостью, ISR 4451 разработан в основном как маршрутизатор уровня 7, расширенные сетевые сервисы позволяют филиалу разумно использовать глобальную сеть, и это действительно то, что представляет собой серия ISR 4400. Cisco ISR 4451 является конечной платформой доставки приложений для среднего размера. или даже крупные филиалы. Это буквально переопределение маршрутизации.
Краткие характеристики

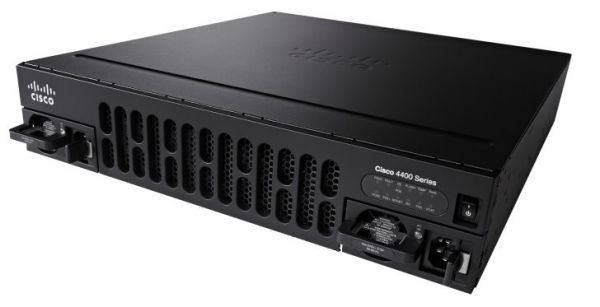

На рис. 1 для справки показан внешний вид Cisco ISR4451-X/K9. ISR4451-X-AX/K9 похож на него.
ISR4451-H/K9">
В Таблице 1 показаны краткие характеристики.
| Код продукта | ISR4451-X-AX/K9 |
| Совокупная пропускная способность | от 1 Гбит/с до 2 Гбит/с |
| Всего встроенных портов WAN или LAN 10/100/1000 | 4 |
| Порты на основе RJ-45 | 4 |
| Порты на базе SFP | 4 |
| Слот расширенного сервисного модуля (SM-X) | 2 |
| Слоты NIM (модули сетевого интерфейса) | 3 |
| Встроенный слот ISC | 1 |
| DDRM (плоскость данных) | 2 ГБ (по умолчанию) / 2 ГБ (максимум) |
| DDRM (плоскость управления/служб) | 4 ГБ (по умолчанию) / 16 ГБ (максимум) |
| Флэш-память | 8 ГБ (по умолчанию) / 32 ГБ (максимум) |
| Варианты питания | Внутренние: AC, DC (дорожная карта) и PoE |
| Высота стойки | 2 руб. |
| Размеры (В х Ш х Г) | 88,9 х 438,15 х 469,9 мм |
информация о продукте

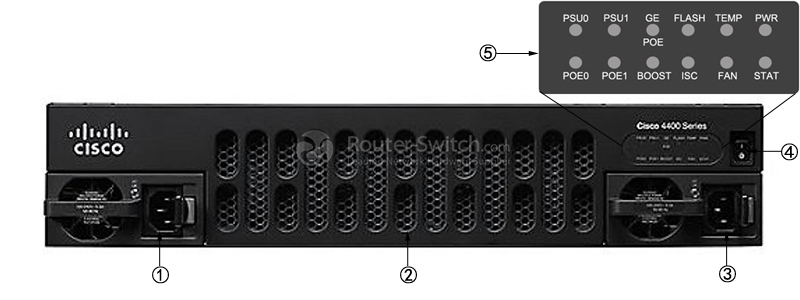

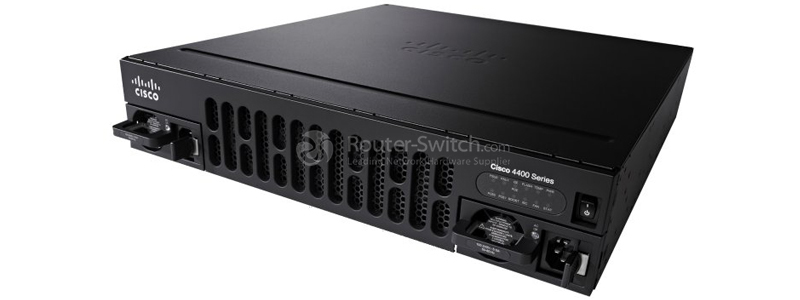

На рис. 2 для справки показана передняя панель Cisco ISR4451-X/K9. ISR4451-X-AX/K9 похож на него. .
Примечание:
| ① | Блок питания переменного тока (PSU0) | ④ | Выключатель питания маршрутизатора |
| ② | Лоток вентилятора маршрутизатора | ⑤ | светодиоды |
| ③ | Блок питания переменного тока (PSU1) | ||
· Блок вентиляторов маршрутизатора скрыт за съемной рамкой.
·Светодиоды включают 12 индикаторов.
В Таблице 2 приведены описания светодиодов.
| светодиоды | Представляет | Цвет | Описание |
| БП | Состояние блока питания (P0 и P1) | Зеленый | Блок питания включен и подает питание. |
| Янтарь | Блок питания включен, но с ошибками или в состоянии отказа. | ||
| Выключенный | Питание отключено. | ||
| ГЭ ПОЭ | Статус внутренней дочерней карты PoE | Зеленый | Блок питания установлен и обеспечивает питание |
| Янтарь | Блок питания установлен, но в аварийном состоянии. | ||
| Выключенный | БП выключен. | ||
| ВСПЫШКА | Статус системной флэш-памяти | Мигающий зеленый | Компактная флэш-память / флэш-память eUSB присутствует и в настоящее время используется. |
| ТЕМП | Температурный статус | Сплошной зеленый | Все датчики температуры в системе находятся в допустимых пределах. |
| Янтарь | Один или несколько датчиков температуры в системе находятся за пределами допустимого диапазона. | ||
| Выключенный | Температуру не отслеживают. | ||
| мощность | Мощность системы | Зеленый | Питание системы включено и работает правильно. |
| зеленый мигает | Питание системы находится в процессе отключения. | ||
| Янтарь | Питание системы включено, но инициализация низкого уровня не удалась. | ||
| Янтарный мигает | Питание системы включено, но системе не удалось выйти из режима перезагрузки. | ||
| Выключенный | Питание системы отключено. | ||
| ПОВЫШЕНИЕ POE | Ускоренный режим Power Over Ethernet | Зеленый | Два блока питания PoE установлены и работают в форсированном режиме. |
| Выключенный | Это может означать одно из следующего: · Блок питания PoE не установлен. · Установлен один блок питания PoE. · Два блока питания PoE установлены и работают в резервном режиме. | ||
| ИСК | Статус слота ISC | Зеленый | PVDM4 присутствует и включен. |
| Янтарь | Инициализирован с ошибкой. | ||
| Выключенный | Нет. | ||
| ВЕНТИЛЯТОР | Статус вентилятора | Зеленый | Все вентиляторы работают. |
| Янтарь | Один вентилятор перестал работать. | ||
| Мигающий желтый | Два или более вентилятора перестали работать, или кассета вентиляторов снята. | ||
| Выключенный | Вентиляторы не под наблюдением. | ||
| СТАТИСТИКА | Состояние системы | Сплошной зеленый | Система работает нормально. |
| Мигает желтым | BIOS/Rommon загружается. | ||
| Янтарь | BIOS/Rommon завершила загрузку, и система находится в командной строке Rommon или загружает программное обеспечение платформы. | ||
| Выключенный | Система не вышла из перезагрузки или образ BIOS не загружается. |
На рис. 3 для справки показана задняя панель Cisco ISR4451-X/K9. ISR4451-X-AX/K9 похож на него. .
Примечание:
| ① | USB-порт типа А | ⑤ | Вспомогательный порт |
| ② | Порт управления GE | ⑥ | GE-порты |
| ③ | Мини-порт USB типа B | ⑦ | NIM-слоты |
| ④ | Консольный порт | ⑧ | Слот SM-X |
· Модули NIM поддерживают 2 одинарных или 1 двойную ширину.
· Порты GE включают 4 порта RJ45 и 4 порта SFP.
Модули, карты, лицензии и аксессуары
В Таблице 3 показаны некоторые рекомендуемые модули, карты, лицензии и несколько кабелей.
| Предметы | Модели | Описания |
| Консольные и вспомогательные кабели | CAB-VSPOMOGATEL'NYJ RJ45 | Вспомогательный кабель Cisco CAB-AUX-RJ45 8ft с RJ45 и DB25M |
| CAB-ETH-S-RJ45 | Кабель маршрутизатора Cisco CAB-ETH-S-RJ45 | |
| Консольный кабель Cisco CAB-CONSOLE-RJ45 6 футов с RJ45 и DB9F | ||
| Консольный кабель Cisco CAB-CONSOLE-USB длиной 6 футов с разъемами USB типа A и mini-B | ||
| Лицензии | L-SL-44-APP-K9= | Лицензия Cisco ISR 4431/4451 AppX L-SL-44-APP-K9= с подключением WAAS/vWAAS 1300/2500 RTU |
| Модули сетевого интерфейса | Модуль голосового и сетевого интерфейса Cisco Multiflex Trunk четвертого поколения | |
| Модуль сетевого интерфейса Cisco Multiflex Trunk Voice и WAN | ||
| Плата аналогового голосового сетевого интерфейса (ухо и рот) | ||
| Плата аналогового голосового сетевого интерфейса Cisco NIM-2FXS | ||
| NIM-2FXS/4FXO | Плата аналогового голосового сетевого интерфейса Cisco NIM-2FXS/4FXO | |
| Модуль Cisco Multiflex Trunk Voice и WAN Network Interface четвертого поколения | ||
| SFP для встроенных портов GE | Модуль приемопередатчика Cisco GLC-SX-MMD 1000BASE-SX SFP, MMF, 850 нм, DOM | |
| Модуль приемопередатчика Cisco GLC-LH-SMD 1000BASE-LX/LH SFP, MMF/SMF, 1310 нм, DOM | ||
| Модуль приемопередатчика Cisco GLC-ZX-SMD 1000BASE-ZX SFP, SMF, 1550 нм, DOM |
Сравните с аналогичными товарами
В Таблице 4 показана сравнительная таблица.
| Модели | ISR4451-X-AX/K9 | |
| Описание | Маршрутизатор расширенных услуг Cisco ISR 4451 AppX (2GE, 2NIM, 1SM, 8G FLASH, 4G DRAM, MPLS, OTV) | Cisco ISR 4451 (4GE, 3NIM, 2SM, 8G FLASH, 4G DRAM) |
| Совокупная пропускная способность | от 1 Гбит/с до 2 Гбит/с | от 1 Гбит/с до 2 Гбит/с |
| Всего на борту WAN или ЛВС 10/100/1000 портов | 4 | 4 |
| Порты на базе RJ-45 | 4 | 4 |
| Порты на базе SFP | 4 | 4 |
| Расширенные слоты сервисных модулей | 2 | 2 |
| NIM-слоты | 3 | 3 |
| Встроенный слот ISC | 1 | 1 |
| Высота стойки | 2 | 2 |
