C1-CISCO4321/K9 Обзор
Маршрутизатор Cisco 4321 с интеграцией служб предназначен для предоставления расширенных услуг в среде филиалов малых предприятий. По умолчанию он обеспечивает пропускную способность 50 Мбит/с. С оплатой по мере роста производительности вы можете увеличить пропускную способность переадресации до 100 Мбит/с, купив лицензии FL-4320-PERF-K9. C1-CISCO4321/K9 — это пакет программного обеспечения 4321 Cisco ONE.
Быстрая спецификация

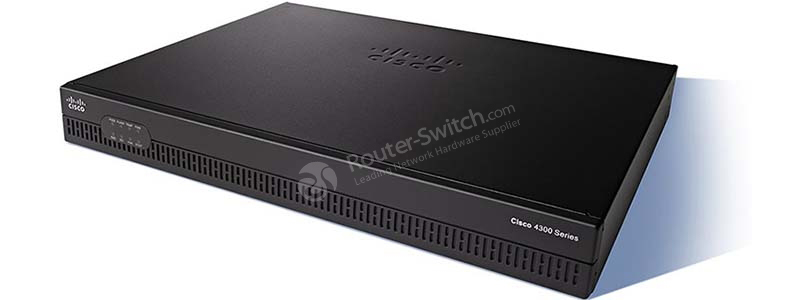

На рис. 1 показан внешний вид C1-CISCO4321/K9 .
В таблице 1 показана краткая спецификация.
| Номер продукта | C1-CISCO4321/K9 |
| Описание продукта | Cisco ONE ISR 4321 (2GE.2NIM.4G FLASH.4G DRAM.IPB) |
| Совокупная пропускная способность | от 50 Мбит/с до 100 Мбит/с |
| Всего встроенных портов WAN или LAN 10/100/1000 | 2 |
| Порты на основе RJ-45 | 2 |
| Порты на базе SFP | 1 |
| NIM-слоты | 2 |
| OIR (все модули ввода/вывода) | Да |
| Встроенный слот ISC | 1 |
| Флэш-память по умолчанию | 4ГБ |
| Максимальная флэш-память | 8 ГБ |
информация о продукте

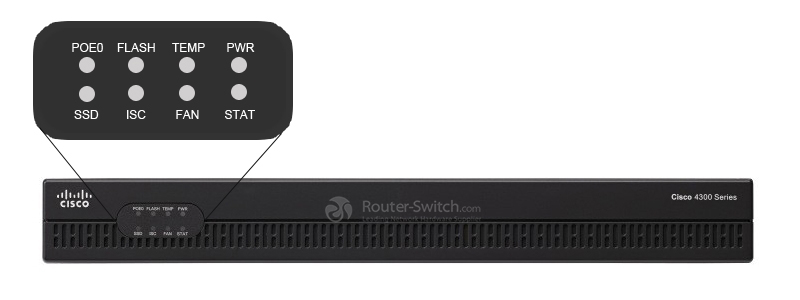

На рис. 2 для справки показаны индикаторы на передней панели Cisco ISR4321/K9. C1-CISCO4321/K9 похож на него.
На передней панели восемь светодиодов.
В таблице 2 приведено описание этих светодиодов.
| светодиоды | Представляет | Цвет | Описание |
| POE0 | POE блок питания | Зеленый | PoE включен и подает питание. |
| Янтарь | PoE находится в неисправном состоянии. | ||
| Выключенный | Питание PoE отсутствует. | ||
| ВСПЫШКА | Статус системной флэш-памяти | Мигающий зеленый | Компактная флэш-память / флэш-память eUSB присутствует и в настоящее время используется. |
| ТЕМП | Температурный статус | Сплошной зеленый | Все датчики температуры в системе находятся в допустимых пределах. |
| Янтарь | Один или несколько датчиков температуры в системе находятся за пределами допустимого диапазона. | ||
| Выключенный | Температуру не отслеживают. | ||
| мощность | Мощность системы | Зеленый | Питание системы включено и работает правильно. |
| зеленый мигает | Питание системы находится в процессе отключения. | ||
| Янтарь | Питание системы включено, но инициализация низкого уровня не удалась. | ||
| Янтарный мигает | Питание системы включено, но системе не удалось выйти из режима перезагрузки. | ||
| Выключенный | Питание системы отключено. | ||
| SSD | Состояние слота mSATA | Зеленый | SSD mSATA присутствует и включен. |
| Янтарь | Инициализирован с ошибкой. | ||
| Выключенный | Нет. | ||
| ИСК | Статус слота ISC | Зеленый | PVDM4 присутствует и включен. |
| Янтарь | Инициализирован с ошибкой. | ||
| Выключенный | Нет. | ||
| ВЕНТИЛЯТОР | Статус вентилятора | Зеленый | Все вентиляторы работают. |
| Янтарь | Один вентилятор перестал работать. | ||
| Мигающий желтый | Два или более вентилятора перестали работать, или кассета вентиляторов снята. | ||
| Выключенный | Вентиляторы не под наблюдением. | ||
| СТАТИСТИКА | Состояние системы | Сплошной зеленый | Система работает нормально. |
| Мигает желтым | BIOS/Rommon загружается. | ||
| Янтарь | BIOS/Rommon завершила загрузку, и система находится в командной строке Rommon или загружает программное обеспечение платформы. | ||
| Выключенный | Система не вышла из перезагрузки или образ BIOS не загружается. |

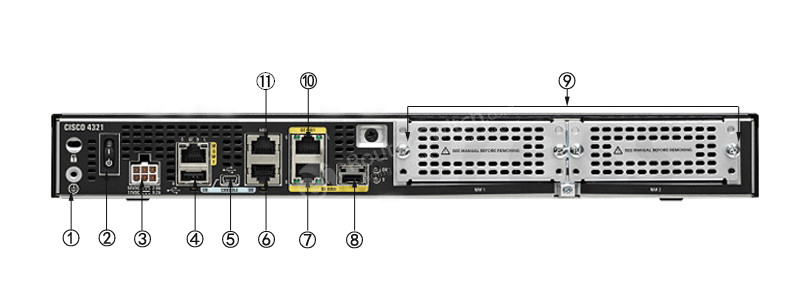

На рис. 3 показана задняя панель Cisco ISR4321/K9. для справки. C1-CISCO4321/K9 похож на него.
Примечание:
| ① | Заземление | ⑦ | Порт GE 0/0/1 (медный кабель) |
| ② | Выключатель | ⑧ | Порт GE 0/0/0 SFP (оптоволоконный) |
| ③ | Разъем питания | ⑨ | NIM-слоты |
| ④ | Порт GE «MGMT» (с портом USB внизу) | ⑩ | Порт GE 0/0/0 RJ-45 (медный кабель) |
| ⑤ | Мини-порт USB типа B | ⑪ | Вспомогательный порт |
| ⑥ | Консольный порт | ||
· Модули NIM поддерживают 2 одинарных или 1 двойную ширину.
Модули, карты, лицензии и аксессуары
В Таблице 3 показаны некоторые рекомендуемые модули, карты, лицензии и несколько кабелей.
| Предметы | Модели | Описание |
| Лицензия | Лицензия Cisco AppX L-SL-4320-APP-K9= с 200 подключениями/ISRWAAS или 750 подключениями/vWAAS | |
| Интеллектуальные последовательные кабели | Кабель Cisco CAB-SS-449FC RS-449, гнездо DCE — Smart Serial, 10 футов | |
| Консольные и вспомогательные кабели | Консольный кабель Cisco CAB-CONSOLE-RJ45 6 футов с RJ45 и DB9F | |
| Консольный кабель Cisco CAB-CONSOLE-USB длиной 6 футов с разъемами USB типа A и mini-B | ||
| Модули сетевого интерфейса | Модуль сетевого интерфейса Cisco Multiflex Trunk Voice и WAN | |
| Модуль Cisco Multiflex Trunk Voice и WAN Network Interface четвертого поколения | ||
| Плата аналогового голосового сетевого интерфейса (ухо и рот) | ||
| Плата аналогового голосового сетевого интерфейса Cisco NIM-2FXS | ||
| NIM-2FXS/4FXO | Плата аналогового голосового сетевого интерфейса Cisco NIM-2FXS/4FXO | |
| SFP для встроенных портов GE | Модуль приемопередатчика Cisco GLC-LH-SMD 1000BASE-LX/LH SFP, MMF/SMF, 1310 нм, DOM | |
| Модуль приемопередатчика Cisco GLC-ZX-SMD 1000BASE-ZX SFP, SMF, 1550 нм, DOM | ||
| Модуль приемопередатчика Cisco GLC-SX-MMD 1000BASE-SX SFP, MMF, 850 нм, DOM |
Сравните с аналогичными товарами
В таблице 4 показано сравнение C1-CISCO4321/K9 и C1-CISCO43 3 1/K9 .
| Номер продукта | C1-CISCO4321/K9 | |
| Описание продукта | Cisco ONE ISR 4321 (2GE.2NIM.4G FLASH.4G DRAM.IPB) | Cisco ONE ISR 4331 (3GE.2NIM.1SM.4G FLASH.4G DRAM.IPB) |
| Совокупная пропускная способность | от 50 Мбит/с до 100 Мбит/с | от 100 Мбит/с до 300 Мбит/с |
| Всего встроенных портов WAN или LAN 10/100/1000 | 2 | 3 |
| Порты на основе RJ-45 | 2 | 2 |
| Порты на основе SFP | 1 | 2 |
| NIM-слоты | 2 | 2 |
| Встроенный слот ISC | 1 | 1 |
