C3945E-VSEC/K9 Обзор
C3945E-VSEC/K9 — это маршрутизатор Cisco 3945E с технологией Cisco 3945E Voice Sec. Комплект, включающий PVDM3-64, лицензию UC и SEC.
Краткие характеристики

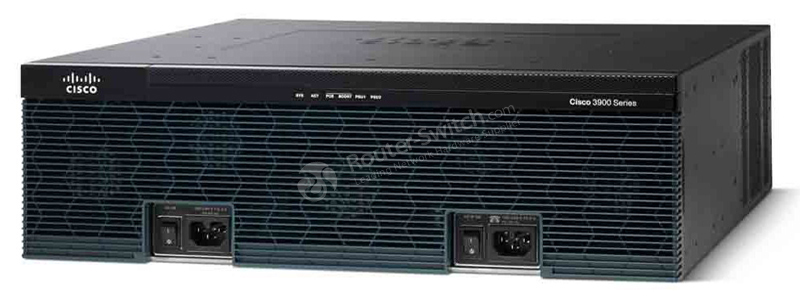

На рис. 1 показан внешний вид C3945E-VSEC/K9.
В Таблице 1 показаны краткие характеристики.
| Код продукта | C3945E-VSEC/K9 |
| Пучок | Лицензия VDM3-64, UC и SEC. |
| Модуль Services Performance Engine | с ТФЭ 250 |
| Стойки | 3U |
| Интерфейсы | WAN: 4 порта 10Base-T/100Base-TX/1000Base-T — RJ-45 Управление: 1 х консоль - RJ-45 Управление: 1 x консоль - mini-USB Type B Серийный номер: 1 вспомогательный - RJ-45 USB: 3 x 4-контактный USB тип A 1 порт 10Base-T/100Base-TX/1000Base-T — RJ-45 2 x SFP (мини-GBIC) |
| Слоты расширения) | 3 (всего) / 3 (бесплатно) x EHWIC 3 (всего) / 2 (бесплатно) x PVDM 2 (всего) / 1 (бесплатно) x карта CompactFlash 4 (всего) / 3 (бесплатно) x сервисный модуль (SM) |
| БАРАН | 1 ГБ (установлено) / 2 ГБ (макс.) |
| Флэш-память | 256 МБ (установлено) / 8 ГБ (макс.) |
| Размеры | 18,7 дюйма х 17,2 дюйма х 5,2 дюйма |
| Вес нетто | 39 фунтов |
информация о продукте
На рис. 2 показана передняя панель C3945E-VSEC/K9.
Примечание:
| ① | ② | ③ |
| Переключатель включения/выключения | Разъем питания | площадь светодиодов |

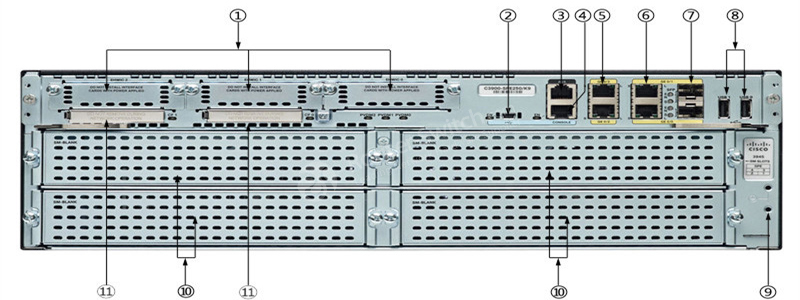

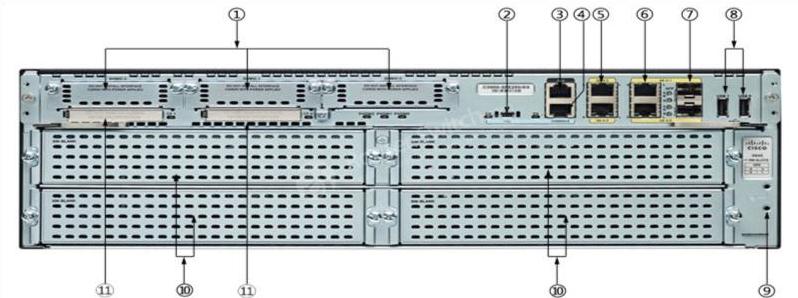

На рис. 3 показана задняя панель C3945E-VSEC/K9 со слотами и портами.
Примечание:
| ① | EHWIC 0,1 и 2 (0, крайний справа) | ⑦ | SFP 1 и SFP 2 (1, вверху) |
| ② | последовательный USB-порт | ⑧ | USB 0 и USB 1 (1, слева) |
| ③ | AUX-порт | ⑨ | Земля |
| ④ | Последовательный консольный порт RJ-45 | ⑩ | Слоты для сервисных модулей |
| ⑤ | Порты Ethernet 10/100/1000 (GE 0/3, вверху; GE 0/2, внизу) | ⑪ | Компактная вспышка 0 и 1 (0, справа) |
| ⑥ | Порты Ethernet 10/100/1000 (GE 0/1, сверху; GE 0/0, снизу) |
Таблица 2. Таблица функций пакета Voice Security Bundle
| Функции аутентификации и шифрования | • Медиа-шифрование голосовых потоков RTP с использованием SRTP • Обмен информацией протокола управления RTP (RTCP) с использованием защищенного протокола RTCP. • Переход с SRTP на RTP для вызовов между безопасными и небезопасными конечными точками. • Защищенные вызовы поддерживаются в режиме Cisco Unified Survivable Remote Site Telephony (SRST) во время аварийного переключения WAN. • Сжатый RTP (CRTP) поддерживается при вызовах с шифрованием мультимедиа с использованием SRTP. |
| Алгоритм аутентификации и шифрования | • Поддерживает алгоритм шифрования AES-128. • Поддерживает безопасный алгоритм проверки подлинности HMAC (SHA 1). |
| Функции сигнализации и шифрования | • Шлюз для сигнализации и шифрования Cisco Unified Communications Manager использует IPSec для протокола управления шлюзом (MGCP), H.323 и SIP. • IP-телефон для передачи сигналов и шифрования маршрутизатора Cisco Unified Survivable Remote Site Telephony использует протокол TLS. |
| Поддержка протокола | • MGCP 0.1 (поддерживает шлюзы MGCP с Cisco Unified Communications Manager) • H.323 (поддерживается на шлюзах H.323 и CUBE; совместимость с Cisco Unified Communications Manager не является обязательной) • Протокол инициации сеанса (SIP) • SCCP (унифицированный IP-телефон Cisco) в режиме SRST. |
| Поддержка модуля | • Любой модуль с PVDM2, PVDM3 и/или встроенным DSP. |
| Поддержка кодеков | • G.711, G.729A и G.729 |
Сравните с аналогичными товарами
Таблица 3 показывает сравнение.
| Модель | C3945E-VSEC/K9 | |
| ТФЭ | с ТФЭ 250 | с ТФЭ 250 |
| Интерфейс | 4 встроенных порта Ethernet 10/100/1000 с 2 портами SFP | 4 встроенных порта Ethernet 10/100/1000 с 2 портами SFP |
| Стойка | 3U | 3U |
| Пучок | Голосовая связь Cisco 3945E, сек. Комплект, PVDM3-64, лицензия UC и SEC | Никто |
