C3945-VSEC-CUBE/K9 Cisco 3925 Secure Voice & Unified Border Element

Код продукта

C3945-VSEC-CUBE/K9

Пучок

PVDM3-64, лицензия UC SEC и FL-CUBEE-25

Модуль Services Performance Engine

с ТФЭ 150

Стойки

3U

Интерфейсы

3 встроенных порта Ethernet 10/100/1000 с 2 портами с возможностью подключения RJ-45 или SFP

Слоты расширения)

4 ( 4 ) х HWIC

3 ( 2 ) х ПВДМ

2 ( 1 ) карта памяти CompactFlash

1 ( 1 ) слот расширения

БАРАН

1 ГБ (установлено) / 2 ГБ (макс.)

Флэш-память

256 МБ (установлено) / 8 ГБ (макс.)

Размеры

18,7 дюйма х 17,2 дюйма х 5,2 дюйма

Вес нетто

39 фунтов

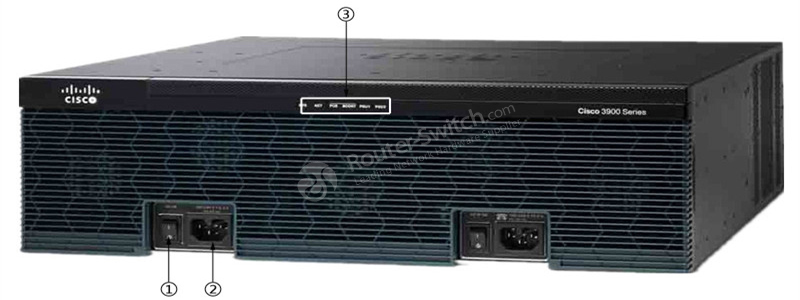

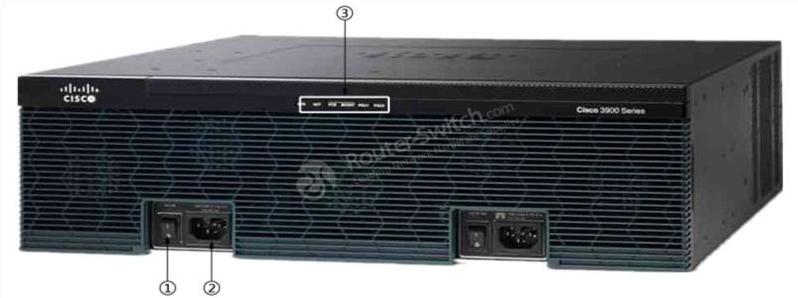

①

②

③

Переключатель включения/выключения

Разъем питания

площадь светодиодов

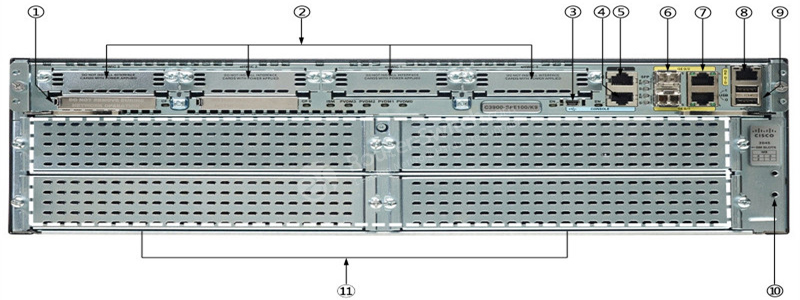

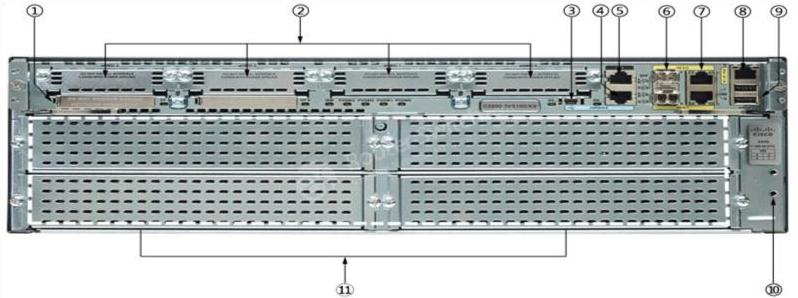

①

Компактная вспышка 0 и 1 (0, справа)

⑦

Порт Ethernet 10/100/1000 GE 0/1 и GE 0/2 (GE 0/1, вниз)

②

EHWIC 0,1,2 и 3 (0, крайний справа)

⑧

Порт Ethernet 10/100/1000 GE 0/0

③

последовательный USB-порт

⑨

USB 0 и USB 1 (1, вверху)

④

Последовательный консольный порт RJ-45

⑩

Земля

⑤

AUX-порт

⑪

Слоты для сервисных модулей

⑥

SFP 1 и SFP 2 (2, вверху)

Функции аутентификации и шифрования

• Медиа-шифрование голосовых потоков RTP с использованием SRTP

• Обмен информацией протокола управления RTP (RTCP) с использованием защищенного протокола RTCP.

• Переход с SRTP на RTP для вызовов между безопасными и небезопасными конечными точками.

• Защищенные вызовы поддерживаются в режиме Cisco Unified Survivable Remote Site Telephony (SRST) во время аварийного переключения WAN.

• Сжатый RTP (CRTP) поддерживается при вызовах с шифрованием мультимедиа с использованием SRTP.

Алгоритм аутентификации и шифрования

• Поддерживает алгоритм шифрования AES-128.

• Поддерживает безопасный алгоритм проверки подлинности HMAC (SHA 1).

Функции сигнализации и шифрования

• Шлюз для сигнализации и шифрования Cisco Unified Communications Manager использует IPSec для протокола управления шлюзом (MGCP), шлюзов H.323 и SIP.

• IP-телефон для передачи сигналов и шифрования маршрутизатора Cisco Unified Survivable Remote Site Telephony использует протокол TLS.

(Безопасность транспортного уровня)

Поддержка протокола

• MGCP 0.1 (поддерживает шлюзы MGCP с Cisco Unified Communications Manager)

• H.323 (поддерживается на шлюзах H.323 и CUBE; совместимость с Cisco Unified Communications Manager не является обязательной)

• Протокол инициации сеанса (SIP)

• SCCP (унифицированный IP-телефон Cisco) в режиме SRST.

Поддержка модуля

• Любой модуль с PVDM2, PVDM3 и/или встроенным DSP.

Поддержка кодеков

• G.711, G.729A и G.729

Особенность

Сведения о поддержке

Протоколы

● H.323 и SIP

Взаимодействие протоколов и сигналов

● От H.323 до H.323 (включая Cisco Unified Communications Manager)

● H.323 в SIP (включая Cisco Unified Communications Manager)

● SIP-SIP (включая Cisco Unified Communications Manager)

● SIP-SIP (включая вызовы Cisco TelePresence)

Медиа поддержка

● RTP, RTCP и протокол управления бинарным уровнем (BFCP)

● Sub-RTCP для статистики мультимедиа

Медиа-взаимодействие

● Межсетевое взаимодействие между отложенным и ранним предложением SIP для аудио- или видеовызовов.

● От медленного запуска H.323 до быстрого запуска H.323 для аудиовызовов

Режимы мультимедиа

● Поток среды

● Обтекание СМИ

Сигнальный транспортный режим

● TCP

● Протокол пользовательских дейтаграмм (UDP)

● Взаимодействие между протоколами TCP и UDP.

Поддержка факса

● Факс-реле T.38

● Передача факса

● Факс через G711

Поддержка модема

● Сквозной модем

● Модем через G711

Двухтональный многочастотный (DTMF)

● H.245 буквенно-цифровой

● Сигнал H.245

● RFC 2833

● SIP-уведомление

● Язык разметки нажатия клавиш (KPML)

● Возможности взаимодействия включают:

◦ H.323 в SIP

◦ Внутриполосный DTMF от RFC 2833 до G.711 *

◦ Различные варианты взаимодействия SIP-to-H.323 DTMF.

◦ RFC 2833 для KPML

Дополнительные услуги

● Удержание вызова, перевод вызова и переадресация вызова для сетей H.323 с использованием H.450 и прозрачной передачи пустого набора возможностей (ECS).

● Поддержка дополнительных услуг SIP-to-SIP (удержание и передача) с помощью REFER

● Поддержка дополнительных услуг SIP-to-SIP (удержание и передача) с помощью REINVITE.

● Дополнительные услуги H.323-to-SIP для Cisco Unified Communications Manager с точкой завершения мультимедиа (MTP) на магистрали H.323.

Интернет

● Настраиваемые профили SIP для управления содержимым сообщений SIP, включая поля заголовков и атрибуты протокола дескриптора сеанса (SDP).

● Межсетевое взаимодействие P-Asserted-Identity (PAI), P-Preferred-Identity (PPI) и Remote-Part-ID (RPID)**

● Неподдерживаемая передача вложений типа многоцелевых расширений электронной почты (MIME)**

● Неподдерживаемая передача заголовков SIP**

● Привязка точки вызова (позволяет Cisco Unified Border Element подключаться к нескольким различным поставщикам услуг)

● Сопоставление входящей точки вызова на основе удаленного IP-адреса

● Поддержка RTCP для взаимодействия с Microsoft Lync.

Варианты маршрутизации и набора номера

● Набор номера на основе E164

● Набор на основе универсального идентификатора ресурса (URI)

● Маршрутизация на основе непоследовательных списков (либо E164, либо URI, либо и то, и другое).

● Группы одноранговых узлов (группы соединительных линий) (исходящая маршрутизация определяется шаблоном входящего набора)

● Группы серверов для определения порядка выбора альтернативных или резервных путей маршрутизации для исходящей маршрутизации.

Управление допуском вызовов Cisco (CAC)

● Максимальное количество вызовов на магистраль (максимальное количество вызовов)

● CAC на основе IP-каналов

● CAC на основе общего количества вызовов, использования ЦП или порога использования памяти.

● CAC на основе доступности пропускной способности и обнаружения всплесков вызовов

● Протокол резервирования ресурсов (RSVP)

ОПЦИИ Поддержка SIP-сообщений

● Поддержка ответа на сообщения OPTIONS-PING с группами OPTION-PING в зависимости от цели сеанса.

● Поддержка генерации внутридиалоговых сообщений OPTIONS-PING.

● Поддержка генерации внедиалоговых сообщений OPTIONS-PING для управления статусом точки вызова**

Медиазапись

● Функции разветвления мультимедиа для голоса и видео для интеграции с серверами записи мультимедиа Cisco TelePresence.

● Активный (на основе SIP) и пассивный (на основе интерфейса прикладного программирования [API]) механизмы для запуска разветвления мультимедиа.

Функция IP-маршрутизации

● Поддержка функций маршрутизации на основе программного обеспечения Cisco IOS, включая протокол пограничного шлюза (BGP), расширенный IGRP (EIGRP) и многопротокольную коммутацию по меткам (MPLS).

● Поддержка функций маршрутизации на основе политик программного обеспечения Cisco IOS.

● Поддержка функций списка управления доступом (ACL) на основе программного обеспечения Cisco IOS.

Статистика качества голоса

● Потеря пакетов, джиттер и время приема-передачи (RTT)

● Статистика качества звонка по ветвям вызова.

● Гибкая статистика и информация о качестве вызовов NetFlow

● Сбор статистики Sub-RTCP

качество обслуживания

● Маркировка IP-приоритета и кодовой точки дифференцированного обслуживания (DSCP)

● Маркировка пакетов QoS для каждого вызова

Преобразование сетевых адресов (NAT)

● Поддержка обхода NAT для SIP-телефонов, развернутых за маршрутизаторами данных без шлюза приложений (ALG).

● Обход NAT с отслеживанием состояния

● Преобразование IPv4 в IPv6.

Скрытие сети

● Скрытие конфиденциальности IP-сети и топологии

● Граница безопасности IP-сети

● Интеллектуальное преобразование IP-адресов для вызовов и сигнализации

● Параллельный пользовательский агент, заменяющий все встроенные в SIP IP-адресации.

● Скрытие топологии на основе истории и маршрутизация вызовов

Перевод номера

● Правила преобразования номеров для номеров передачи голоса по IP (VoIP).

● Преобразование набора номера на основе URI.

Кодеки

● Мю-закон и а-закон G.711

● G.722 и G.722.2

● G.723ar53, G.723ar63, G.723r53 и G.723r63

● G.726r16, G.726r24 и G.726r32

● G.728

● G.729, G.729A, G.729B и G.729AB

● Интернет-кодек с низким битрейтом (iLBC)

● Повторное согласование кодека во время вызова.

● Адаптивная многоскоростная (AMR) широкополосная связь

● AAC-LD

Транскодирование

● Транскодирование между любыми двумя разными семействами кодеков из следующего списка:

◦ G.711 a-закон и мю-закон

◦ G.729, G.729A, G.729B и G.729AB

◦ iLBC

◦ G.722

● Вставка и удаление транскодера во время вызова

Безопасность

● Обнаружение мошеннических SIP-приглашений и мошеннических пакетов RTP.

● Оповещения об активности мошеннических пакетов.

● IP-безопасность (IPsec)

● Безопасный RTP (SRTP)

● Безопасность транспортного уровня (TLS)

● Взаимодействие между протоколами SRTP и RTP.

Аутентификация, авторизация и учет (AAA)

● AAA с РАДИУСОМ

Голосовые мультимедийные приложения

● Поддержка сценариев Tool Command Language (Tcl) для настройки приложения.

● Поддержка сценариев VoiceXML 2.0 для настройки приложений.

● Веб-API для мониторинга и управления сигнальным и мультимедийным трафиком.

API

● Веб-API, совместимый с инструментами разработки языка описания веб-служб (WSDL), для поддержки мониторинга и управления вызовами, подробных записей вызовов (CDR) и взаимодействия атрибутов удобства обслуживания с внешним приложением; специально разработан для приложений голосовой политики

Выставление счетов

● Стандартные CDR для точного выставления счетов доступны через:

◦ Записи AAA

◦ Системный журнал

◦ Простой протокол управления сетью (SNMP)

Законный перехват

● Предоставление реплицированных пакетов стороннему посредническому устройству.

Сеансы удаленного телефонного прокси

● Прекращение SIP-TLS и SRTP с сквозной регистрацией, позволяющее конечным точкам на основе SIP, включая модели Cisco Unified IP Phone 7900, 8900 и 9900 и Jabber® Voice Client, подключаться с удаленных сайтов через Интернет без использования IPsec VPN. к Cisco Unified Communications Manager, Cisco Business Edition или Cisco HCS (не входит в лицензию NANOCUBE)

Параллельные сеансы пользовательского агента NANOCUBE на стороне линии

● Завершение адаптера общего порта Cisco (SPA) и других конечных точек SIP сторонних производителей с сквозной регистрацией и отказоустойчивостью для использования со сторонними услугами поставщика услуг управления вызовами.

Маршрутизация службы межкластерного поиска (ILS)

● Поддержка маршрутизации ILS в дополнение к обмену планом нумерации ILS между кластерами Cisco Unified Communications Manager или для упрощения сложной маршрутизации вызовов между несколькими кластерами.

видео

Протоколы

● H.323 и SIP

Поддерживаемые конечные точки Cisco

● Конечные точки Cisco Unified Video Advantage (UVA) и Cisco TelePresence.

Мультимедиа

● Одновременная поддержка данных, аудио и видео

Сигнализация взаимодействия

● Звонки с отложенным предложением SIP на вызовы с ранним предложением SIP

СМИ

● Поддержка мультиплексных вызовов RTP (для решения Cisco TelePresence).

● Простой обход UDP через NAT (STUN)/прохождение дейтаграмм TLS (DTLS) для телеприсутствия

Расширенные возможности H.323

● Сквозная передача H.235 для безопасных вызовов

● Сквозная передача H.239 для функции «картинка в картинке»

качество обслуживания

● Маркировка DSCP для приоритизации видеопотоков при их прохождении по сети.

Поддержка данных

● Только поток данных для совместной работы T.120.

Управление камерой

● Управление камерой на дальнем конце (FECC)

Видеокодеки

● Н.261

● Н.263

● Н.264

Управление сетью

Управляемость и удобство обслуживания

● Мониторинг использования ресурсов по SIP-транку

● Ловушки качества SNMP для каждого вызова

● Сообщения о состоянии магистрали SIP SNMP и системного журнала.

Высокая доступность

Высокая доступность

● Резервирование папки "Входящие" на Cisco ASR 1006.

● Полное резервирование на Cisco ASR 1000 (на основе инфраструктуры RG)

● Полное резервирование на маршрутизаторах Cisco ISR (на основе протокола маршрутизатора горячего резервирования [HSRP])

Примечание. Носитель сохраняется для активных вызовов во время аварийного переключения в каждой из перечисленных конфигураций резервирования.
