CISCO2911-DC/K9 Обзор
Маршрутизатор Cisco 2911, поддерживающий голосовой модуль, предназначен для среднего филиала. CISCO2911-DC/K9 включает блок питания постоянного тока.
Краткие характеристики

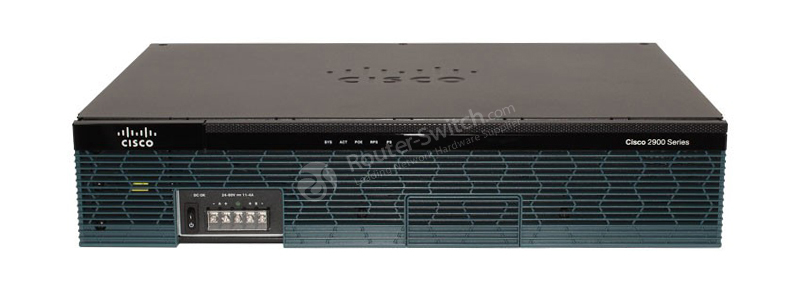

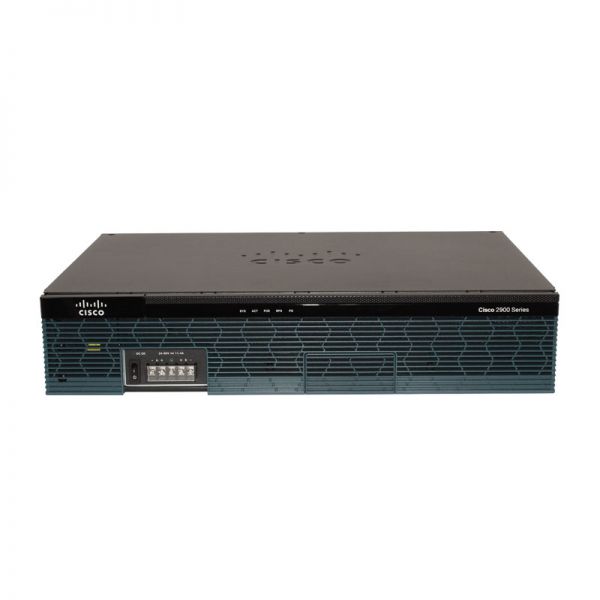

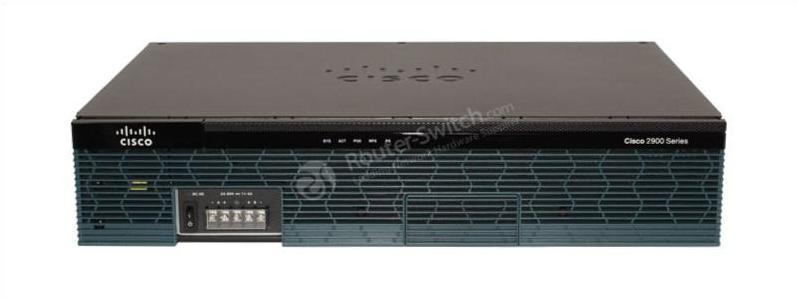

На рис. 1 показан внешний вид продукта Cisco 2911-DC/K9.
В Таблице 1 приведены краткие характеристики Cisco 2911-DC/K9.
| Код продукта | Сиско 2911-ДК/К9 |
| Пучок | источник постоянного тока |
| Стойки | 2RU |
| Интерфейсы | 3 встроенных порта 10/100/1000 Ethernet (только RJ-45) |
| Слоты расширения) | 1 слот для сервисного модуля 1 слот для внутреннего сервисного модуля 2 слота для встроенных цифровых сигнальных процессоров (DSP) 4 усовершенствованных слота для высокоскоростных интерфейсных карт WAN |
| БАРАН | 512 МБ (установлено) / 2 ГБ (макс.) |
| Флэш-память | 256 МБ (установлено) / 8 ГБ (макс.) |
| Размеры | 43,8 см х 30,5 см х 8,9 см |
| Вес упаковки | 16,15 кг |
информация о продукте

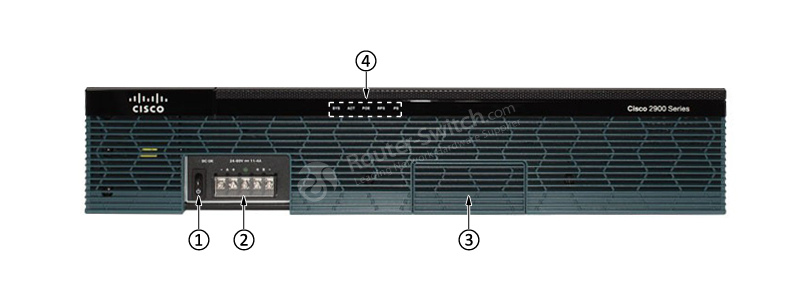

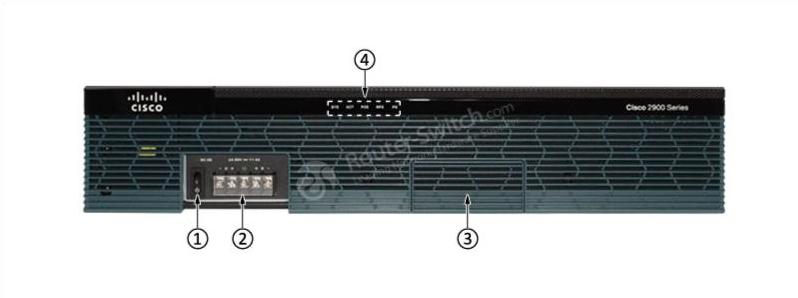

На рис. 2 показана передняя панель CISCO2911-DC/K9.
Примечание:
| ① | Переключатель включения/выключения | ③ | Дополнительный адаптер RPS (показана пустая панель) |
| ② | Разъем питания постоянного тока | ④ | площадь светодиодов |
В Таблице 2 показано описание области светодиодов.
| ВЕЛ | Цвет | Описание |
| СИС | Сплошной зеленый | Сплошной зеленый цвет указывает на нормальную работу. |
| Мигающий зеленый | Система загружается или находится в режиме мониторинга ПЗУ. | |
| Янтарь | Системная ошибка. | |
| Выключенный | Отключено питание или неисправна системная плата. | |
| ДЕЙСТВОВАТЬ | Зеленый | Непрерывный или мигающий индикатор указывает на активность пакетов между механизмом пересылки и маршрутизации и любым портом ввода-вывода. |
| Выключенный | Передачи пакетов не происходит. | |
| PoE | Зеленый | PoE доступен. |
| Янтарь | Блок питания не обеспечивает питание PoE. | |
| RPS | Зеленый | Система работает от внешнего источника питания RPS. |
| PS | Зеленый | Система работает. |
| Янтарь | Система не работает. |

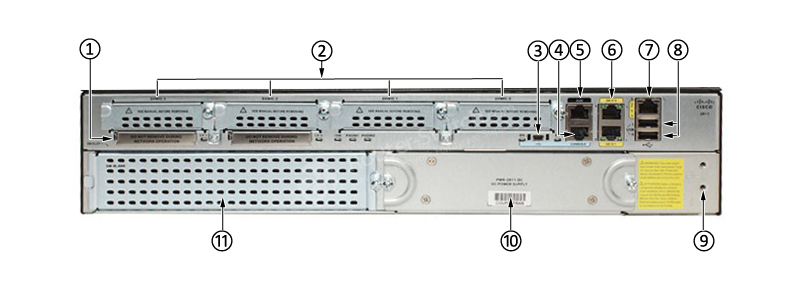

На рис. 3 показаны некоторые индикаторы на задней панели маршрутизатора Cisco 2911-DC/K9 .
Примечание:
| ① | Компактная вспышка 0 и 1 (0, справа) | ⑦ | Порт Ethernet 10/100/1000 GE 0/0 |
| ② | EHWIC 0,1,2 и 3 (0, крайний справа) | ⑧ | USB 0 и 1 (0, вниз) |
| ③ | последовательный USB-порт | ⑨ | Разъем заземления |
| ④ | Последовательный консольный порт RJ45 | ⑩ | Модуль питания переменного или постоянного тока или AC-POE |
| ⑤ | ВСПОМОГАТЕЛЬНЫЙ | ⑪ | Слот для сервисного модуля 1 |
| ⑥ | Порт Ethernet 10/100/1000 GE 0/1 и GE 0/2 (0/1, вниз) |
Особенности модульности
В Таблице 3 показаны некоторые рекомендуемые модели для этого маршрутизатора.
| Модели | Описание |
| Усовершенствованный сервисный модуль EtherSwitch, коммутация L2/L3, 16* портов 10/100/1000 GE, Enhanced POE, технология Cisco EnergyWise | |
| Enhanced EtherSwitch Service Module, коммутация L2/L3, 24 порта 10/100/1000 GE, Enhanced POE, технология Cisco EnergyWise | |
| Голосовая/WAN-карта Cisco VWIC3-2MFT-G703 | |
| 2-портовая плата последовательного интерфейса WAN Плата высокоскоростного интерфейса WAN маршрутизатора Cisco | |
| Маршрутизатор Cisco 1900, 2900, 3900 Плата EHWIC WAN EHWIC-1GE-SFP-CU | |
| Четырехпортовая интерфейсная карта коммутатора Ethernet 10/100/1000 Base-TXGigabit для маршрутизаторов Cisco1900 2900 3900 | |
| Модуль внутренних служб (ISM) с модулем Services Ready Engine | |
| 16-канальный голосовой DSP-модуль высокой плотности | |
| Обновление Compact Flash с 256 МБ до 1 ГБ для Cisco 1900, 2900, 3900 | |
| Обновление Compact Flash с 256 МБ до 2 ГБ для Cisco 1900, 2900, 3900 | |
| Обновление CF с 256 МБ до 512 МБ для Cisco 1900, 2900, 3900 ISR | |
| Обновление Compact Flash с 256 МБ до 4 ГБ для Cisco 1900, 2900, 3900 | |
| МЕМУСБ-1024ФТ | USB-флеш-токен на 1 ГБ |
Лицензии
В Таблице 4 показаны рекомендуемые лицензии.
| Лицензии | Описание |
| SL-29-SEC-K9-cisco-2900-series-license/" title="L-SL-29-SEC-K9">L-SL-29-SEC-K9 | Лицензия Cisco 2900 SL-29-SEC-K9-cisco-2900-series-license/" title="L-SL-29-SEC-K9">L-SL-29-SEC-K9 Security E-Delivery PAK для Cisco 2901-2951 |
| L-SL-29-APP-K9 | Лицензия Cisco Application Experience License серии ISR 2900 — включает лицензии для: AppX, DATA и WAASX. |
| Лицензия Cisco 2900 L-SL-29-SECNPE-K9 SEC без шифрования полезной нагрузки E PAK для Cisco 2901-2951 | |
| Л-СЛ-29-УК-К9 | Лицензия Cisco 2900 L-SL-29-UC-K9 = PAK электронной доставки унифицированных коммуникаций для Cisco 2901-2951 |
Сравните с аналогичными маршрутизаторами
В таблице 5 показано сравнение CISCO2911/K9 и CISCO2911-DC/K9.
| Модель | CISCO2911-DC/K9 | |
| Источник питания | Источник питания переменного тока | Источник постоянного тока |
| Интерфейс | 3GE | 3GE |
| Слот EHWIC | 4 | 4 |
| Слот для SIM-карты | 1 | 1 |
| SFP | 0 | 0 |
| Память | 512 МБ (установлено) / 2 ГБ (макс.) | 512 МБ (установлено) / 2 ГБ (макс.) |
| Флэш-память | 256 МБ (установлено) / 8 ГБ (макс.) | 256 МБ (установлено) / 8 ГБ (макс.) |
| Стойка | 2 ед. | 2 ед. |
