C1-CISCO1921/K9 - Cisco 1900 Series ISR Platform
Похожие модели
C1-CISCO1921/K9 Обзор
C1-CISCO1921/K9 — это CISCO1921/K9 с программным обеспечением Cisco ONE. Пакеты программного обеспечения Cisco ONE предоставляют экономичный и гибкий способ приобретения программного обеспечения для вашего центра обработки данных, маршрутизации, коммутации и беспроводной связи.
Маршрутизатор Cisco 1921, память и флэш-память которого нельзя обновить, предназначен для филиалов.
Краткие характеристики

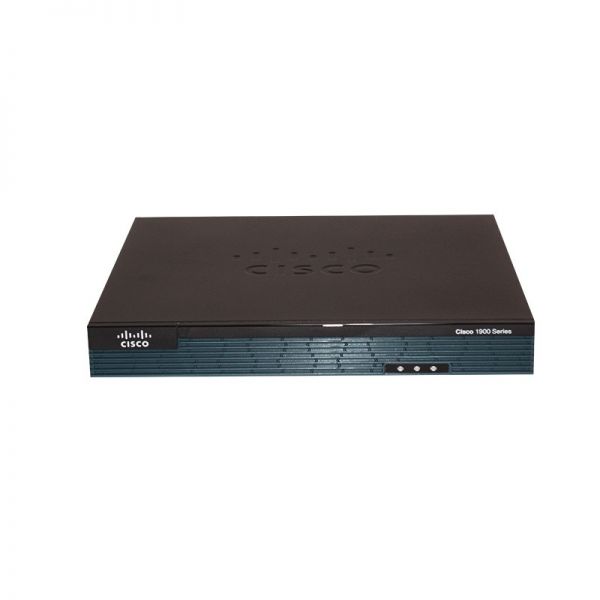

На рис. 1 показан вид спереди C1-CISCO1921/K9.
CISCO1921/K9" src="/upload/media/wysiwyg/CISCO1921-K9/cisco1921-k9.jpg" title="C1-CISCO1921/K9">
В Таблице 1 приведены краткие характеристики C1-CISCO1921/K9.
| Код продукта | C1-CISCO1921/K9 |
| Стойки | 1U |
| Интерфейсы | 2 встроенных порта Ethernet 10/100/1000: GE0/0 и GE0/1 |
| Слоты расширения) | 2 усовершенствованных слота для карт высокоскоростного интерфейса WAN (EHWIC) |
| БАРАН | 512 МБ/512 МБ |
| Флэш-память | 256 МБ/256 МБ |
| Размеры | 1,75 х 13,5 х 11,5 дюйма |
| Вес упаковки | 5,41 кг |
информация о продукте
На рис. 2 показаны светодиоды статуй на передней панели 1921/K9, включая три статуи: SYS, ACT и PoE.
В Таблице 2 показано описание светодиодных индикаторов на передней панели.
| ВЕЛ | Цвет | Описание |
| СИС | Сплошной зеленый | Сплошной зеленый цвет указывает на нормальную работу. |
| Мигающий зеленый | Система загружается или находится в режиме мониторинга ПЗУ. | |
| Янтарь | Системная ошибка. | |
| Выключенный | Отключено питание или неисправна системная плата. | |
| ДЕЙСТВОВАТЬ | Зеленый | Постоянно горит или мигает, когда какие-либо пакеты передаются или принимаются через любую глобальную или локальную сеть или при отслеживании активности системы. |
| PoE | Зеленый | PoE доступен. |
| Янтарь | Блок питания не обеспечивает питание PoE. |
На рис. 3 показана задняя панель C1-CISCO1921/K9.
Примечание:
① Мигающий индикатор ② EN (последовательный консольный порт USB) ③ EN (консольный порт RJ-45) ④ S (скорость) ⑤ L (связь) ⑥ Сброс скорости передачи данных ⑦ Разъем заземления ⑧ Переключатель включения/выключения ⑨ USB-порт ⑩ Гнездо замка Kensington
В Таблице 3 показано описание области светодиодов на задней панели.
| ВЕЛ | Цвет | Описание | Расположение |
| Светодиодная вспышка | Зеленый | Мигание означает, что программное обеспечение обращается к внутреннему USB-накопителю (eUSB). | Задняя панель |
| Янтарь | Инициализирован с ошибкой. | ||
| EN (последовательный консольный порт USB) | Зеленый | Консольный порт USB активен. | Задняя панель |
| EN(RJ-45 консольный порт) | Зеленый | Консольный порт RJ-45 активен. | Задняя панель |
| С (скорость) | 1 мигание + пауза | Порт GE работает на скорости 10 Мбит/с. | Задняя панель |
| 2 мигания + пауза | Порт GE работает на скорости 100 Мбит/с. | ||
| 3 мигания + пауза | Порт GE работает на скорости 1000 Мбит/с. | ||
| Л (ссылка) | Зеленый | Связь GE установлена. | Задняя панель |
| Выключенный | Канал GE не установлен. |
На рис. 4 показаны порты и слоты на задней панели C1-CISCO1921/K9.
Примечание:
① Слот EHWIC ② Вспомогательный порт ③ GE 0/0 (внизу) и 0/1 (вверху) ④ Входной разъем питания ⑤ Последовательный порт USB ⑥ Последовательный консольный порт RJ-45 ⑦ Порт USB ⑧ POE
* Cisco 1921/K9 поддерживает 1 встроенный слот EHWIC для гибких конфигураций. Он поддерживает два модуля:
1. 1 двойной модуль HWIC-D или одинарный модуль EHWIC/HWIC или 2 одинарных модуля EHWIC/HWIC.
2. Высокоскоростные порты USB 2.0 обеспечивают еще один механизм защиты токенов и их хранение.
На рис. 5 показана распаковка C1-CISCO1921/K9.
Рекомендуемые карты и лицензии
В таблице 4 показаны рекомендуемые карты EHWIC, HWIC, VWIC и лицензии для этого маршрутизатора.
| Категория | Модели | Описание |
| EHWIC
| Маршрутизатор Cisco 1900, 2900, 3900 Плата EHWIC WAN EHWIC-1GE-SFP-CU | |
| Четырехпортовая интерфейсная карта коммутатора Gigabit Ethernet 10/100/1000 Base-TX для маршрутизаторов Cisco 1900 2900 3900 | ||
| HWIC
| Плата высокоскоростного интерфейса WAN маршрутизатора Cisco с двумя маршрутизируемыми портами HWIC | |
| 1-портовая плата последовательного интерфейса WAN Плата высокоскоростного интерфейса WAN маршрутизатора Cisco | ||
| 2-портовая плата последовательного интерфейса WAN Плата высокоскоростного интерфейса WAN маршрутизатора Cisco | ||
| ВВИК | Плата Cisco Voice/WAN VWIC3-1MFT-T1/E1 | |
| Голосовая/WAN-карта Cisco VWIC3-2MFT-T1/E1 | ||
| Модуль интерфейса Cisco Voice & WAN T1/E1 VWIC3-1MFT-G703 | ||
| Голосовая/WAN-карта Cisco VWIC3-2MFT-G703 | ||
| Лицензии | L-SL-19-ДАННЫЕ-K9 | Лицензия Cisco 1900 IOS L-SL-19-DATA-K9 = PAK электронной доставки данных для Cisco 1900 |
| Л-СЛ-19-СЕК-К9 | Лицензия безопасности для Cisco 1900 | |
| L-SL-19-APP-K9 | Лицензия AppX с; ДАННЫЕ и WAAS для Cisco серии 1900 |
