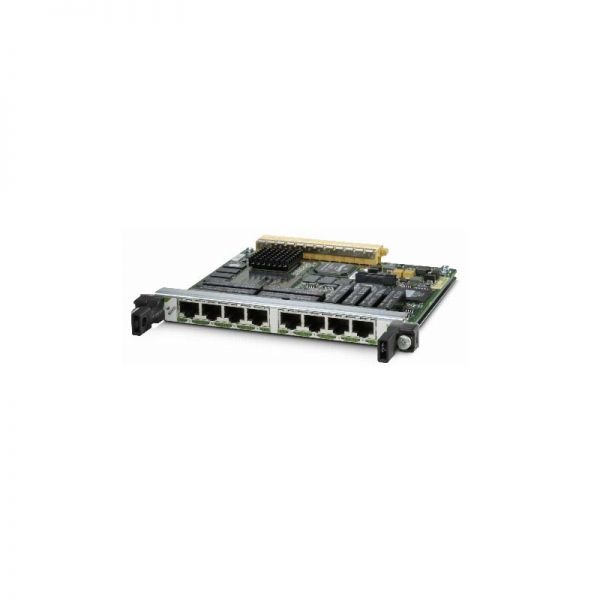

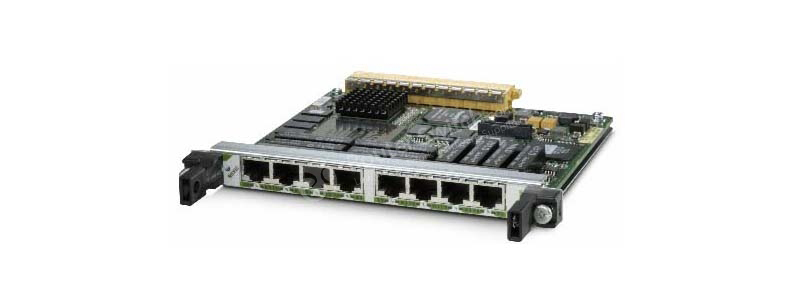

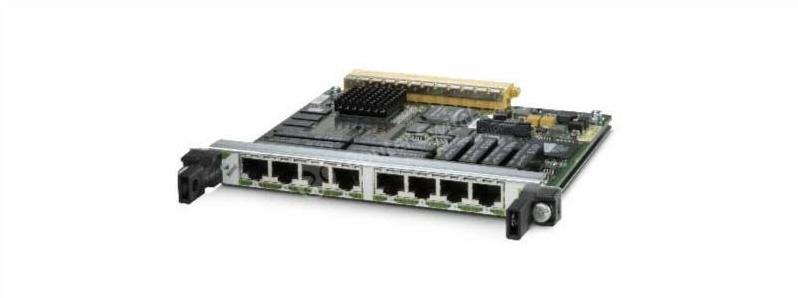

SPA-8XCHT1/E1 Cisco ASR 9000 Series Shared Port Adapter

Технические характеристики SPA-8XCHT1/E1

Описание

Адаптер Cisco ASR 9000, SPA-8XCHT1/E1, 8-портовый адаптер общего порта T1/E1 с каналами DS0

наименование товара

8-портовый адаптер общего порта Cisco T1/E1 с разделением каналов

Совместимость продуктов

Коммутаторы Cisco Catalyst серии 6500

Маршрутизаторы Cisco серии 7600

Маршрутизаторы Cisco серии 12000

Маршрутизаторы Cisco серии XR 12000

Маршрутизатор Cisco ASR серии 1000

Маршрутизатор Cisco ASR серии 9000

Плотность портов на SPA

8 портов

Физический интерфейс

• Разъем RJ-45

• Кабель-адаптер RJ-45 — BNC (опция)

Протоколы

Протоколы инкапсуляции:

• HDLC

• Протокол двухточечной связи (PPP), RFC 1662.

• Ретрансляция кадров, RFC 1490

Поддержка многоканальности:

• МЛППП, RFC 1990 г.

• МЛФР, ФРФ.16

• LFI через Frame Relay (FRF.12) и MLPPP

Особенности и функции

• До 8 независимых портов T1 или E1, конфигурируемых либо как все T1, либо только как все E1

• Полнодуплексное подключение

• Канальный и дробный T1/E1, чистый канал E1 поддерживается

• До 256 используемых nx 64K, где n — от 1 до 24 для T1 и от 1 до 32 для E1.

• Производительность на линейной скорости для всех портов, настроенных на DS-0.

• Интегрированные CSU/DSU

• Внутренняя или сетевая синхронизация по выбору на каждом порту

• Двухцветный индикатор состояния для каждого порта

• Возможности обратной связи:

• Локальный и удаленный шлейф на уровне T1/E1

• Ответ на встроенные команды замыкания на себя

• Вставка петлевых команд в передаваемый сигнал

• N x DS-0 кольцевая проверка на стороне системы

• Генерация и обнаружение паттернов битовой ошибки (BERT) на канал (максимум 6 T1/E1 одновременно)

• Программируемая псевдослучайная последовательность длиной до 32 бит, включая все 0, все 1, 211, 215, 220, 220 квазислучайных сигнальных последовательностей (QRSS), 223, чередующиеся 0 и 1, 1-в-8 и 3-в -24

• 32-битные регистры счетчика ошибок и счетчика битов

• Полностью независимые секции передачи и приема

• Обнаружение тестовых шаблонов с битовыми ошибками до 10-2

• 24-часовая история для статистики ошибок и подсчета отказов с 15-минутными интервалами

• 16- и 32-битный контроль циклическим избыточным кодом (CRC); 16-бит по умолчанию

Особенности T1

• Скорость передачи данных до 1,536 Мбит/с на порт

• Импеданс: 100 Ом

• Кадрирование D4 Super Frame (SF) или Extended Super Frame (ESF)

• Альтернативная инверсия меток (AMI) или двоичная замена 8-нулей (B8ZS) строкового кодирования

• ANSI T1.403 и AT&T TR 54016 Facility Data Link (FDL)

• Выбираемая длина кабеля T1 с шагом от 0 до 655 футов

• Выбираемое наращивание линии T1 CSU (LBO): 0, -7,5, -15 и -22,5 дБ.

• Выбираемое усиление приемника T1 CSU: 26 или 36 дБ.

• Мониторинг сигналов тревоги:

• Сигнал индикации тревоги (AIS)

• Вне кадра (OOF)

• Сбой тревоги на дальнем конце (желтая или удаленная тревога)

• Сбор данных о производительности:

• CRC и битовые ошибки

• Битовые ошибки кадрирования

• Секунды с ошибками на линии

• Секунды с ошибками на дальнем конце

• Секунды с серьезными ошибками на дальнем конце

• Секунды недоступности на дальнем конце

• Нарушение линейного кодирования (LCV)

Особенности E1

• Скорость передачи данных до 2,048 Мбит/с (режим без кадров) или 1,984 Мбит/с (режим с кадрами) на порт

• Импеданс: 120 Ом (кабель-адаптер RJ-45 — BNC предлагает вариант конфигурации 75 Ом)

• Без кадрирования E1, CRC4 или без CRC4 кадрирования

• Биполярное кодирование высокой плотности с тремя нулями (HDB3)

• Мониторинг сигналов тревоги:

• АИС

• OOF

• Дистанционная индикация тревоги (RAI)

• Сбор данных о производительности:

• CRC и битовые ошибки

• Битовые ошибки кадрирования

• Ошибка блока на дальнем конце (FEBE)

• легкий коммерческий автомобиль

Надежность и доступность

• ОИР

• Единый сброс программного обеспечения SPA

MIB

RFC 1406 MIB

Управление сетью

Простой протокол управления сетью (SNMP)

Соответствие и одобрения агентства

Маркировка СЕ

Безопасность

• UL 60950

• CSA 22.2 № 60950

• МЭК 60950

• ЕН 60950

• AS/NZS 3260

• ТС001

ЭМС

• CFR47

• Часть 15

• МСЕС 003

• EN55022

• СИСПР 22

• AS/NZ 3548

• ВККИ

• EN55024

• EN50082-1

• EN61000-6-1

Телеком (Т1)

• АНСИ Т1.403

Телеком (E1)

• МСЭ G.703

• G.704

• G.706

Экологические характеристики

• Рабочая температура: от 41 до 104°F (от 5 до 40°C)

• Температура хранения: от -38 до 150°F (от -40 до 70°C)

• Рабочая влажность: относительная влажность от 5 до 85 %.

• Влажность при хранении: относительная влажность от 5 до 95 %.
