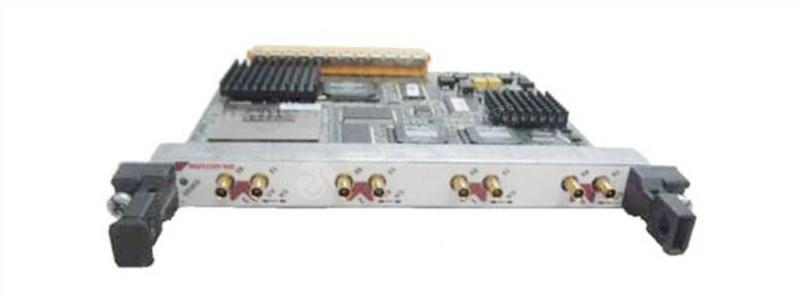

Технические характеристики SPA-4XCT3/DS0

Совместимость продуктов

· Маршрутизаторы Cisco серии 7600

· Маршрутизаторы служб агрегации Cisco ASR серии 1000

· Маршрутизаторы Cisco ASR серии 9000 (только 4 порта)

Минимальная версия ПО

· Маршрутизаторы Cisco серии 7600 с ПО Cisco IOS® версии 15.4(2)S и ПО Cisco IOS XE версии 3.12.0.0S

· Маршрутизатор Cisco ASR серии 1000 с ПО Cisco IOS XE версии 3.12.0, 3.11.2 или 3.10.3

· Маршрутизатор Cisco ASR серии 9000 с ПО Cisco IOS XR версии 5.2.0

Плотность портов на SPA

4 порта

Физический интерфейс

· Разъемы RF 1.0 и 2.3 (сопротивление 75 Ом)

· Кабель-адаптер RF-to-BNC 1.0 и 2.3

Протоколы

Серийные инкапсуляции:

· Высокоуровневое управление каналом передачи данных (HDLC)

· Протокол двухточечной связи (PPP), RFC 1662.

· Ретрансляция кадров, RFC 1490

Многоканальная поддержка (ограничение пакетов зависит от количества ссылок в пакете; максимум 12 каналов T1 в пакете)

МЛПП, RFC 1990

МЛФР, ФРФ.16

LFI через Frame Relay (FRF.12) и MLPPP

Особенности и функции

До 4 портов T3

· До 112 портов T1 (28 портов T1, мультиплексированных на один T3)

· До 1024 каналов nx DS-0 (где n — от 1 до 24) без настроенного T3

· До 400 каналов nx DS-0 (где n — от 1 до 24) с одним или несколькими настроенными T3

· Поддержка полноскоростного (чистого канала) T3, канального T3-T1, полноскоростного T1, канального T1 и частичного T1

· Интегрированные DSU

· Внутренняя или линейная (контурная) синхронизация по выбору на каждом T3 или T1

· Возможности обратной связи:

◦ Локальный и удаленный шлейф на уровнях T3 и T1.

◦ Ответ на встроенные команды замыкания на себя

◦ Вставка петлевых команд в передаваемый сигнал

· Генерация и обнаружение шаблона тестирования частоты ошибок по битам (BERT) для каждого канала

◦ Программируемый псевдослучайный шаблон длиной до 32 бит.

· T3: все 0, все 1, 215, 220, 220 квазислучайная сигнальная последовательность (QRSS), 223, чередующиеся 0 и 1, 1 из 8 и 3 из 24

· T1: все 0, все 1, 211, 215, 220, 220 QRSS, 223, чередование 0 и 1, 1 из 8 и 3 из 24

◦ 32-битные регистры подсчета ошибок и подсчета битов

◦ Полностью независимые секции передачи и приема

◦ Обнаружение тестовых шаблонов с битовыми ошибками до 10-2

· 24-часовая история для статистики ошибок и подсчета отказов с 15-минутными интервалами

· 16- и 32-битный контроль циклическим избыточным кодом (CRC); 16-бит по умолчанию

Особенности T1

· Полнодуплексное подключение на скорости T1 (1,536 МГц)

· Кадрирование D4 Super Frame (SF) или Extended Super Frame (ESF)

· Поддержка ANSI T1.403 и AT&T TR 54016 Facility Data Link (FDL)

· Мониторинг сигналов тревоги:

◦ Сигнал индикации тревоги (AIS)

◦ Вне кадра (OOF)

◦ Сбой тревоги на дальнем конце (желтая или удаленная тревога)

· Сбор данных о производительности:

◦ CRC и битовые ошибки

◦ Битовые ошибки кадрирования (FERR)

◦ Секунды с ошибками на линии

◦ Секунды с ошибками на дальнем конце

◦ Секунды с серьезными ошибками на дальнем конце

◦ Секунды недоступности на дальнем конце

Особенности T3

· Полнодуплексное подключение на скорости T3 (44,736 МГц)

· Обрамление C-Bit или M23

· Поддержка субрейта и скремблирования Quick Eagle Networks (ранее Digital Link), Larscom, ADC Kentrox, Adtran и Verilink DSU.

· Двоичное строковое кодирование с заменой 3-х нулей (B3ZS)

· Канал данных обслуживания (MDL)

· Поддержка канала сигнализации и управления T3 на дальнем конце (FEAC)

· Наращивание линии до 450 футов (135 м)

· Мониторинг сигналов тревоги:

◦ АИС

◦ OOF

◦ Потеря сигнала (LOS)

◦ Ошибка приема на дальнем конце (FERF)

· Сбор данных о производительности:

◦ Нарушение линейного кодирования (LCV)

◦ Битовые ошибки кадрирования (FERR) (F- или M-битовые ошибки)

◦ Количество ошибок P-бита (ошибки четности пути)

◦ Количество ошибок C-бита

◦ Подсчет ошибок блока на дальнем конце (FEBE).

Надежность и доступность

· ОИР

· Единый сброс программного обеспечения SPA

MIB

· RFC 2495 MIB (DS-1/E1 MIB)

· RFC 2496 MIB (DS-3 MIB)

Управление сетью

Простой протокол управления сетью (SNMP)

Физические характеристики

· Вес: 0,75 фунта (0,34 кг)

· Высота: 0,8 дюйма (2,03 см) (одинарная высота)

· Ширина: 6,75 дюйма (17,15 см)

· Глубина: 7,28 дюйма (18,49 см)

Власть

· 2 порта: максимум 11,3 Вт

· 4 порта: максимум 13,2 Вт

Экологические характеристики

· Рабочая температура: от 41 до 104°F (от 5 до 40°C)

· Температура хранения: от –38 до 150°F (от –40 до 70°C)

· Рабочая влажность: от 5 до 85% относительной влажности

· Влажность при хранении: от 5 до 95% относительной влажности

Соответствие и одобрения агентства

Маркировка СЕ

Безопасность

· UL 60950

· CSA 22.2 № 60950

· МЭК 60950

· EN 60950

· AS/NZS 3260

· ТС001

ЭМС

· CFR47, часть 15

· ИКЕС 003

· EN55022

· СИСПР 22

· AS/NZ 3548

· ВККИ

· EN55024

· EN50082-1

· EN61000-6-1

Телеком (Т3)

· АНСИ Т1 107

· Т1 404

· АТ&Т 54014

· АНСИ Т1.231

Телеком (Т1)

· АНСИ Т1.403

· АТ&Т 54016
