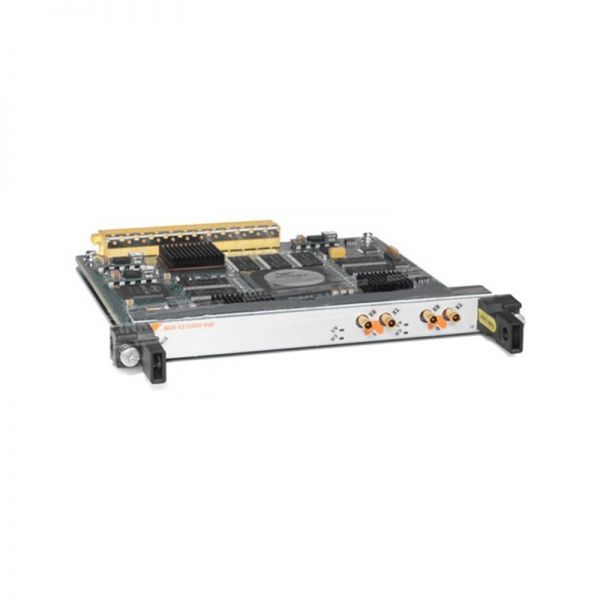

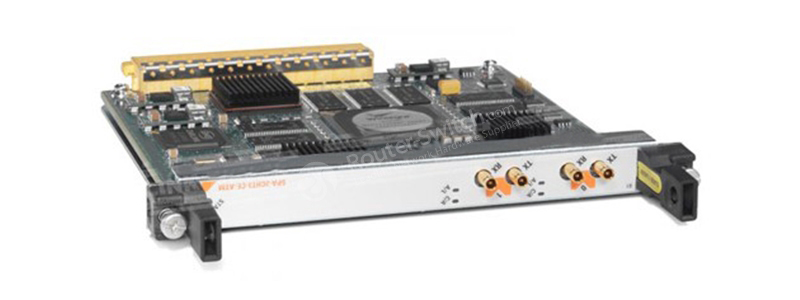

SPA-2XT3/E3 Cisco ASR 9000 Series Shared Port Adapter

Технические характеристики SPA-2XT3/E3

Совместимость продуктов

• Маршрутизатор Cisco 7304

• Маршрутизаторы Cisco серии 7600

• Маршрутизаторы Cisco серии 12000

• Маршрутизатор Cisco ASR серии 9000

• Маршрутизаторы Cisco серии XR 12000

Плотность портов на SPA

2- и 4-портовые варианты

Физический интерфейс

• ВЧ разъем 1.0/2.3 (сопротивление 75 Ом)

• Кабель-переходник 1.0/2.3 RF/BNC

Протоколы

Серийные инкапсуляции:

• HDLC

• PPP, RFC 1662

• Ретрансляция кадров, RFC 1490

Особенности и функции

• До 4 независимых портов T3 или E3, которые можно настроить как все T3 или только все E3

• Полнодуплексное подключение на скорости T3 (44,736 МГц) или скорости E3 (34,368 МГц)

• Поддержка субрейта и скремблирования Quick Eagle Networks (ранее Digital Link), Larscom, ADC Kentrox,

Adtran и Verilink DSU

• Внутренние или сетевые часы, выбираемые для каждого канала

• Возможности обратной связи по линии и полезной нагрузке:

– Локальная и удаленная петля на уровне T3

– Ответ на встроенные команды loopback

– Вставка петлевых команд в передаваемый сигнал

Генерация и обнаружение шаблона тестирования частоты ошибок по битам (BERT) для каждого канала

– Выбираемый псевдослучайный шаблон длиной до 32 бит, включая все 0, все 1, 215, 220, 220 QuasiRandom

Последовательность сигналов (QRSS), 223, чередующиеся 0 и 1

– 32-битные регистры счетчика ошибок и счетчика битов

– Полностью независимые секции передачи и приема

– Обнаружение тестовых шаблонов с битовыми ошибками до 10-2

• 24-часовая история для статистики ошибок и подсчета отказов с 15-минутными интервалами

• 16- и 32-битный контроль циклическим избыточным кодом (CRC); 16-бит по умолчанию

Особенности T3

C-bit или M23 кадрирование

• Двоичное строковое кодирование с заменой 3-х нулей (B3ZS)

• Поддержка канала сигнализации и управления на дальнем конце T3 (FEAC)

• Соответствует маске импульса T3 согласно ANSI T1.102-1993.

• Канал данных технического обслуживания (MDL)

• Расширение линии до 450 футов (135 метров)

• Мониторинг сигналов тревоги

– Сигнал индикации тревоги (AIS)

– Потеря сигнала (LOS)

– Вне кадра (OOF)

– Ошибка приема на дальнем конце (FERF)

• Сбор данных о производительности

– Нарушение линейного кодирования (LCV)

– Ошибки кадрирования битов (ошибки F- или M-битов)

– Количество ошибок P-бита

– количество ошибок C-бита

– Подсчет ошибок блока на дальнем конце (FEBE)

Особенности E3

G.751 или G.832 и кадрирование G.703 без рамки

• Биполярное кодирование высокой плотности с тремя нулями (HDB3)

• Совместимость с импульсной маской E3

• Программно настраиваемые биты национальной службы E3

• Мониторинг сигналов тревоги

– Сигнал индикации тревоги (AIS)

– Потеря сигнала (LOS)

– Вне кадра (OOF)

– Ошибка приема на дальнем конце (FERF)

• Сбор данных о производительности

– Нарушение линейного кодирования (LCV)

– Ошибки шаблона кадрирования

- FEBE считает

Надежность и доступность

• ОИР

• Единый сброс программного обеспечения SPA

MIB

RFC 2496 MIB (T3 MIB) и T1.231 MIB

Управление сетью

Простой протокол управления сетью (SNMP)

Физические характеристики

• Вес: 0,75 фунта (0,34 кг)

• Высота: 0,8 дюйма (2,03 см) (одинарная высота)

• Ширина: 6,75 дюйма (17,15 см)

• Глубина: 7,28 дюйма (18,49 см)

Власть

• 2 порта: максимум 7,7 Вт

• 4 порта: максимум 8,4 Вт

Соответствие и одобрения агентства

Маркировка СЕ

Безопасность

• UL 60950

• CSA 22.2 № 60950

• МЭК 60950

• ЕН 60950

• AS/NZS 3260

• ТС001

ЭМС

• CFR47, часть 15

• МСЕС 003

• EN55022

• СИСПР 22

• AS/NZ 3548

• ВККИ

• EN55024

• EN50082-1

• EN61000-6-1

Телеком (Т3)

• АНСИ Т1 107

• Т1 404

• АТ&Т 54014

Телеком (E3)

• G.703

• G.751

• G.832

Экологические характеристики

• Рабочая температура: от 41 до 104°F (от 5 до 40°C)

• Температура хранения: от –38 до 150°F (от –40 до 70°C)

• Рабочая влажность: относительная влажность от 5 до 85 %.

• Влажность при хранении: относительная влажность от 5 до 95 %.
