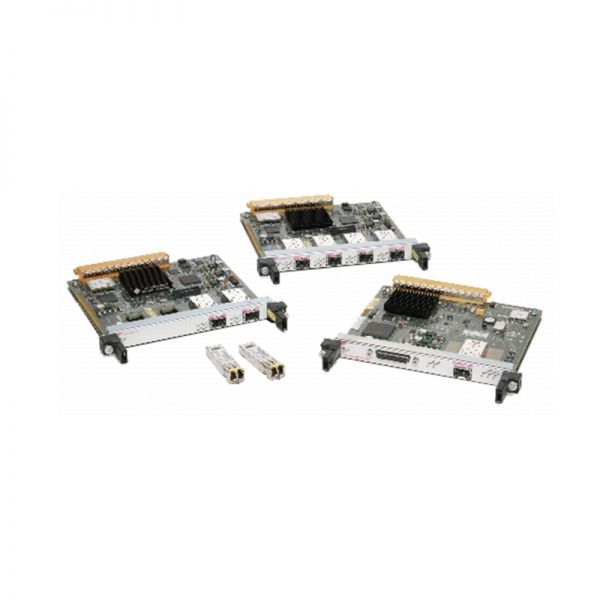

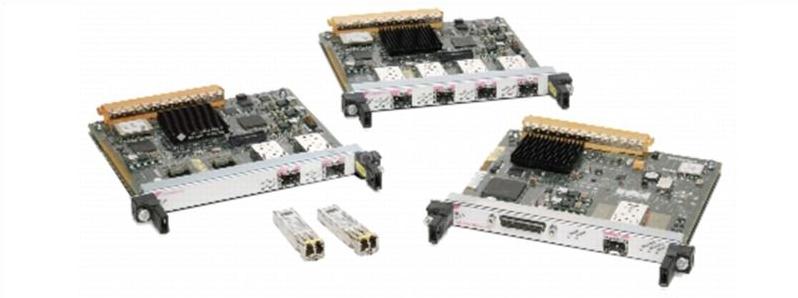

SPA-2XOC48POS/RPR Cisco ASR 9000 Series Shared Port Adapter

Технические характеристики SPA-2XOC48POS/RPR

Тип

Адаптер общего порта маршрутизатора Cisco

Совместимость продуктов

Коммутаторы Cisco Catalyst серии 6500

Маршрутизаторы Cisco серии 7600

Маршрутизаторы Cisco серии 12000

Маршрутизаторы Cisco серии XR 12000

Маршрутизатор Cisco ASR серии 1000

Маршрутизатор Cisco ASR серии 9000 (только 2 порта)

Система маршрутизации оператора Cisco CRS (только 2 и 4 порта)

Плотность портов на SPA

1, 2 и 4 порта

Физический интерфейс

Оптический модуль OC-48c/STM-16c SFP (см. оптические параметры ниже)

Визуальные индикаторы состояния (светодиоды)

• Светодиодный индикатор состояния СПА

• Индикаторы каждого порта

• Несущая/Тревога

• Активный/петлевой

• Защита (режим DPT/RPR)

• Проход (режим DPT/RPR)

Протоколы (см. таблицу ниже для информации о поддержке RPR/SRP)

Высокоуровневое управление каналом передачи данных (HDLC), RFC 2615

Протокол точка-точка (PPP), RFC 1662

Ретрансляция кадров, RFC 2427

IPv4/IPv6

IEEE 802.17 — отказоустойчивое пакетное кольцо (RPR)

IETF 2892 — Протокол пространственного повторного использования (SRP)

Особенности и функции

Синхронизация

• Локальный (внутренний) или циклический (восстановленный из сети)

• Точность часов уровня 3 (± 4,6 ppm) при полной рабочей температуре

• Мониторинг активности указателя

Локальный (диагностический) и линейный (сетевой) шлейф

Раздел DCC (SDCC) — функция, зависящая от платформы

Отображение полезной нагрузки

• 1 + X^43 самосинхронный скремблер

Соответствие SONET/SDH

• Telecordia (Bellcore) GR-253-CORE (если применимо)

• АНСИ Т1.105, Т1.231

• ITU-T G.707, G.957, G.825 (если применимо)

Поддерживаемые сигналы тревоги и сигнальные события SONET/SDH

• Частота битовых ошибок при сбое сигнала (SF-BER)

• Частота битовых ошибок при ухудшении сигнала (SD-BER)

• Конструкция полезной нагрузки сигнальной метки (C2)

• Байт трассировки пути (J1)

• Раздел

• Потеря сигнала (LOS)

• Потеря кадра (LOF)

• Количество ошибок для B1

• Сигнализация превышения порога (TCA) для B1

• Линия

• Сигнал индикации тревоги линии (LAIS)

• Дистанционная индикация неисправности линии (LRDI)

• Индикация дистанционной ошибки линии (LREI)

• Количество ошибок для B2

• Сигнализация превышения порога (TCA) для B2

• Путь

• Сигнал индикации аварийного сигнала пути (PAIS)

• Индикация удаленного дефекта пути (PRDI)

• Индикация удаленной ошибки пути (PREI)

• Количество ошибок для B3

• Сигнализация превышения порога (TCA) для B3

• Потеря указателя (LOP)

• Положительное событие заполнения (PSE)

• Событие отрицательного заполнения (NSE)

• Сигнал индикации необорудованного пути (PUNEQ)

• Сигнал индикации несоответствия полезной нагрузки пути (PPLM)

Управление сетью

RFC 2558 MIB (SONET/SDH)

Простой протокол управления сетью (SNMP)

Надежность и доступность

Онлайн-вставка и удаление (OIR)

Сменные оптические модули SFP

Протоколы 1+1 SONET Automatic Protection Switching (APS) и SDH Linear Multiplexer Section Protection (MSP)

Единый сброс программного обеспечения SPA

Физические характеристики

Вес: 0,75 фунта (0,34 кг)

Высота: 0,8 дюйма (2,03 см)

Ширина: 6,75 дюйма (17,15 см)

Глубина: 7,28 дюйма (18,49 см)

Власть

18 Вт максимум (4 порта)

Максимум 15,5 Вт (1-, 2- и 4-портовый)

12 Вт максимум (1 порт)

Экологические характеристики

Рабочая температура: от 41° до 104°F (от 5° до 40°C)

Температура хранения: от -38° до 150°F (от -40° до 70°C)

Влажность при эксплуатации: от 5 до 85 % относительной влажности

Влажность при хранении: от 5 до 95 % относительной влажности

Соответствие и одобрения агентства

Безопасность

УЛ 60950

CSA 22.2-№ 60950

EN60950

Схема МЭК 60950 CB

АКА ТС001

АС/НЗС 3260

Лазерная безопасность EN60825\IEC60825 (SR, IR-класс 1) (VSR-класс 1M)1

21CFR1040 - Свод федеральных правил FDA (США) лазерная безопасность (SR, IR-класс 1) (VSR-класс 1M)1

ЭМС

FCC часть 15 (CFR 47)

ИКЕС 003

EN55022

СИСПР 22

AS/NZ 3548

ВККИ

EN55024

EN50082-1

EN61000-6-1

EN61000-3-2

EN61000-3-3

Система построения сетевого оборудования (NEBS)

Этот продукт разработан в соответствии со следующими требованиями (официальная квалификация может быть в процессе):

SR-3580 — NEBS: уровни критериев (соответствие уровню 3)

GR-63-Core - NEBS: физическая защита

GR-1089-Core - NEBS: ЭМС и безопасность

Европейский институт телекоммуникационных стандартов (ETSI)

EN300 386/EN300 386-2 Класс B

ETS 300 019 Класс хранения 1.1

ETS 300 019 Транспортный класс 2.3

ETS 300 019 Стационарное использование, класс 3.1
