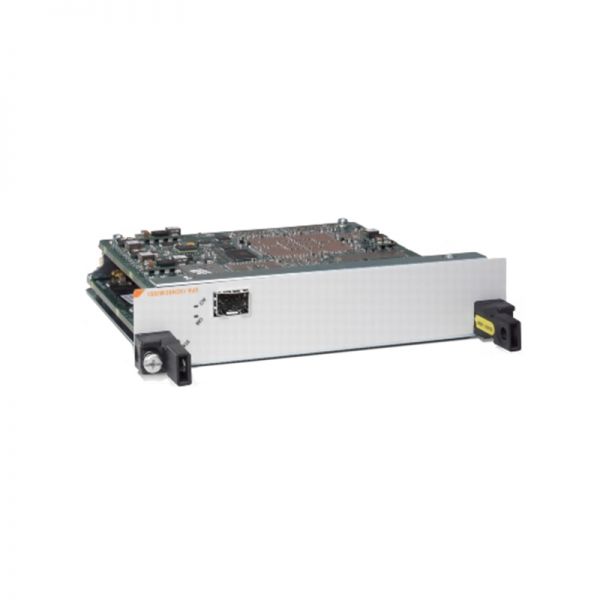

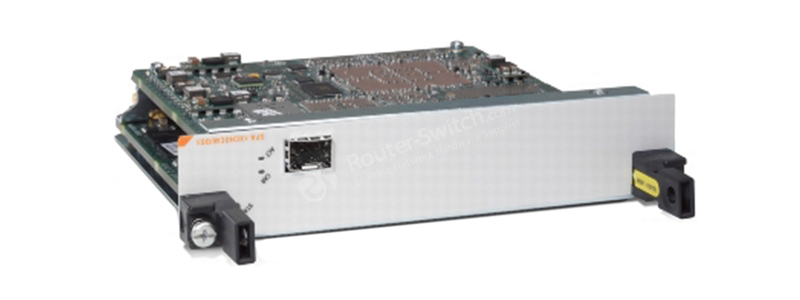

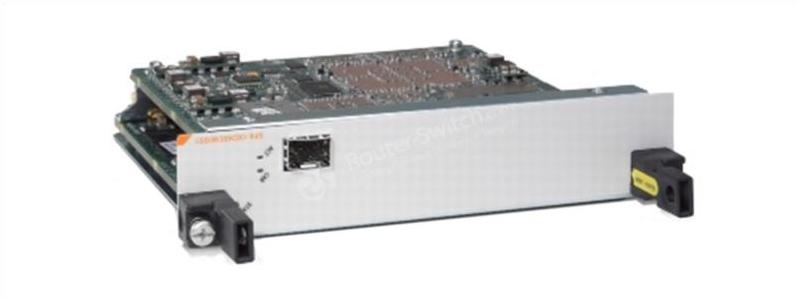

SPA-1XCHOC48/DS3 Cisco ASR 9000 Series Shared Port Adapter

Технические характеристики SPA-1XCHOC48/DS3

Тип

SPA-1XCHOC48/DS3 Cisco ASR серии 9000 и адаптер общего порта XR 12000

Совместимость продуктов

Маршрутизаторы Cisco серии XR 12000

Маршрутизатор Cisco ASR серии 9000

Плотность портов на SPA

1-портовый канальный OC-48/STM-16

Физический интерфейс (канальный OC-48)

Оптический модуль OC-48c/STM-16 Small Form-Factor Pluggable (SFP) (см. оптические параметры в таблице 2)

Визуальные индикаторы состояния (светодиоды):

• Светодиодный индикатор состояния СПА

• Индикаторы для каждого порта

• Перевозчик и сигнализация

• Активный и петлевой

Протоколы

• IETF RFC 1490, Инкапсуляция Frame Relay

• RFC 1662, протокол «точка-точка» (PPP) в кадрировании, подобном высокоуровневому управлению каналом передачи данных (HDLC).

• Cisco HDLC

• Инкапсуляция PPP, HDLC и пользовательского сетевого интерфейса Frame Relay (UNI)

Особенности и функции

ДС3

• Полно- и полудуплексная связь на скорости DS-3 (44,736 МГц)

• Поддержка скремблирования и понижения скорости основных поставщиков единиц обслуживания данных (DSU).

• Кадрирование C-бит или M23 в режиме DS-3

• G.751 или G.832 в режиме E3

• Поддержка 16- и 32-битной проверки циклическим избыточным кодом (CRC) (16-битная по умолчанию)

• Хранение 24-часовой истории для статистики ошибок и подсчета отказов

• Обнаружение тревоги и событий DS-3 (опрос один раз в секунду)

• Сигнал индикации тревоги (AIS)

• Вне кадра (OOF)

• Ошибка приема на дальнем конце (FERF)

Ошибки SONET, аварийные сигналы и мониторинг производительности

Синхронизация

• Локальный (внутренний) или циклический (восстановленный из сети)

• Мониторинг активности указателя

Локальный (диагностический) и линейный (сетевой) шлейф

Отображение полезной нагрузки

• POS с самосинхронным скремблером 1 + X^43

Соответствие SONET/SDH

• Telcordia (Bellcore) GR-253-CORE (если применимо)

• АНСИ Т1.105, Т1.231

• ITU-T G.707, G.957, G.825 (если применимо)

Поддерживаемые сигналы тревоги и сигнальные события SONET/SDH

• Частота битовых ошибок при сбое сигнала (SF-ber)

• Частота ошибок по битам при ухудшении сигнала (SD-ber)

• Конструкция полезной нагрузки сигнальной метки (C2)

• Байт трассировки пути (J1)

• Раздел

• Потеря сигнала (LoS)

• Потеря кадра (LoF)

• Количество ошибок для B1

• Сигнализация превышения порога (TCA) для B1

• Линия

• Сигнал индикации тревоги линии (LAIS)

• Дистанционная индикация неисправности линии (LRDI)

• Удаленная индикация ошибки линии (LREI)

• Количество ошибок для B2

• ТСА для B2

• Путь

• Сигнал индикации тревоги пути (PAIS)

• Удаленная индикация неисправности тракта (PRDI)

• Индикация удаленной ошибки пути (PREI)

• Количество ошибок для B3

• ТСА для B3

• Потеря указателя (LoP)

• Положительное событие заполнения (PSE)

Событие отрицательного заполнения (NSE)

Сигнал индикации необорудованного пути (PUNEQ)

Сигнал индикации несоответствия полезной нагрузки пути (PPLM)

Управление сетью

• SONET-MIB (RFC 3592)

• SONET/SDH-MIB (RFC 2558)

• CISCO-SONET-MIB

• DS-3/E3-MIB (RFC 3896)

• Простой протокол управления сетью (SNMP)

Надежность и доступность

• Онлайн-вставка и удаление (OIR)

• Сменные оптические модули SFP.

• Протоколы 1+1 SONET Automatic Protection Switching (APS) и SDH Linear Multiplexer Section Protection (MSP)

• Единый сброс программного обеспечения SPA

Физические характеристики

• Вес: 1,27 фунта (0,57 кг)

• Высота: 1,56 дюйма (3,96 см) (двойная высота)

• Ширина: 6,75 дюйма (17,15 см)

• Глубина: 7,28 дюйма (18,49 см)

Власть

• 1-портовый Channelized OC-48/STM-16 = 44 Вт (с оптикой)

Экологические характеристики

• Рабочая температура: от 41 до 104°F (от 5 до 40°C)

• Температура хранения: от -38 до 150°F (от -40 до 70°C)

• Рабочая влажность: относительная влажность от 5 до 85 %.

• Влажность при хранении: относительная влажность от 5 до 95 %.

Соответствие и одобрения агентства

Безопасность

• UL/CSA 60950-1

• МЭК/ЕН 60950-1

• AS/NZS 60950.1

• Лазерная безопасность EN60825/IEC60825

• 21CFR1040 — Свод федеральных правил FDA (США) по лазерной безопасности.

ЭМС

• FCC часть 15 (CFR 47)

• МСЕС 003

• СИСПР 22

• АС/НЗС СИСПР22

• ВККИ

• EN55022

• EN55024

• EN300 386

• EN50082-1

• EN61000-6-1

Стандарты построения сетевого оборудования (NEBS)

Этот продукт разработан в соответствии со следующими требованиями (официальная квалификация может быть в процессе):

• SR-3580 — NEBS: уровни критериев (соответствие уровню 3)

• GR-63-CORE — NEBS: физическая защита

• GR-1089-CORE - NEBS: ЭМС и безопасность
