Технические характеристики ASR-9010-DC

Описание

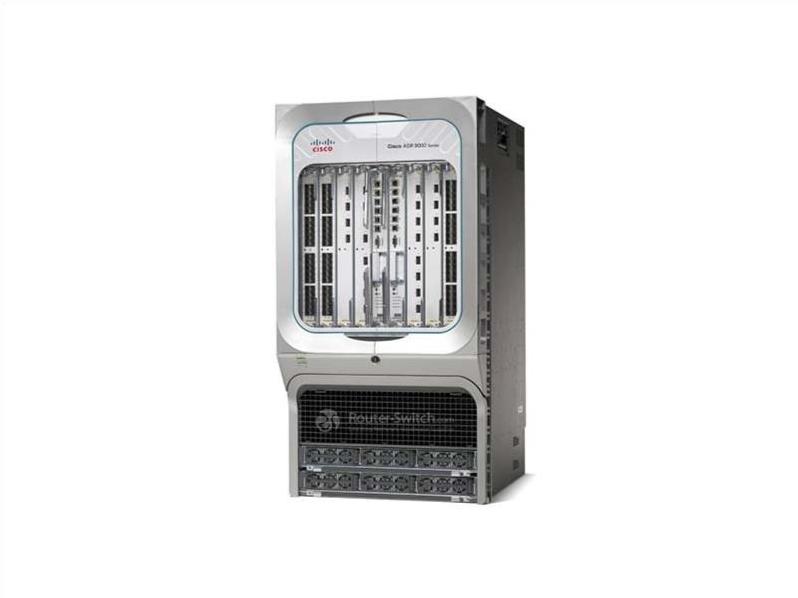

Шасси Cisco ASR 9010, ASR-9010-DC, шасси ASR-9010 DC

Технические характеристики Cisco ASR 9010

Физические характеристики

Высота: 36,75 дюйма (933,45 мм) (21 RU)

Ширина: 17,38 дюйма (441,45 мм)

Глубина:

● С дверцами: 29,03 дюйма (737,4 мм)

● Без дверей: 28,24 дюйма (717,3 мм)

Масса:

● 155,6 фунта (70,73 кг) (шасси с PEM)

231,6 фунта (105,27 кг) (полная загрузка, за исключением линейных карт и модулей питания) — RSP, две кассеты вентиляторов v2, модули PEM

Ориентация слота

Вертикальный

Cisco ASR серии 9000 RSP

Двойные резервные RSP со встроенной коммутационной сетью в 2 слотах

Линейные карты Cisco ASR серии 9000

8 слотов для линейных карт

«Общие» компоненты

2 RSP

2 кассеты вентиляторов

2 PEM (постоянного или переменного тока)

1 фильтр вентилятора

Надежность и доступность

Резервирование ткани

Резервирование вентилятора

Резервирование каналов

Резервирование источника питания

Резервирование RSP

Программное резервирование

Монтаж в стойку

19 дюймов по умолчанию

21- и 23-дюймовый. доступны адаптеры

Примечание. Минимум 17,75 дюйма. проем между стойками необходим для правильной работы

Монтаж шкафа

Да

Примечание: Не рекомендуется использовать двери в закрытых шкафах.

настенное крепление

Нет

Расход воздуха

Спереди назад

Производительность

Ткань

Один на RSP:

● Активный/активный неблокирующий режим работы в резервированной конфигурации с двойным RSP.

● Полное резервирование в конфигурации с двойным резервированием RSP.

● Встроенная интеллектуальная служба и возможность приоритезации трафика.

Термальный

Две кассеты вентиляторов:

● 12 высокоэффективных вентиляторов на лоток

● Вентиляторы с регулируемой скоростью для оптимальной тепловой производительности

● Отсутствие единой точки отказа

Модульность

Мощность с оплатой по мере роста для будущей масштабируемости, доступная в версиях переменного и постоянного тока.

Несколько типов силовых модулей:

● Модули питания переменного тока мощностью 6 кВт и 3 кВт.

● Модули питания постоянного тока мощностью 4,4 кВт и 2,1 кВт.

Примечание. Сочетание модулей переменного и постоянного тока не поддерживается.

Избыточность

● AC: резервирование N+N

● DC: резервирование N+1

● Резервирование силового модуля

● Резервирование каналов A/B

● Резервирование PEM

Зоны силы

Нет ограничений по зонам мощности

Энергетическая инфраструктура с полным распределением нагрузки

Входная мощность

Переменный ток по всему миру (200–240 В; 50–60 Гц; максимум 16 А)

Диапазон постоянного тока по всему миру (от -40 до -72 В; номинальный ток 50 А, максимальный ток 60 А)

Воздушный поток силового модуля

Спереди назад

Экологические характеристики

Рабочая температура (номинальная)

от 41 до 104ºF (от 5 до 40ºC)

Рабочая температура (кратковременно)

ASR 9006: от 23 до 131ºF (от -5 до 55ºC)

ASR 9010: от 23 до 122ºF (от -5 до 50ºC)

Рабочая влажность (номинальная) (относительная влажность)

от 5 до 90%

Температура хранения

от -40 до 158ºF (от -40 до 70ºC)

Хранение (относительная влажность)

от 5 до 93%

Рабочая высота

от -60 до 4000 м (до 2000 м в соответствии с требованиями IEC/EN/UL/CSA 60950)

Соответствие нормативным требованиям

Стандарты построения сетевого оборудования (NEBS)

Маршрутизаторы Cisco ASR 9010 разработаны с учетом следующих требований:

● SR-3580: Уровни критериев NEBS (уровень 3)

● GR-1089-CORE: ЭМС и безопасность NEBS

● GR-63-CORE: физическая защита NEBS

● VZ.TPR.9205: Verizon TEEER

Стандарты ЕТСИ

Маршрутизаторы Cisco ASR 9010 разработаны с учетом следующих требований:

● EN300 386: Телекоммуникационное сетевое оборудование (EMC)

● ETSI 300 019 Класс хранения 1.1

● ETSI 300 019 Транспортный класс 2.3

● ETSI 300 019 Стационарное использование, класс 3.1

Излучение стандартов ЭМС

Маршрутизаторы Cisco ASR 9010 разработаны с учетом следующих требований:

● Класс FCC 47CFR15 A

● ICES 003 Класс А

● AS/NZS CISRP22, класс A

● СИСПР 22 (EN55022), класс А

● VCCI класс А

● BSMI Класс А

● IEC/EN 61000-3-12: Гармоники в сети электропитания.

�� IEC/EN 61000-3-11: Колебания напряжения и мерцание

● EN55022: Оборудование информационных технологий (выбросы)

● EN 50121-4: Электромагнитная совместимость для железных дорог.

Устойчивость к стандартам ЭМС

Маршрутизаторы Cisco ASR 9010 разработаны с учетом следующих требований:

● IEC/EN-61000-4-2: Устойчивость к электростатическому разряду (контакт 8 кВ, воздух 15 кВ)

● IEC/EN-61000-4-3: устойчивость к излучению (10 В/м)

● IEC/EN-61000-4-4: Устойчивость к быстрым переходным процессам (питание 2 кВ, сигнал 1 кВ)

● IEC/EN-61000-4-5: порт перенапряжения переменного тока (4 кВ CM, 2 кВ DM)

● IEC/EN-61000-4-5: Порты перенапряжения сигнала (1 кВ)

● IEC/EN-61000-4-5: Порт перенапряжения постоянного тока (1 кВ CM, 1 кВ DM)

● IEC/EN-61000-4-6: Устойчивость к кондуктивным помехам (10 В среднеквадратичного значения)

● IEC/EN-61000-4-8: Устойчивость к магнитному полю промышленной частоты (30 А/м)

● IEC/EN-61000-4-11: Провалы напряжения, кратковременные прерывания и колебания напряжения

● EN55024: Оборудование информационных технологий (защищенность)

● EN50082-1/EN-61000-6-1: Общий стандарт устойчивости

● EN 50121-4: Электромагнитная совместимость для железных дорог.

Безопасность

Маршрутизаторы Cisco ASR 9010 разработаны с учетом следующих требований:

● UL/CSA/IEC/EN 60950-1

● IEC/EN 60825 Лазерная безопасность

● АКА TS001

● AS/NZS 60950

● Свод федеральных правил FDA по лазерной безопасности
