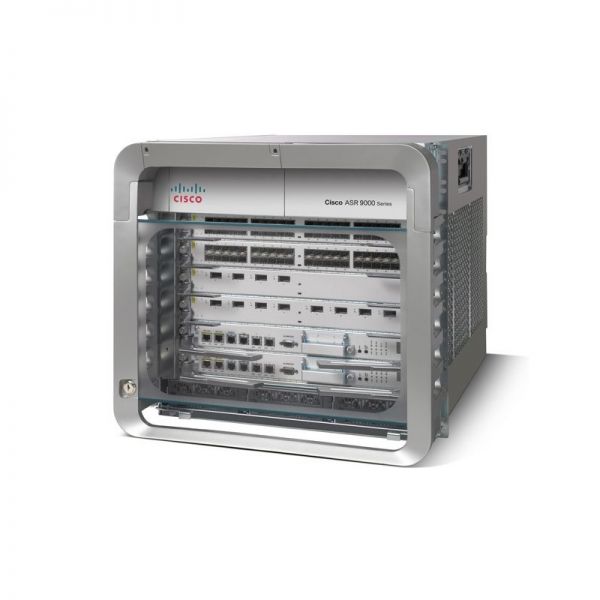

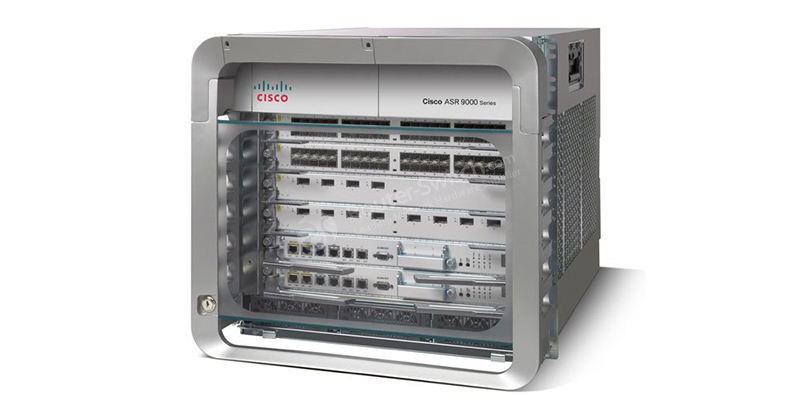

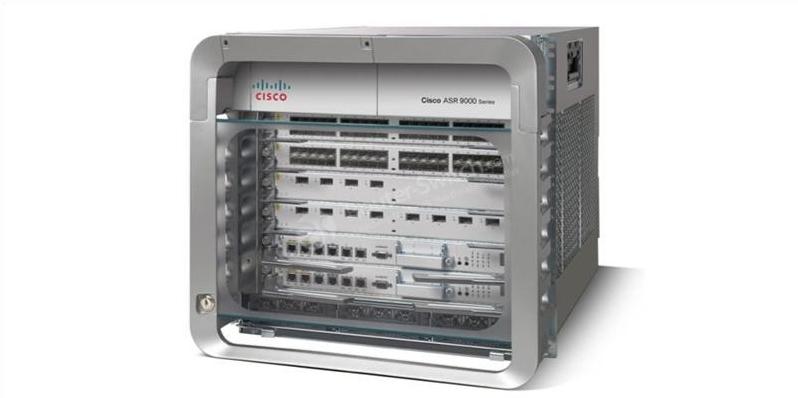

ASR-9006-DC Cisco ASR 9006 Series Chassis

Технические характеристики ASR-9006-DC

Описание

Шасси Cisco ASR 9006, ASR-9006-DC, шасси ASR-9006 DC

Спецификации Cisco ASR 9006

Физические характеристики

Высота: 17,50 дюйма (444,5 мм) (10 RU)

Ширина: 17,38 дюйма (441,45 мм)

Глубина:

· С дверьми: 29,05 дюйма (737,9 мм)

· Без дверей: 29,05 дюйма (737,9 мм)

Масса:

· 89,55 фунтов (40,7 кг) (шасси с PEM)

150 фунтов (65,91 кг) (полная загрузка, за исключением линейных карт и модулей питания) — RSP, два лотка v2 FAN, модули PEM

Ориентация слота

Горизонтальный

Cisco ASR серии 9000 RSP

Двойные резервные RSP со встроенной коммутационной сетью в 2 слотах

Линейные карты Cisco ASR серии 9000

4 слота для линейных карт

«Общие» компоненты

2 RSP

2 кассеты вентиляторов

1 PEM (постоянный или переменный ток)

1 фильтр вентилятора

Надежность и доступность

Резервирование ткани

Резервирование вентилятора

Резервирование каналов

Резервирование источника питания

Резервирование RSP

Программное резервирование

Монтаж в стойку

19 дюймов по умолчанию

21- и 23-дюймовый. доступны адаптеры

Примечание. Минимум 17,75 дюйма. проем между стойками необходим для правильной работы

Монтаж шкафа

Да

Примечание: Не рекомендуется использовать двери в закрытых шкафах.

настенное крепление

Нет

Расход воздуха

Справа-назад, Спереди-назад с перегородкой

Производительность

Ткань

Один на RSP:

· Активный/активный неблокирующий режим работы в резервированной конфигурации с двойным RSP

· Полное резервирование в конфигурации с двойным резервированием RSP

· Встроенная интеллектуальная служба и возможность приоритезации трафика

Термальный

Две кассеты вентиляторов:

· 6 высокоэффективных вентиляторов на лоток

· Вентиляторы с регулируемой скоростью для оптимальной тепловой производительности

· Отсутствие единой точки отказа

Власть

Модульность

Мощность с оплатой по мере роста для будущей масштабируемости, доступная в версиях переменного и постоянного тока.

Несколько типов силовых модулей:

· Модуль питания переменного тока мощностью 3 кВт

· Модуль питания постоянного тока мощностью 2,1 кВт

Примечание. Сочетание модулей переменного и постоянного тока не поддерживается.

Избыточность

· AC: резервирование N+N

· DC: резервирование N+1

· Резервирование силового модуля

· Резервирование каналов A/B

Зоны силы

Нет ограничений по зонам мощности

Энергетическая инфраструктура с полным распределением нагрузки

Входная мощность

Переменный ток по всему миру (200–240 В; 50–60 Гц; максимум 16 А)

Диапазон постоянного тока по всему миру (от -40 до -72 В; номинальный ток 50 А, максимальный ток 60 А)

Воздушный поток силового модуля

Спереди назад

Рабочая температура (номинальная)

от 41 до 104ºF (от 5 до 40ºC)

Рабочая температура (кратковременно)

ASR 9006: от 23 до 131ºF (от -5 до 55ºC)

ASR 9010: от 23 до 122ºF (от -5 до 50ºC)

Рабочая влажность (номинальная) (относительная влажность)

от 5 до 90%

Температура хранения

от -40 до 158ºF (от -40 до 70ºC)

Хранение (относительная влажность)

от 5 до 93%

Рабочая высота

от -60 до 4000 м (до 2000 м в соответствии с требованиями IEC/EN/UL/CSA 60950)

Стандарты построения сетевого оборудования (NEBS)

Cisco ASR 9006 разработан с учетом следующих требований:

· SR-3580: Уровни критериев NEBS (уровень 3)

· GR-1089-CORE: ЭМС и безопасность NEBS

· GR-63-CORE: физическая защита NEBS

· VZ.TPR.9205: Verizon TEEER

Стандарты ЕТСИ

Cisco ASR 9006 разработан с учетом следующих требований:

· EN300 386: Телекоммуникационное сетевое оборудование (EMC)

· ETSI 300 019 Класс хранения 1.1

· ETSI 300 019 Транспортный класс 2.3

· ETSI 300 019 Стационарное использование, класс 3.1

Излучение стандартов ЭМС

Cisco ASR 9006 разработан с учетом следующих требований:

· Класс FCC 47CFR15 A

· ICES 003 Класс А

· AS/NZS CISRP22 Класс A

· СИСПР 22 (EN55022) класс А

· VCCI класс А

· BSMI класс А

· IEC/EN 61000-3-12: Гармоники в сети электропитания

· IEC/EN 61000-3-11: Колебания напряжения и мерцание

· EN55022: Оборудование информационных технологий (выбросы)

· EN 50121-4: Электромагнитная совместимость для железных дорог

Устойчивость к стандартам ЭМС

Cisco ASR 9006 разработан с учетом следующих требований:

· IEC/EN-61000-4-2: Устойчивость к электростатическому разряду (контакт 8 кВ, воздух 15 кВ)

· IEC/EN-61000-4-3: Устойчивость к излучению (10 В/м)

· IEC/EN-61000-4-4: Защищенность от быстрых электрических переходных процессов (питание 2 кВ, сигнал 1 кВ)

· IEC/EN-61000-4-5: порт перенапряжения переменного тока (4 кВ CM, 2 кВ DM)

· IEC/EN-61000-4-5: Порты перенапряжения сигнала (1 кВ)

· IEC/EN-61000-4-5: порт перенапряжения постоянного тока (1 кВ CM, 1 кВ DM)

· IEC/EN-61000-4-6: Устойчивость к кондуктивным помехам (10 В среднеквадратичного значения)

· IEC/EN-61000-4-8: Устойчивость к магнитному полю промышленной частоты (30 А/м)

· IEC/EN-61000-4-11: Провалы напряжения, кратковременные прерывания и колебания напряжения

· EN55024: Оборудование информационных технологий (защищенность)

· EN50082-1/EN-61000-6-1: Общий стандарт устойчивости

· EN 50121-4: Электромагнитная совместимость для железных дорог

Безопасность

Cisco ASR 9006 разработан с учетом следующих требований:

· UL/CSA/IEC/EN 60950-1

· IEC/EN 60825 Лазерная безопасность

· АКА ТС001

· AS/NZS 60950

· Свод федеральных правил FDA по лазерной безопасности
