Технические характеристики ASR-9001

Тип

Шасси Cisco ASR 9001

Интегрированные интерфейсы

4 порта 10 Гбит/с SFP+

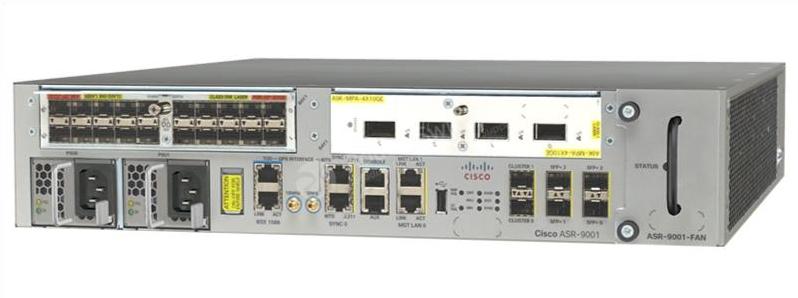

Модульные адаптеры портов

20 x 1 GE, 2 x 10 GE, 4 x 10 GE, 1 x 40 GE

Избыточность

Резервирование источника питания

Номер детали блока питания

● A9K-750W-AC

● A9K-750W-DC

Физические характеристики

● Высота: 3,472 дюйма (88,2 мм)

● Ширина: 17,42 дюйма (442 мм)

● Глубина: 18,5 дюймов (470 мм)

● Вес шасси: 30,2032 фунта (13,7 кг)

● Вес шасси с двумя MPA: 36,37623 фунта (16,5 кг)

Потребляемая мощность

● Переменный ток по всему миру (90–265 В; 50–60 Гц)

● Постоянный ток по всему миру (от -40 В до -72 В)

Потребляемая мощность

425 Вт типичная, 525 Вт максимальная

Условия окружающей среды

● Рабочая температура: от 32 до 104°F (от 0 до 40°C)

● Температура хранения: от -40 до 167°F (от -40 до 75°C)

● Относительная влажность: от 10 до 90 %, без конденсации.

● Соответствие нормативным требованиям

Экологические характеристики

Рабочая температура (номинальная)

от 41 до 104ºF (от 5 до 40ºC)

Рабочая Температура

(короткий срок)

от 23 до 131ºF (от -5 до 55ºC)

Рабочая влажность (номинальная) (относительная влажность)

от 10 до 85%

Рабочая влажность

(короткий срок)

от 5 до 90%

Примечание: не более 0,024 кг воды или сухого воздуха.

Температура хранения

от -40 до 158ºF (от -40 до 70ºC)

Хранение (относительная влажность)

от 5 до 95%

Примечание: не более 0,024 кг воды или сухого воздуха.

Рабочая высота

-1800м

Расход воздуха

Бок о бок

Согласие

Стандарты построения сетевого оборудования (NEBS)

Cisco ASR 9001 разработан с учетом следующих требований:

● SR-3580: Уровни критериев NEBS (уровень 3)

● GR-1089-CORE: ЭМС и безопасность NEBS

● GR-63-CORE: физическая защита NEBS

● VZ.TPR.9205: Verizon TEEER

Стандарты ЕТСИ

Cisco ASR 9001 предназначен для соответствия (выполняется квалификация):

● EN300 386: Телекоммуникационное сетевое оборудование (EMC)

● ETSI 300 019 Класс хранения 1.1

● ETSI 300 019 Транспортный класс 2.3

● ETSI 300 019 Стационарное использование, класс 3.1

● EN55022: Оборудование информационных технологий (выбросы)

● EN55024: Оборудование информационных технологий (защищенность)

● EN50082-1/EN-61000-6-1: Общий стандарт устойчивости

Стандарты ЭМС

Cisco ASR 9001 разработан с учетом следующих требований:

● FCC класс А

● ICES 003 Класс А

● AS/NZS 3548 класс А

● СИСПР 22 (EN55022), класс А

● VCCI класс А

● BSMI Класс А

● IEC/EN 61000-3-2: Гармоники в сети электропитания.

● IEC/EN 61000-3-3: Колебания напряжения и мерцание

● EN 50121-4: Электромагнитная совместимость для железных дорог.

Иммунитет

Cisco ASR 9001 разработан с учетом следующих требований:

● IEC/EN-61000-4-2: Устойчивость к электростатическому разряду (контакт 8 кВ, воздух 15 кВ)

● IEC/EN-61000-4-3: устойчивость к излучению (10 В/м)

● IEC/EN-61000-4-4: Устойчивость к быстрым переходным процессам (питание 2 кВ, сигнал 1 кВ)

● IEC/EN-61000-4-5: порт перенапряжения переменного тока (4 кВ CM, 2 кВ DM)

● IEC/EN-61000-4-5: Сигнальные порты (1 кВ)

● IEC/EN-61000-4-5: Порт перенапряжения постоянного тока (1 кВ)

● IEC/EN-61000-4-6: Устойчивость к кондуктивным помехам (10 В среднеквадратичного значения)

● IEC/EN-61000-4-8: Устойчивость к магнитному полю промышленной частоты (30 А/м)

● IEC/EN-61000-4-11: Провалы напряжения, кратковременные прерывания и колебания напряжения

● EN 50121-4: Электромагнитная совместимость для железных дорог.

Безопасность

Cisco ASR 9001 разработан с учетом следующих требований:

● UL/CSA/IEC/EN 60950-1

● IEC/EN 60825 Лазерная безопасность

● АКА TS001

● AS/NZS 60950

● FDA: Свод федеральных правил лазерной безопасности
