Технические характеристики A9K-MOD80-TR

Тип

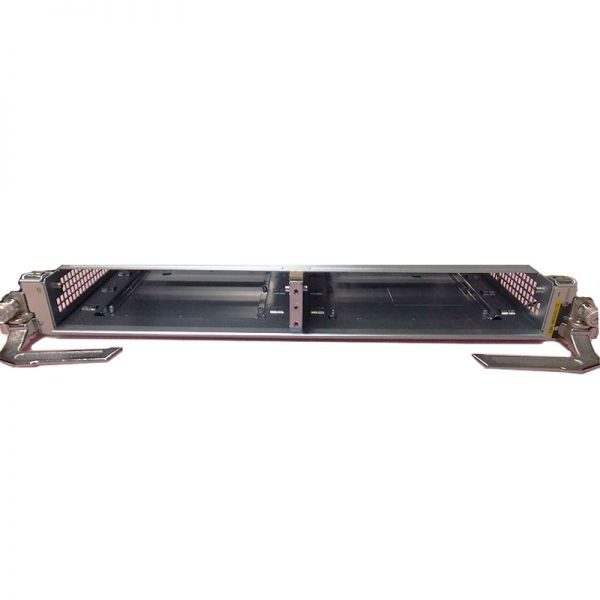

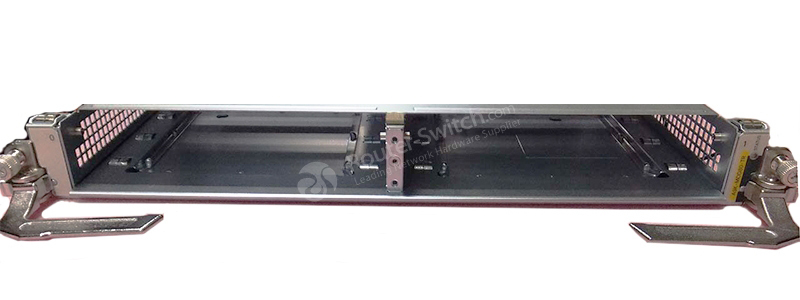

Модульная линейная карта ASR 9000 Mod80, оптимизированная для передачи пакетов, требуются модульные адаптеры портов

Физические размеры

14,5 Ш x 1,72 В x 22,40 Д

14,5 Ш x 1,72 В x 24,25 Д (включая рычаги выталкивателя)

Масса

17,5 фунтов. (оценка) (7,93 кг)

Совместимость шасси

Совместимость с системами Cisco ASR 9922, 9010, 9006 и 9001.

Плотность портов

На линейную карту поддерживается до 2 модульных адаптеров портов.

Ethernet

· Совместимость с IEEE 802.3

· Мониторинг PHY 10 Gigabit Ethernet

· Управление потоком IEEE 802.x

· Полнодуплексный режим

· Счетчики байтов и пакетов для каждого порта для отбрасывания политик; переподписка падает; ошибка проверки циклическим избыточным кодом (CRC) сбрасывается; размеры пакетов; и одноадресные, многоадресные и широковещательные пакеты

Плотность карты

Максимальное количество линейных карт в системе: Cisco ASR 9922 = 20, Cisco ASR 9010 = 8 и Cisco ASR 9006 = 4.

Параметры

Каждая линейная карта доступна либо в режиме Service Edge Optimized (расширенное QoS), либо в качестве Packet Transport.

Оптимизированная (базовая QoS) линейная карта.

Надежность и доступность

Поддержка онлайн-вставки и извлечения линейной карты (OIR) без воздействия на систему

Стандарты построения сетевого оборудования (NEBS)

Маршрутизаторы Cisco ASR серии 9000 разработаны с учетом следующих требований:

· SR-3580: Уровни критериев NEBS (уровень 3)

· GR-1089-CORE: ЭМС и безопасность NEBS

· GR-63-CORE: физическая защита NEBS

Рабочая температура (номинальная)

от 41 до 104ºF (от 5 до 40ºC)

Рабочая температура (кратковременно)

от 23 до 131ºF (от –5 до 55ºC)

Рабочая влажность (номинальная) относительная влажность

от 10 до 85%

Температура хранения

от –40 до 158ºF (от –40 до 70ºC)

Относительная влажность хранения

от 5 до 95%

Примечание: не более 0,024 кг воды на кг сухого воздуха.

Рабочая высота

От –60 до 4000 м (до 2000 м в соответствии с требованиями IEC, EN, UL и CSA 60950)

Стандарты ЕТСИ

Маршрутизаторы Cisco ASR серии 9000 разработаны с учетом следующих требований:

· EN300 386: Телекоммуникационное сетевое оборудование (EMC)

· ETSI 300 019 Класс хранения 1.1

· ETSI 300 019 Транспортный класс 2.3

· ETSI 300 019 Стационарное использование, класс 3.1

· EN55022: Оборудование информационных технологий (выбросы)

· EN55024: Оборудование информационных технологий (защищенность)

· EN50082-1/EN-61000-6-1: Общий стандарт устойчивости

Стандарты ЭМС

Маршрутизаторы Cisco ASR серии 9000 разработаны с учетом следующих требований:

· FCC Класс А

· ICES 003 Класс А

· AS/NZS 3548 класс А

· СИСПР 22 (EN55022) класс А

· VCCI класс А

· BSMI класс А

· IEC/EN 61000-3-2: Гармоники в сети электропитания

· IEC/EN 61000-3-3: Колебания напряжения и мерцание

Иммунитет

Маршрутизаторы Cisco ASR серии 9000 разработаны с учетом следующих требований:

· IEC/EN-61000-4-2: Устойчивость к электростатическому разряду (контакт 8 кВ, воздух 15 кВ)

· IEC/EN-61000-4-3: Устойчивость к излучению (10 В/м)

· IEC/EN-61000-4-4: Защищенность от быстрых электрических переходных процессов (питание 2 кВ, сигнал 1 кВ)

· IEC/EN-61000-4-5: порт перенапряжения переменного тока (4 кВ CM, 2 кВ DM)

· IEC/EN-61000-4-5: Сигнальные порты (1 кВ)

· IEC/EN-61000-4-5: Порт перенапряжения постоянного тока (1 кВ)

· IEC/EN-61000-4-6: Устойчивость к кондуктивным помехам (10 В среднеквадратичного значения)

· IEC/EN-61000-4-8: Устойчивость к магнитному полю промышленной частоты (30 А/м)

· IEC/EN-61000-4-11: Провалы напряжения, кратковременные прерывания и колебания напряжения

Безопасность

Маршрутизаторы Cisco ASR серии 9000 разработаны с учетом следующих требований:

· UL/CSA/IEC/EN 60950-1

· IEC/EN 60825 Лазерная безопасность

· АКА ТС001

· AS/NZS 60950

· FDA: Свод федеральных правил лазерной безопасности
