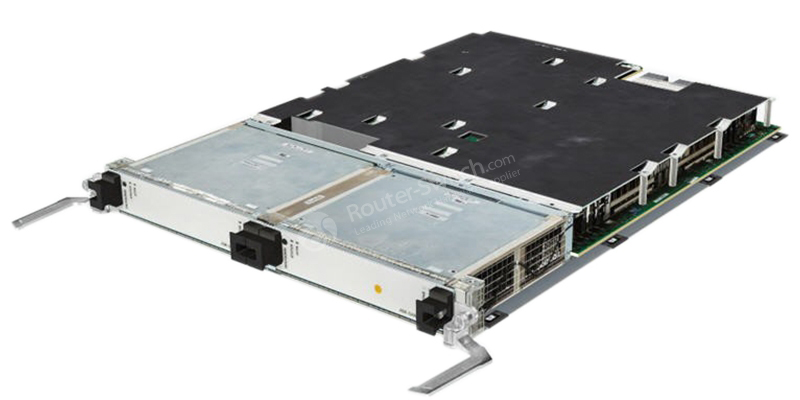

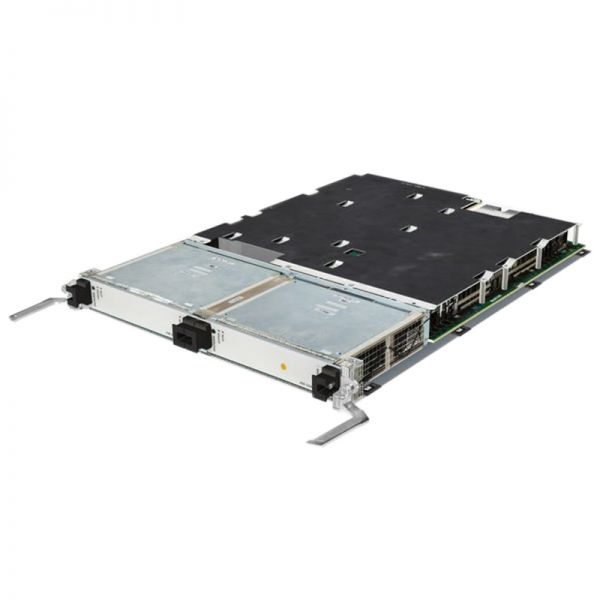

A9K-ISM-100 Cisco ASR 9000 Series Service Module

Технические характеристики A9K-ISM-100

Тип

Модуль Cisco ASR 9000 AVSM ISM 40G

Избыточность

· Отсутствие единой точки отказа

· Резервирование ткани

· Резервирование источника питания

· Резервирование ISM (через CDSM)

Физические характеристики

ISM Cisco ASR серии 9000 (A9K-ISM-100) занимает один слот; можно вставить в любой слот внутри корпуса:

· Высота: 1,65 дюйма (4,19 см)

· Ширина: 15,86 дюйма (40,28 см)

· Глубина: 23,91 дюйма (60,73 см)

· Вес: 18,35 фунта

Входная мощность

· Сеть переменного тока по всему миру: 200–240 В; 50–60 Гц; 16А номинал

· Постоянный ток по всему миру: от –48 В до –60 В; –54В; номинал 50А

Условия окружающей среды

· Рабочая температура: от 32 до 104°F (от 0 до 40°C)

· Температура хранения: от –40 до 167°F (от –40 до 75°C)

· Относительная влажность: от 10 до 90%, без конденсации

· Соответствие нормативным требованиям

Потребляемая мощность

· Стандартная: 330 Вт

· Максимум: 450 Вт

Экологические характеристики

Рабочая температура (номинальная)

от 41 до 104ºF (от 5 до 40ºC)

Рабочая Температура

(короткий срок)

от 23 до 131ºF (от –5 до 55ºC)

Краткосрочные относятся к периоду не более 96 часов подряд и в общей сложности не более 15 дней в течение 1 года (всего 360 часов в любой данный год, но не более 15 случаев в течение этого годового периода).

Рабочая влажность (номинальная) (относительная влажность)

от 10 до 85%

Рабочая влажность

(короткий срок)

от 5 до 90%

Примечание: не более 0,024 кг воды или сухого воздуха.

Температура хранения

от –40 до 158ºF (от –40 до 70ºC)

Хранение (относительная влажность)

от 5 до 95%

Примечание: не более 0,024 кг воды или сухого воздуха.

Рабочая высота

От –60 до 4000 м (до 2000 м в соответствии с требованиями IEC/EN/UL/CSA 60950)

Согласие

НЕБС

Интегрированный сервисный модуль Cisco ASR серии 9000 разработан с учетом следующих требований:

· SR-3580: Уровни критериев NEBS (уровень 3)

· GR-1089-CORE: ЭМС и безопасность NEBS

· GR-63-CORE: физическая защита NEBS

Стандарты ЕТСИ

Интегрированный сервисный модуль Cisco ASR серии 9000 разработан с учетом следующих требований:

· EN300 386: Телекоммуникационное сетевое оборудование (EMC)

· ETSI 300 019 Класс хранения 1.1

· ETSI 300 019 Транспортный класс 2.3

· ETSI 300 019 Стационарное использование, класс 3.1

· EN55022: Оборудование информационных технологий (выбросы)

· EN55024: Оборудование информационных технологий (защищенность)

· EN50082-1/EN-61000-6-1: Общий стандарт устойчивости

Стандарты ЭМС

Интегрированный сервисный модуль Cisco ASR серии 9000 разработан с учетом следующих требований:

· FCC Класс А

· ICES 003 Класс А

· AS/NZS 3548 класс А

· СИСПР 22 (EN55022) класс А

· VCCI класс А

· BSMI класс А

· IEC/EN 61000-3-2: Гармоники в сети электропитания

· IEC/EN 61000-3-3: Колебания напряжения и мерцание

Иммунитет

Интегрированный сервисный модуль Cisco ASR серии 9000 разработан с учетом следующих требований:

· IEC/EN-61000-4-2: Устойчивость к электростатическому разряду (контакт 8 кВ, воздух 15 кВ)

· IEC/EN-61000-4-3: Устойчивость к излучению (10 В/м)

· IEC/EN-61000-4-4: Защищенность от быстрых электрических переходных процессов (питание 2 кВ, сигнал 1 кВ)

· IEC/EN-61000-4-5: порт перенапряжения переменного тока (4 кВ CM, 2 кВ DM)

· IEC/EN-61000-4-5: Сигнальные порты (1 кВ)

· IEC/EN-61000-4-5: Порт перенапряжения постоянного тока (1 кВ)

· IEC/EN-61000-4-6: Устойчивость к кондуктивным помехам (10 В среднеквадратичного значения)

· IEC/EN-61000-4-8: Устойчивость к магнитному полю промышленной частоты (30 А/м)

· IEC/EN-61000-4-11: Провалы напряжения, кратковременные прерывания и колебания напряжения

Безопасность

Интегрированный сервисный модуль Cisco ASR серии 9000 разработан с учетом следующих требований:

· UL/CSA/IEC/EN 60950-1

· Лазерная безопасность IEC/EN 60825

· АКА ТС001

· AS/NZS 60950

· FDA: Свод федеральных правил лазерной безопасности
