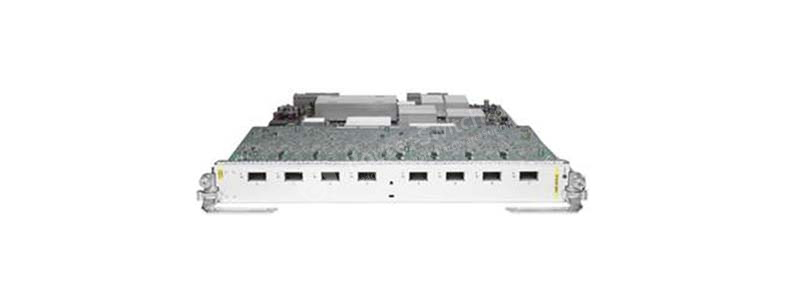

A9K-8T-E Cisco ASR 9000 Series High Queue Line Card

Спецификация А9К-8Т-Е

номер части

A9K-8T-E

Описание продукта

8-портовая линейная карта 10GE High Queue, требуется XFP

Всего очередей

376 000 - 512 000

Полицейские

256 000 – 512 000

Точки потока Ethernet (EFP)

32000

Поддержка программного обеспечения Cisco IOS XR

● Модульная конструкция программного обеспечения: программное обеспечение Cisco IOS XR демонстрирует лидерство Cisco в области сетевых технологий, помогая клиентам реализовать возможности своих сетей и Интернета. Программное обеспечение обеспечивает исключительную масштабируемость системы маршрутизации, высокую доступность, изоляцию услуг и управляемость для удовлетворения критически важных требований сетей следующего поколения.

● Защита инфраструктуры операционной системы. Программное обеспечение Cisco IOS XR обеспечивает микроядерную архитектуру, в которой все функции, кроме наиболее важных, таких как управление памятью и распределение потоков, выполняются за пределами ядра. Эта настройка предотвращает сбои в работе приложений, файловых систем и даже драйверов устройств, которые могут привести к широкомасштабным сбоям в обслуживании.

● Защита процессов и потоков. Каждый процесс — даже отдельные потоки процесса — выполняется в своем собственном защищенном пространстве памяти, а обмен данными между процессами осуществляется через четко определенные, безопасные и управляемые версиями интерфейсы прикладного программирования (API). Эта настройка значительно минимизирует влияние любого сбоя процесса на другие процессы.

● Перезапуск процесса. Линейные карты позволяют перезапускать важные процессы уровня управления как вручную, так и автоматически в ответ на сбой процесса, а не перезапускать всю ОС. Эта функция помогает поддерживать цель программного обеспечения Cisco IOS XR, заключающуюся в постоянной доступности системы, и обеспечивает быстрое восстановление после сбоев процессов или протоколов с минимальным нарушением работы клиентов или трафика.

● Контрольные точки состояния. Линейные карты позволяют сохранять память и критическое рабочее состояние при перезапусках процессов, чтобы можно было поддерживать смежность маршрутизации и состояние сигнализации во время переключения RSP.

Гибкие услуги Ethernet

● Виртуальные соединения Ethernet (EVC). Службы Ethernet поддерживаются с использованием отдельных EVC для передачи по сети трафика, принадлежащего определенному типу службы или конечному пользователю. Услуги на основе EVC можно использовать в сочетании с L2VPN на основе MPLS и собственными развертываниями коммутации Ethernet.

● Гибкая классификация VLAN: классификация VLAN на EFP включает в себя VLAN с одним тегом, VLAN с двойным тегом (QinQ и 802.1ad), диапазоны смежных VLAN и списки несмежных VLAN.

● Мост IEEE: линейные карты поддерживают встроенное мостовое соединение на основе механизмов инкапсуляции IEEE 802.1Q, IEEE 802.1ad, 802.1ah и QinQ VLAN.

● IEEE 802.1s Multiple Spanning Tree (MST): MST расширяет протокол Rapid Spanning Tree Protocol (RSTP) 802.1w для нескольких связующих деревьев, обеспечивая быструю конвергенцию и балансировку нагрузки.

● Шлюз доступа MST. Шлюз доступа MST обеспечивает отказоустойчивый механизм быстрой конвергенции для агрегирования и подключения к кольцам доступа на основе Ethernet.

L2VPN-сервисы

● Службы виртуальной частной локальной сети (VPLS). Эти службы входят в класс VPN, который поддерживает подключение нескольких сайтов в одном домене с мостовым соединением через управляемую сеть IP/MPLS. VPLS предоставляет клиентам интерфейс Ethernet, упрощая границы LAN и WAN для поставщиков услуг и клиентов и поддерживая быстрое и гибкое предоставление услуг, поскольку пропускная способность услуги не привязана к физическому интерфейсу. Все службы в VPLS находятся в одной и той же локальной сети, независимо от их местоположения.

● Иерархическая VPLS (HVPLS): HVPLS обеспечивает уровень иерархии на границе сети VPLS для увеличения масштаба. Поддерживаются два варианта HVPLS: доступ QinQ и доступ Ethernet через MPLS (псевдопроводной).

● Виртуальный частный проводной сервис (VPWS) с Ethernet через MPLS (EoMPLS): EoMPLS передает кадры Ethernet через ядро MPLS с использованием псевдопроводов. Отдельные EFP или трафик всего порта могут передаваться по магистрали MPLS с использованием псевдопроводов к выходному интерфейсу или субинтерфейсу.

● Псевдопроводная избыточность. Псевдопроводная избыточность поддерживает определение резервного псевдопровода для защиты основного псевдопровода, который вышел из строя.

● G.8032: G.8032 — это функция, обеспечивающая защиту менее 50 мс для трафика Ethernet в кольцевой топологии. Реализация Cisco ASR серии 9000 соответствует версии 2 стандарта ITU-T.

● Многосегментное сшивание псевдопроводов: Многосегментное сшивание псевдопроводов — это метод взаимодействия двух псевдопроводов вместе для формирования отношения перекрестного соединения.

Мультикаст

● Многоадресная рассылка IPv4: линейные карты поддерживают версии 2 и 3 протокола управления группами Интернета (IGMPv2 и v3), независимую от протокола многоадресную рассылку с конкретным источником (PIM-SSM), разреженный режим PIM (PIM-SM), сопоставление PIM SSM, источник многоадресной рассылки. Протокол обнаружения (MSDP), многоадресная VPN и точка встречи Anycast (RP).

● Отслеживание IGMP v2 и v3: этот механизм уровня 2 эффективно отслеживает членство в многоадресной рассылке в сети L2VPN. Отдельные соединения IGMP отслеживаются на уровне VLAN или псевдопроводном уровне, а затем результаты суммируются в одно восходящее сообщение о присоединении. В домашних широкополосных развертываниях этот сценарий позволяет сети отправлять только те каналы, которые просматриваются, нижестоящим пользователям.

OA&M

● Ethernet OA&M (EOAM) (IEEE 802.3ah): OA&M на уровне канала Ethernet является жизненно важным компонентом EOAM, который обеспечивает OA&M физического канала для мониторинга состояния канала и помощи в выявлении неисправностей. Наряду со стандартом 802.1ag можно использовать OA&M на уровне канала Ethernet, чтобы помочь в быстром обнаружении отказа канала и сигнализации удаленным конечным узлам о локальном отказе.

● EOAM (IEEE 802.1ag): Управление ошибками подключения Ethernet (E-CFM) — это подмножество EOAM, которое предоставляет многочисленные протоколы и процедуры, позволяющие обнаруживать и проверять путь через мосты 802.1 и локальные сети.

● EOAM (ITU Y.1731): Y.1731 предоставляет два отдельных набора функций: управление неисправностями (FM) и мониторинг производительности (PM). Fault Management основывается на типах сообщений 802.1ag, что позволяет проверять сеть Ethernet и предоставляет набор инструментов для устранения любых обнаруженных неисправностей. Мониторинг производительности позволяет поставщикам услуг предоставлять SLA своим конечным клиентам, измеряя задержку, задержку и потери в сети Ethernet.

● Ethernet LMI (E-LMI): интерфейс локального управления Ethernet (E-LMI) — это протокол между устройством на стороне клиента (CE) и устройством на стороне поставщика (PE). Он работает только на канале пользовательского сетевого интерфейса (UNI) PE-CE и уведомляет устройство CE о состоянии подключения и параметрах конфигурации услуг Ethernet, доступных на порту CE.

● MPLS OA&M: линейные карты поддерживают эхо-запросы маршрута с коммутацией по меткам (LSP), трассировку LSP и VCCV.

Маршрутизация уровня 3

● Маршрутизация IPv4: программное обеспечение Cisco IOS XR поддерживает широкий спектр служб и протоколов маршрутизации IPv4, включая протокол пограничного шлюза (BGP), промежуточную систему-промежуточную систему (IS-IS), открытый кратчайший путь вперед (OSPF), информацию о маршрутизации. Протокол (RIP), статический, многоадресный IPv4, язык политики маршрутизации (RPL), а также функции протокола маршрутизатора горячего резервирования (HSRP) и протокола резервирования виртуального маршрутизатора (VRRP).

● Маршрутизация IPv6. Программное обеспечение Cisco IOS XR поддерживает службы IPv6, включая OSPFv3, IS-IS, протокол избыточности виртуального маршрутизатора (VRRPv6), ретрансляцию DHCPv6 и статическую маршрутизацию.

● Конвергенция, независимая от префикса BGP (PIC): BGP PIC обеспечивает возможность конвергенции маршрутов BGP с использованием инновационной технологии быстрой конвергенции, характерной для программного обеспечения Cisco IOS XR.

MPLS L3VPN

● MPLS L3VPN: функция IP VPN для MPLS позволяет сети программного обеспечения Cisco IOS или программного обеспечения Cisco IOS XR развертывать масштабируемые магистральные услуги VPN уровня 3 IPv4. IP VPN — это основа, которую компании используют для развертывания или администрирования дополнительных услуг, включая приложения и сетевую торговлю для размещения данных, а также услуги телефонии для бизнес-клиентов.

● Оператор, поддерживающий оператора (CSC): CSC позволяет поставщику услуг MPLS VPN подключать географически изолированные сайты с помощью другого поставщика магистральных услуг и при этом поддерживать частное адресное пространство для VPN своих клиентов. CSC реализован в соответствии с определением IETF RFC 4364.

● Выборочная загрузка VRF: Эта функция обеспечивает возможность выборочной загрузки записей базы информации о пересылке (FIB) VRF на линейные карты, которые имеют членство в VRF для каждой VRF. Это обеспечивает большую масштабируемость FIB на уровне шасси без обременения линейных карт ненужными записями FIB.

● 6PE и 6VPE: 6PE и 6VPE позволяют внедрить IPv6 с периферии масштабируемым образом, без каких-либо ограничений адресации IPv6 и не подвергая опасности хорошо контролируемую магистраль IPv4. Это обеспечивает решение с минимальными рисками и эксплуатационными расходами, не влияющее ни на существующую магистраль IPv4/MPLS, ни на пограничные и клиентские сети IPv6.

MPLS Traffic Engineering (TE)

● Управление трафиком MPLS: программное обеспечение Cisco IOS XR поддерживает протоколы MPLS, такие как быстрое перенаправление управления трафиком (TE-FRR), протокол резервирования ресурсов (RSVP), протокол распределения меток (LDP) и протокол целевого распределения меток (T-LDP). .

● Предпочитаемый путь MPLS Traffic Engineering: функции предпочтительного пути туннеля позволяют сопоставлять псевдопровода с конкретными туннелями управления трафиком. Каналы подключения перекрестно подключаются к определенным интерфейсам туннеля MPLS TE вместо IP-адресов удаленного маршрутизатора на границе поставщика (доступны с использованием протокола внутреннего шлюза [IGP] или LDP).

● Автоматическая настройка полосы пропускания MPLS Traffic Engineering: автоматическая настройка полосы пропускания MPLS TE предоставляет средства для автоматической настройки распределения полосы пропускания для туннелей управления трафиком на основе их измеренной нагрузки трафика.

● Управление трафиком точка-многоточка (P2MP): Функция MPLS P2MP TE позволяет перенаправлять трафик MPLS из одного источника в несколько пунктов назначения. P2MP TE обеспечивает единую точку управления трафиком и возможность настраивать явные пути для оптимизации распределения трафика, в то же время расширяя защиту FRR на суб-LSP P2MP TE.

Высокая доступность

● MPLS TE-FRR: MPLS Traffic Engineering-FRR обеспечивает защитную коммутацию уровня 3 для сетей, в настоящее время сконфигурированных с MPLS LSP. MPLS TE-FRR обеспечивает временную перемаршрутизацию отказавшего канала, узла или пути.

● Обнаружение двунаправленной пересылки (BFD): BFD — это протокол обнаружения, разработанный для обеспечения быстрого обнаружения сбоя пути для всех типов носителей, инкапсуляций, топологий и протоколов маршрутизации.

● Пакеты агрегации каналов 802.3ad. Линейные карты поддерживают набор из нескольких каналов для обеспечения дополнительной отказоустойчивости и возможности балансировки нагрузки трафика по нескольким каналам-членам.

● Группа агрегации каналов с несколькими шасси (MC-LAG): MC-LAG предоставляет основанный на стандартах пакет 802.3ad для подключаемого устройства для доступа к паре маршрутизаторов агрегации Cisco ASR серии 9000, которые отображаются как один маршрутизатор для подключаемого устройства. Возможно быстрое восстановление даже в случае сбоя соединения или узла, что улучшает условия работы подключаемого устройства. MC-LAG может работать с длинным списком решений на маршрутизаторах Cisco ASR серии 9000, таких как L2VPN и L3VPN для бизнеса, транспортная сеть для жилых помещений, мобильная агрегация и периферия поставщика услуг.

Управляемость

Управляемость программного обеспечения Cisco IOS XR: эта функция предоставляет стандартные отраслевые интерфейсы управления, включая модульный интерфейс командной строки (CLI), простой протокол управления сетью (SNMP), протокол обнаружения Cisco (CDP), протокол обнаружения канального уровня (LLDP) и собственный XML. интерфейсы.

Smart Call Home (SCH): эта возможность проактивной поддержки выявляет и сообщает о проблемах до того, как они повлияют на ваш бизнес. Это позволяет сократить время на устранение неполадок и ускорить решение проблем с сетью.

Cisco Active Network Abstraction (ANA): Cisco ANA — это гибкая, независимая от поставщика структура управления мультитехнологической мультисервисной сетевой средой. Работая между сетью и уровнем системы поддержки операций (OSS), Cisco ANA объединяет виртуальные сетевые элементы (VNE) в программную виртуальную сеть так же, как элементы реальной сети создают реальную сеть. Cisco ANA динамически обнаруживает сетевые компоненты и отслеживает состояние сетевых элементов практически в реальном времени. Cisco ANA предлагает поставщикам услуг:

● Упрощенная интеграция приложений OSS с сетевой информацией.

● Гибкая общая инфраструктура для управления сетевыми ресурсами

● Согласованные процедуры и интерфейсы для всех элементов сети

Безопасность

Программное обеспечение Cisco IOS XR. Программное обеспечение Cisco IOS XR предоставляет комплексные функции сетевой безопасности, включая списки контроля доступа (ACL); защита плоскости управления; аутентификации маршрутизации; аутентификация, авторизация и учет (AAA) и TACACS+; протокол защищенной оболочки (SSH); SNMPv3; и ведущую поддержку языка политики маршрутизации (RPL).

ACL уровня 2: вы можете использовать эту функцию безопасности для фильтрации пакетов в EVC на основе MAC-адресов.

Списки ACL уровня 3: эта функция обеспечивает сопоставление списков ACL по атрибутам пакетов IPv4.

Безопасность: поддерживаются многие важные функции безопасности:

● 802.1ad Протокол управления уровня 2 (L2CP) и фильтрация блока данных протокола моста (BPDU)

● Ограничение MAC-адресов для каждого домена EFP или моста

● Одноадресная, многоадресная и широковещательная блокировка управления штормом на любом интерфейсе или порту.

● Блокировка неизвестного одноадресного флуда (UUFB)

● Отслеживание протокола динамической конфигурации хоста (DHCP)

● Одноадресная переадресация по обратному пути (URPF)

● Безопасность уровня управления

● Динамическая проверка ARP (DAI)

● Защита от источника IP (IPSG)

Связь

10-Мбит/с, 100-Мбит/с, 1-Гбит/с и 10-Гбит/с 802.3 Ethernet

Память

4 ГБ динамической памяти

Параметры

Каждая линейная карта доступна как низкая очередь, базовая или расширенная линейная карта.

Физические размеры (В х Ш х Г); масса

14 х 1,72 х 20,5 дюйма (35,56 х 4,37 х 52,07 см)

14–19 фунтов (6,35–8,62 кг)

Власть

Максимальная 350 Вт – 630 Вт (в зависимости от типа карты); типичная 310 Вт – 565 Вт (в зависимости от типа карты)

Рабочая температура (номинальная)

от 41 до 104ºF (от 5 до 40ºC)

Рабочая Температура

(короткий срок)

от 23 до 131ºF (от –5 до 55ºC)

Рабочая влажность (номинальная) (относительная влажность)

от 10 до 85%

Температура хранения

от –40 до 158ºF (от –40 до 70ºC)

Хранение (относительная влажность)

от 5 до 95%

Примечание: не более 0,024 кг воды на 1 кг сухого воздуха.

Рабочая высота

От –60 до 4000 м (до 2000 м в соответствии с требованиями IEC, EN, UL и CSA 60950)

Стандарты построения сетевого оборудования (NEBS)

Серия Cisco ASR 9000 предназначена для удовлетворения следующих требований:

● SR-3580: Уровни критериев NEBS (уровень 3)

● GR-1089-CORE: ЭМС и безопасность NEBS

● GR-63-CORE: физическая защита NEBS

● VZ.TPR.9205: Verizon TEEER

Стандарты ЕТСИ

Cisco ASR серии 9000 разработана в соответствии (идет квалификация):

● EN300 386: Телекоммуникационное сетевое оборудование (EMC)

● ETSI 300 019 Класс хранения 1.1

● ETSI 300 019 Транспортный класс 2.3

● ETSI 300 019 Стационарное использование, класс 3.1

● EN55022: Оборудование информационных технологий (выбросы)

● EN55024: Оборудование информационных технологий (защищенность)

● EN50082-1/EN-61000-6-1: Общий стандарт устойчивости

Стандарты ЭМС

Серия Cisco ASR 9000 предназначена для удовлетворения следующих требований:

● FCC класс А

● ICES 003 Класс А

● AS/NZS 3548 класс А

● СИСПР 22 (EN55022), класс А

● VCCI класс А

● BSMI Класс А

● IEC/EN 61000-3-2: Гармоники в сети электропитания.

● IEC/EN 61000-3-3: Колебания напряжения и мерцание

● EN 50121-4: Электромагнитная совместимость для железных дорог.

Иммунитет

Серия Cisco ASR 9000 предназначена для удовлетворения следующих требований:

● IEC/EN-61000-4-2: Устойчивость к электростатическому разряду (контакт 8 кВ, воздух 15 кВ)

● IEC/EN-61000-4-3: устойчивость к излучению (10 В/м)

● IEC/EN-61000-4-4: Устойчивость к быстрым переходным процессам (питание 2 кВ, сигнал 1 кВ)

● IEC/EN-61000-4-5: порт перенапряжения переменного тока (4 кВ CM, 2 кВ DM)

● IEC/EN-61000-4-5: Сигнальные порты (1 кВ)

● IEC/EN-61000-4-5: Порт перенапряжения постоянного тока (1 кВ)

● IEC/EN-61000-4-6: Устойчивость к кондуктивным помехам (10 В среднеквадратичного значения)

● IEC/EN-61000-4-8: Устойчивость к магнитному полю промышленной частоты (30 А/м)

● IEC/EN-61000-4-11: Провалы напряжения, кратковременные прерывания и колебания напряжения

● EN 50121-4: Электромагнитная совместимость для железных дорог.

Безопасность

Серия Cisco ASR 9000 предназначена для удовлетворения следующих требований:

● UL/CSA/IEC/EN 60950-1

● IEC/EN 60825 Лазерная безопасность

● АКА TS001

● AS/NZS 60950

● FDA: Свод федеральных правил лазерной безопасности
