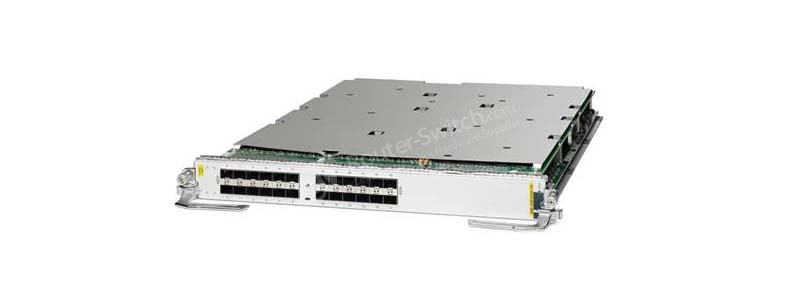

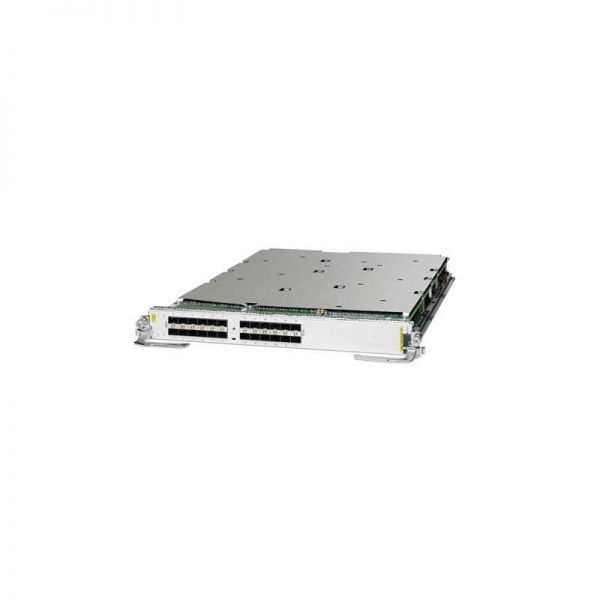

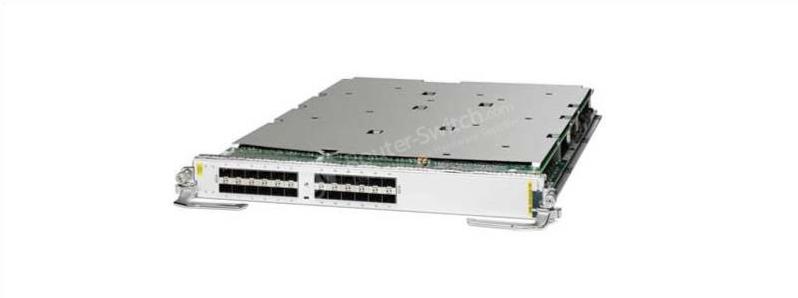

A9K-24X10GE-SE Cisco ASR 9000 Ethernet Linecard

Спецификация A9K-24X10GE-SE

номер части

A9K-24X10GE-SE

Описание продукта

Линейная карта Cisco ASR 9000 с 24 портами 10GE, оптимизированная для границы обслуживания, требуется оптика SFP+

Совместимость шасси

Совместимость с шасси Cisco ASR серии 9000 на 22, 10 и 6 слотов.

Плотность портов

24 порта 10 Gigabit Ethernet на линейную карту

Ethernet

● IEEE 802.3, 10 Гбит/с

● Мониторинг физического уровня 10 Gigabit Ethernet

● Управление потоком IEEE 802.x

● Полнодуплексный режим

● Счетчики байтов и пакетов для каждого порта для отброшенных политик; переподписка падает; ошибка проверки циклическим избыточным кодом (CRC) сбрасывается; размеры пакетов; и одноадресные, многоадресные и широковещательные пакеты

Производительность

● Пропускная способность 10 Гбит/с на порт

Параметры

Каждая линейная карта доступна либо как линейная карта, оптимизированная для границы службы (улучшенное качество обслуживания), либо как линейная карта, оптимизированная для передачи пакетов (базовое качество обслуживания).

Надежность и доступность

Поддержка онлайн-вставки и извлечения линейной карты (OIR) без воздействия на систему

Физические размеры (В х Ш х Г); масса

14 х 1,72 х 20,5 дюйма; 14 фунтов (35,56 х 4,37 х 52,07 см; 6,35 кг)

Стандарты построения сетевого оборудования (NEBS)

Маршрутизаторы Cisco ASR серии 9000 разработаны с учетом следующих требований:

● SR-3580: Уровни критериев NEBS (уровень 3)

● GR-1089-CORE: ЭМС и безопасность NEBS

● GR-63-CORE: физическая защита NEBS

Рабочая температура (номинальная)

от 41 до 104ºF (от 5 до 40ºC)

Рабочая температура (кратковременно)

от 23 до 131ºF (от –5 до 55ºC)

Примечание. Краткосрочное относится к периоду не более 96 часов подряд и в общей сложности не более 15 дней в 1 году (всего 360 часов в любой год, но не более 15 случаев в течение этого 1-летнего периода). ).

Рабочая влажность (номинальная) (относительная влажность)

от 10 до 85%

Температура хранения

от -40 до 158ºF (от -40 до 70ºC)

Хранение (относительная влажность)

от 5 до 95%

Примечание: не более 0,024 кг воды на кг сухого воздуха.

Рабочая высота

от -60 до 4000 м (до 2000 м в соответствии с требованиями IEC, EN, UL и CSA 60950)

Стандарты ЕТСИ

Маршрутизаторы Cisco ASR серии 9000 разработаны с учетом следующих требований:

● EN300 386: Телекоммуникационное сетевое оборудование (EMC)

● ETSI 300 019 Класс хранения 1.1

● ETSI 300 019 Транспортный класс 2.3

● ETSI 300 019 Стационарное использование, класс 3.1

● EN55022: Оборудование информационных технологий (излучение)

● EN55024: Оборудование информационных технологий (защищенность)

● EN50082-1/EN-61000-6-1: Общий стандарт устойчивости

Стандарты ЭМС

Маршрутизаторы Cisco ASR серии 9000 разработаны с учетом следующих требований:

● FCC класс А

● ICES 003 Класс А

● AS/NZS 3548 класс А

● СИСПР 22 (EN55022), класс А

● VCCI класс А

● BSMI Класс А

● IEC/EN 61000-3-2: Гармоники в сети электропитания.

● IEC/EN 61000-3-3: Колебания напряжения и мерцание

Иммунитет

Маршрутизаторы Cisco ASR серии 9000 разработаны с учетом следующих требований:

● IEC/EN-61000-4-2: Устойчивость к электростатическому разряду (контакт 8 кВ, воздух 15 кВ)

● IEC/EN-61000-4-3: устойчивость к излучению (10 В/м)

● IEC/EN-61000-4-4: Устойчивость к быстрым переходным процессам (мощность 2 кВ, сигнал 1 кВ)

● IEC/EN-61000-4-5: порт перенапряжения переменного тока (4 кВ CM, 2 кВ DM)

● IEC/EN-61000-4-5: Сигнальные порты (1 кВ)

● IEC/EN-61000-4-5: Порт перенапряжения постоянного тока (1 кВ)

● IEC/EN-61000-4-6: Устойчивость к кондуктивным помехам (10 В среднеквадратичного значения)

● IEC/EN-61000-4-8: Устойчивость к магнитному полю промышленной частоты (30 А/м)

● IEC/EN-61000-4-11: Провалы напряжения, кратковременные прерывания и колебания напряжения

Безопасность

Маршрутизаторы Cisco ASR серии 9000 разработаны с учетом следующих требований:

● UL/CSA/IEC/EN 60950-1

● IEC/EN 60825 Лазерная безопасность

● АКА TS001

● AS/NZS 60950

● FDA – Свод федеральных правил лазерной безопасности.
