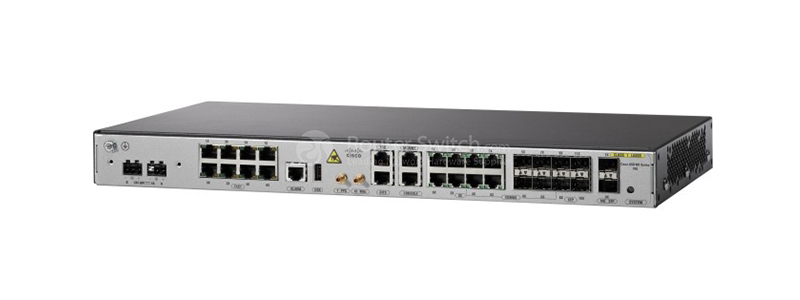

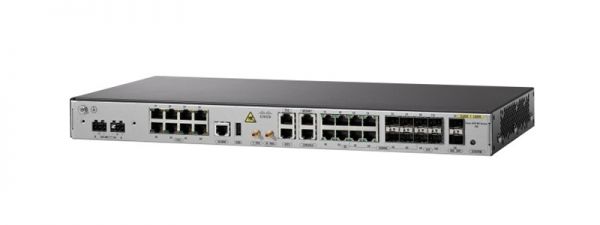

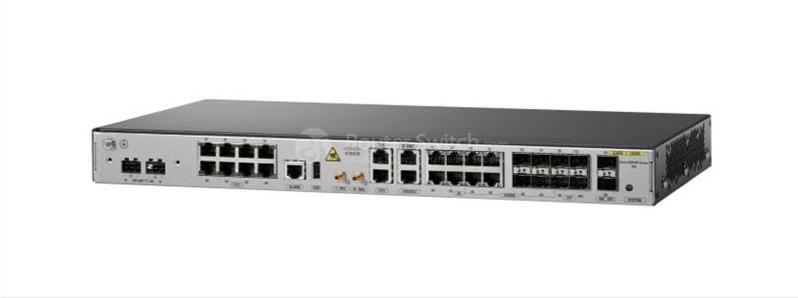

A901-6CZ-FT-D Cisco ASR 901 Series Chassis

Технические характеристики A901-6CZ-FT-D

Описание

Шасси маршрутизатора агрегации Cisco ASR серии 901, интерфейсы Ethernet и TDM, 10 GE, питание постоянного тока, USB

Технические характеристики системы

Размеры (В х Ш х Г)

1,7 x 17,5 x 9,1 дюйма (43,2 x 444,5 x 231 мм), 1RU

Масса

8,15 фунта (3,7 кг)

Память

Флэш-память: 128 МБ (встроенная флэш-память)

Системная память: 1 ГБ (DDR3)

Крепления для стойки

10 моделей GE:

· 19-дюймовый. вариант монтажа в стойку

· 23 дюйма. вариант монтажа в стойку

· Возможность монтажа в стойку ETSI

· Возможность установки в 19-дюймовую стойку. шкафы

· Возможность установки в стойку для 23-дюймовых дисков. шкафы

· Возможность установки в стойку для шкафов ETSI

· Возможность настенного крепления

Порты Ethernet

4 порта Gigabit Ethernet 100/1000 RJ-45

4 порта Gigabit Ethernet 1 SFP

4 комбинированных порта 1 Gigabit Ethernet

2 порта 10 Gigabit Ethernet (только для моделей 10 GE)

порты TDM

8 Т1/Е1

Консольный порт

1 (до 115,2 Кбит/с)

USB-порт

1 поддерживается на следующих моделях шасси:

Внешние порты синхронизации

Вход BITS, ввод/вывод 10 МГц, ввод/вывод 1 PPS, интерфейс ToD и SyncE

Поклонники

10 моделей GE: три вентилятора с резервированием

Расход воздуха

Поток воздуха слева направо

Прокладка кабеля

Кабели доступа к передней панели и светодиодные индикаторы

Источники питания

2 источника питания (только постоянного тока); резервирование модулей: 1:1

Среднее время наработки на отказ (MTBF)

378 490 часов

Характеристики питания

Потребляемая мощность

10 моделей GE: двойной DC

Максимальная входная мощность постоянного тока и рассеиваемая мощность при напряжении питания 48 В:

· A901-6CZ-FD: 58 Вт

· A901-6CZ-FS-D: 59 Вт

· A901-6CZ-FT-D: 67 Вт

Номинальная мощность

10 моделей GE:

· Номинальное входное напряжение постоянного тока: 24 В постоянного тока, -48 В постоянного тока, -60 В постоянного тока

Номинальный входной ток постоянного тока: максимум 4 А

Разъем питания

6-позиционный двухуровневый многоуровневый разъем, включающий два ввода, питание постоянного тока A и B (AMPHENOL ELVA06100), и 3-позиционные ответные разъемы для каждого ввода (AMPHENOL ELVP03100)

Экологические характеристики

Рабочая Температура

от -40 до 149°F (от -40 до 65°C)

Нерабочая температура

от -40 до 158°F (от -40 до 70°C)

Относительная влажность

от 10 % до 85 %, без конденсации, ±5 %

Рабочая высота

13 000 футов (4000 м) максимум 104°F (40°C) окружающей среды

Акустический шум

10 моделей GE: 61 дБА с вентилятором 19 куб. футов в минуту

Расход воздуха

10 моделей GE: 57 кубических футов в минуту
