C1-ASR1002-X/K9 Обзор
C1-ASR1002-X/K9 — это ASR1002-X с программным обеспечением Cisco ONE. Пакеты программного обеспечения Cisco ONE предоставляют экономичный и гибкий способ приобретения программного обеспечения для вашего центра обработки данных, маршрутизации, коммутации и беспроводной связи.
Маршрутизатор Cisco ASR 1002-X поставляется в корпусе из 2 стоек, процессор маршрутизации для плоскости управления, встроенный в сервисный процессор для трафика плоскости данных, а также плата-носитель, предназначенная для размещения модулей ввода-вывода, адаптеры общих портов, все интегрированные в шасси. Маршрутизатор ASR 1002-X оснащен 6 встроенными портами SFP и 3 слотами для подключения ввода-вывода. Встроенные встроенные сервисные процессоры обеспечивают 4 уровня производительности системы: 5 Гбит/с по умолчанию, 10, 20, 36 Гбит/с при обновлении лицензии на программное обеспечение без необходимости в каком-либо дополнительном оборудовании. Встроенный процессор маршрутизации по умолчанию поставляется с 4 Гб DRAM с возможностью расширения до 8, 16 Гб.
Краткие характеристики

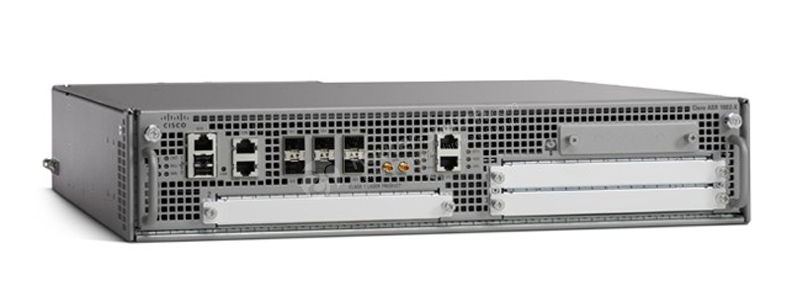

На рис. 1 показан внешний вид C1-ASR1002-X/K9.
ASR1002-X" src="/upload/media/wysiwyg/Cisco-ASR-Routers/ASR1002-X/ASR1002-X.jpg" title="Cisco ASR1002-X">
В Таблице 1 показаны краткие характеристики.
| Код продукта | C1-ASR1002-X/K9 |
| Высота стойки | 2RU |
| Пропускная способность системы | 5G (по умолчанию) / 10G, 20G, 36G (обновление) |
| Процессор маршрутизатора (RP) | Двухъядерный процессор 2,13 ГГц |
| Встроенный порт Gigabit Ethernet | 6 портов SFP |
| Избыточность | Программное обеспечение (лицензия приобретается отдельно) |
| ESP Cisco ASR серии 1000 | 1 слот ESP |
| Линейная карта SIP и Ethernet | Встроенный ASR 1000-SIP10, без возможности обновления |
| Монтаж в стойку | 19-дюймовый |
| DRAM-память | 4 ГБ совместно используется RP, ESP и SIP. |
| Флэш-память | 8 ГБ |
| Адаптеры общих портов | 3 СПА-слота |
| Внешняя флэш-память USB | Поддержка флэш-памяти USB объемом 4 ГБ |
информация о продукте

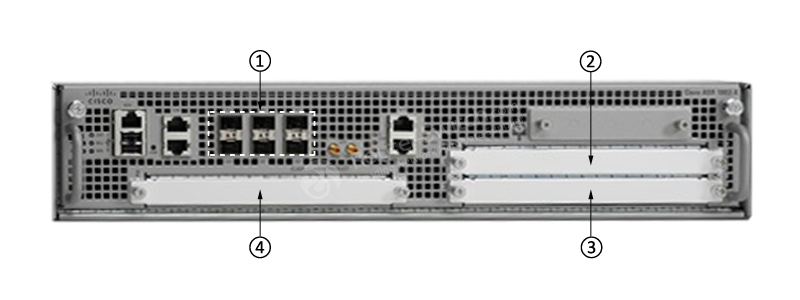

На рис. 2 показана передняя панель C1-ASR1002-X/K9.
ASR1002-X Front Panel" src="/upload/media/wysiwyg/Cisco-ASR-Routers/ASR1002-X/ASR1002-X_Front_Panel.jpg" title="Передняя панель Cisco ASR1002-X">
Примечания:
①Встроенный 6x1GE SPA в слоте 0 ②SPA, слот 1 ③SPA, слот 3 ④SPA, слот 2

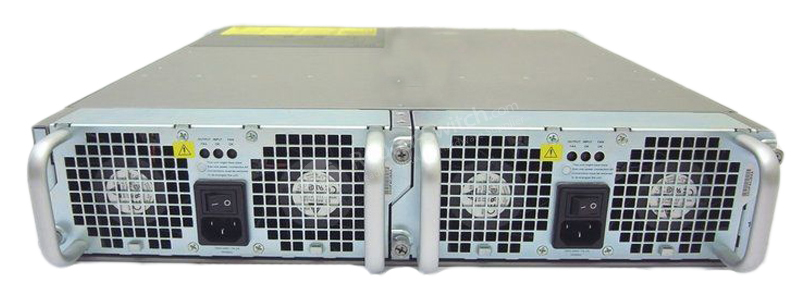

На рис. 3 показана задняя панель C1-ASR1002-X/K9 с источником питания переменного тока.
ASR1002-X Back Panel" src="/upload/media/wysiwyg/Cisco-ASR-Routers/ASR1002-X/ASR1002-X_Back_Panel.jpg" title="Задняя панель Cisco ASR1002-X">
· ASR1002-X также поддерживает источник питания постоянного тока, но отличается задней панелью.
· Внимание! Используйте только блоки питания переменного тока или блоки питания постоянного тока в маршрутизаторе Cisco ASR 1002-X. Не смешивайте типы источников питания.
Конфигурация
В Таблице 2 показана рекомендуемая конфигурация.
| Предметы | Количество | Описания |
| АСР1К-ББ | 1 | ASR1K-BNG/LNS — только отслеживание |
| L-SLASR1-IPB= | 1 | Лицензия Cisco ASR 1000 IP BASE |
| M-ASR1002X-4GB | 1 | Cisco ASR 1002-X 4 ГБ ОЗУ |
| САСР1К2ХУ-313С | 1 | Cisco ASR 1002-X IOS XE UNIVERSAL — БЕЗ ШИФРОВАНИЯ |
| ASR1002-PWR-AC | 2 | Блок питания переменного тока Cisco ASR1002 |
| CAB-AC-РА | 2 | Шнур питания, 110 В, под прямым углом |
