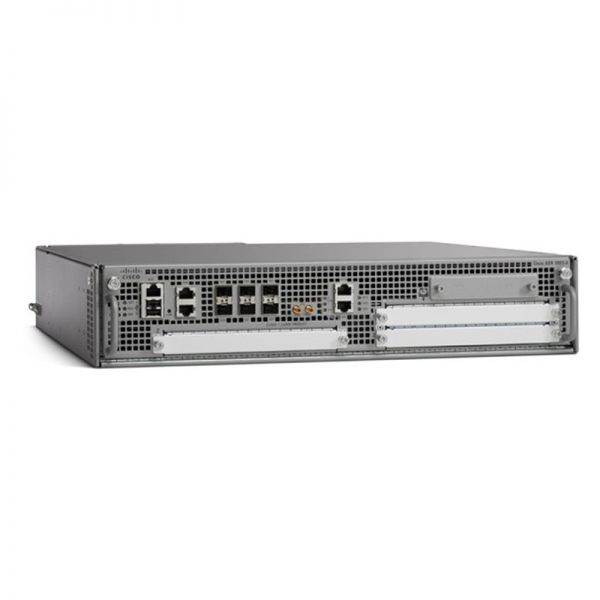

C1-ASR1002-HX/K9 - Cisco 1000 Series ASR Platform

C1-ASR1002-HX/K9 Спецификация

Физические характеристики

Высота: 3,5 дюйма (88,9 мм)

Ширина: 17,3 дюйма (439,4 мм)

Глубина: 19,25 дюйма (489,0 мм)

Масса:

● 34 фунта (15,45 кг) (с двумя блоками питания переменного тока)

● 34 фунта (15,45 кг) (с двумя блоками питания постоянного тока)

Память по умолчанию

16 ГБ DRAM совместно используется процессором маршрутизации, ESP и MIP.

Количество поддерживаемых линейных карт SIP или Ethernet

Интегрирован в шасси

Адаптеры общих портов

Н/Д

Адаптеры портов Ethernet

1 слот EPA

ESP Cisco ASR серии 1000

Интегрирован в шасси

Процессор маршрутов

Встроен в корпус: процессор маршрутизации Cisco ASR серии 1002-HX.

Избыточность

Программное обеспечение: Да

Встроенные порты Gigabit Ethernet

Да: 8 портов Gigabit Ethernet SFP

Встроенный 10-гигабитный Ethernet-порт.

Да: восемь портов 10 Gigabit Ethernet Small Form-Factor Plus Pluggable (SFP+)

Примечание. Скорость встроенных портов 10 ГБ нельзя уменьшить до 1 ГБ.

Модуль сетевого интерфейса

Да

Поддержка ESP

Эквивалент ESP 100 Гбит/с Cisco ASR серии 1000 (ASR1000-ESP100)

Пропускная способность ESP

100 Гбит/с

ESP-память

Совместно использовать одну и ту же память управления на процессоре маршрутов

SIP и линейные карты Ethernet

Встроен в шасси: не подлежит модернизации

Встроенное аппаратное шифрование

Да: поддержка шифрования до 25 Гбит/с

Минимальная версия программного обеспечения Cisco IOS XE

Программное обеспечение Cisco IOS XE версии 16.2.1S

Монтаж в стойку

Да: 19 дюймов

Настенное крепление

Нет

Внешняя флэш-память USB

Поддержка флэш-памяти USB емкостью 1 ГБ

Резервный источник питания

Да: два источника питания по умолчанию; вариант источника питания переменного или постоянного тока

Примечание. Сочетание одного источника питания переменного и одного постоянного тока не поддерживается.

Входная мощность

Широкий диапазон входного напряжения переменного тока (от 85 до 264 В переменного тока)

DC по всему миру

(от -40 до -72; -48 В номинально)

Потребляемая мощность

● Максимум (постоянный ток): 500 Вт

● Максимум (переменный ток): 500 Вт

Расход воздуха

Спереди назад

Рабочая температура (номинальная)

от 32 до 104°F

(от 0 до 40°C)

Рабочая температура (кратковременно)

от 32 до 122°F

(от 0 до 50°C)

Рабочая влажность (номинальная) (относительная влажность)

от 10 до 85%

Рабочая влажность (кратковременно)

от 5 до 90%

Температура хранения

от -40 до 150°F

(от -40 до 70°C)

Влажность хранения (относительная влажность)

от 5 до 95%

Рабочая высота

от -500 до 10 000 футов

(от 152 до 3048 метров)

Стандарты построения сетевого оборудования (NEBS)

ГР-1089 и ГР-63

Стандарты ЭМС

Выбросы

● FCC 47CFR15, класс А

● AS/NZS СИСПР 22

● СИСПР 22 Класс А

● EN55022 Класс А

● ICES-003 Класс А

● VCCI класс А

● CNS-13438 Класс А

● EN61000-3-2

● EN61000-3-3

Иммунитет

● IEC/EN61000-4-2 Устойчивость к электростатическому разряду

● IEC/EN61000-4-3 Устойчивость к излучению

● IEC/EN61000-4-4 Устойчивость к EFT-B

● IEC/EN61000-4-5 Перенапряжение

● IEC/EN61000-4-6 Устойчивость к кондуктивным помехам

● IEC/EN61000-4-8 Устойчивость к магнитному полю промышленной частоты

● IEC/EN61000-4-11 Падения напряжения, кратковременные прерывания и колебания напряжения

ETSI/EN

● EN55022/CISPR 22 Информационное оборудование (излучение)

● EN55024/CISPR 24 Информационное оборудование (защищенность)

● EN300 386 Телекоммуникационное сетевое оборудование

● EN50082-1/EN61000-6-1 Общий стандарт устойчивости

Стандарт безопасности

УЛ60950-1

CSA C22.2 № 60950-1-03

ЕН 60950-1

МЭК 60950-1

АС/НЗС 60950.1
