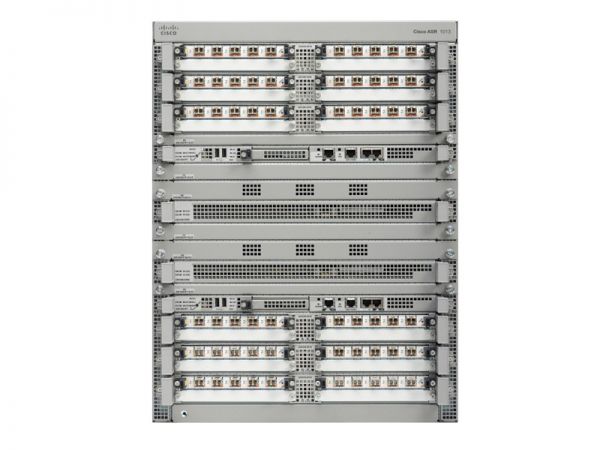

ASR1013 Cisco ASR 1000 Chassis

Характеристики

Модель : ASR1013

Детали : Шасси Cisco ASR 1000 ASR1013

Информация на сайте Firstlan.ru, включая цены и характеристики, представлена для справки и не является публичной офертой, определяемой положениями Статьи 437 Гражданского кодекса РФ. Договор заключается только после предварительного согласования наличия, наименования и количества товара.

ASR1013 Обзор

Этот продукт представляет собой шасси Cisco ASR 1013, двойной P/S. Перед началом работы маршрутизатора необходимо установить необходимые компоненты. По поводу его конфигурации вы можете связаться с нами через Live Chat или по электронной почте genius@firstlan.ru .

Маршрутизатор Cisco ASR 1013 поддерживает модули карт полной ширины. Он разработан с одной промежуточной платой с разъемами на одной промежуточной плате интерфейса. Маршрутизатор Cisco ASR 1013 поддерживает:

· До 6 модулей адаптеров портов общего доступа ASR1000-SIP40G

· До 24 общих адаптеров портов (SPA) и до шести SIP

· Два встроенных сервисных процессора

· Маршрутизатор Cisco ASR1000-RP2

· Счетверенные блоки питания (резервные пары) по умолчанию; выбор источников питания переменного или постоянного тока и двух зон питания.

Краткие характеристики

Модели	ASR1013
Масштабируемость	от 40 до 200 Гбит/с
Предназначен для	Интернет-периферия крупного предприятия, поставщик услуг
Высота стойки	13U
Адаптеры общих портов	24
Адаптеры портов Ethernet	12
Слоты процессора встроенных служб	2
Слоты процессора маршрутизации	2
Количество поддерживаемых интерфейсных процессоров SPA (SIP)	6
Избыточность	Да: оборудование
Размер (В х Ш х Г)	579,1 х 437,4 х 461,0 мм

Компоненты системного уровня

Эти компоненты следует приобретать отдельно.

Компоненты	Модели	Подробности
Процессор интерфейса SPA	Cisco ASR1000-SIP40	Процессор интерфейса SPA Cisco ASR1000 серии 40G
Встроенный сервисный процессор	Cisco ASR1000-ESP40	Процессор Cisco ASR 1000 ASR1000-ESP40
	Cisco ASR1000-ESP100	Процессор Cisco ASR 1000 ASR1000-ESP100
	Cisco ASR1000-ESP200	Процессор Cisco ASR 1000 ASR1000-ESP200
Процессор маршрутов	ASR1000-RP2	Процессор Cisco ASR 1000 ASR1000-RP2

Сертификаты качества

Сравните с аналогичными товарами

Модели	ASR1001	ASR1001-X	ASR1002	ASR1002-X	ASR1004	ASR1006	ASR1013
Масштабируемость	от 2,5 до 5 Гбит/с	от 2,5 до 20 Гбит/с	от 2,5 до 5, 10, 20 Гбит/с	от 5 до 36 Гбит/с	от 10 до 40 Гбит/с	от 10 до 100 Гбит/с	от 40 до 200 Гбит/с
Высота стойки	1U	1U	2U	2U	4U	6U	13U
Порты SFP	4 х 1G	6 х 1 г	4 х 1G	6 х 1G	Необязательный	Необязательный	Необязательный
СПА-слоты	1	1	3	3	8	12	24
SIP-слоты	Интегрированный	Интегрированный	Интегрированный	Интегрированный	2	3	6
Слоты ESP	Интегрированный	Интегрированный	1	Интегрированный	1	2	2
Слоты RP	Интегрированный	Интегрированный	Интегрированный	Интегрированный	1	2	2

Спецификация

ASR1013 Спецификация

Спецификация ASR1013
Физические характеристики Примечание. Глубина относится к размеру корпуса от края до края и не включает такие выступы, как рукоятки плат, рукоятки блока питания и кронштейны для укладки кабелей. Дополнительную информацию см. в соответствующем руководстве по установке оборудования.	Высота: 22,8 дюйма (579,1 мм) Ширина: 17,2 дюйма (437,4 мм) Глубина: 18,15 дюйма (461,0 мм) Масса: ● 83,46 кг (184,0 фунта) (с резервным блоком питания переменного тока, SPA, процессором маршрутизации, заглушками SIP, двумя ESP Cisco ASR серии 1000 40 Гбит/с [ASR1000-ESP40] или ESP серии ASR1000 100 Гбит/с [ASR1000-ESP100] или ESP 200 Гбит/с серии ASR1000 [ASR1000-ESP200], два RP2 Cisco ASR серии 1000 [ASR1000-RP2], шесть SIP-модулей Cisco ASR серии 1000 40 Гбит/с [ASR1000-SIP40] и без SPA)
Память по умолчанию	8 ГБ динамической памяти RP2 8 ГБ динамической памяти RP3
Количество поддерживаемых линейных карт SIP или Ethernet	6
Адаптеры общих портов	24 СПА-слота
Адаптеры портов Ethernet	12 слотов EPA
ESP Cisco ASR серии 1000	2 слота ESP
Процессор маршрутов	2 слота обработчика маршрутов
Избыточность	Оборудование: Да
Встроенные порты Gigabit Ethernet	0
Встроенный 10-гигабитный Ethernet-порт.	Нет
Модуль сетевого интерфейса	Нет
Cisco ASR серии 1000	Cisco ASR 1013
Поддержка ESP	Cisco ASR серии 1000 ESP 40 Гбит/с (ASR1000-ESP40), Cisco ASR серии 1000 ESP 100 Гбит/с (ASR1000-ESP100) и Cisco ASR серии 1000 ESP 200 Гбит/с (ASR1000-ESP200)
Пропускная способность ESP	от 40 до 200 Гбит/с
ESP-память	Cisco ASR серии 1000 ESP 40 Гбит/с (ASR1000-ESP40): 8 ГБ ОЗУ Cisco ASR серии 1000 ESP 100 Гбит/с (ASR1000-ESP100): 16 ГБ DRAM Cisco ASR серии 1000 ESP 200 Гбит/с (ASR1000-ESP200): 32 ГБ DRAM
SIP и линейные карты Ethernet	Поддержка платы несущей SIP 40 Гбит/с Cisco ASR серии 1000 (ASR1000-SIP40), платы несущей MIP 100 Гбит/с Cisco ASR1000 (ASR1000-MIP100) и фиксированной линейной карты Ethernet ASR 1000; две линейные карты 10 GE + двадцать 1 GE (ASR1000-2T+20X1GE); и шесть линейных карт 10 GE (ASR1000-6TGE)
Встроенное аппаратное шифрование	Да: на Cisco ASR серии 1000 ESP 40 Гбит/с (ASR1000-ESP40) с поддержкой шифрования до 11 Гбит/с, Cisco ASR серии 1000 ESP 100 Гбит/с (ASR1000-ESP100) с поддержкой шифрования до 29 Гбит/с и Cisco ASR серии 1000 ESP 200 Гбит/с (ASR1000-ESP200) с поддержкой шифрования до 78 Гбит/с
Минимальная версия программного обеспечения Cisco IOS XE	Для Cisco ASR серии 1000 ESP 40 Гбит/с (ASR1000-ESP40) требуется программное обеспечение Cisco IOS XE версии 3.1.0S, для ASR серии 1000 ESP 100 Гбит/с (ASR1000-ESP100) требуется программное обеспечение Cisco IOS XE версии 3.7.0S, а для ASR 1000 серии 200 -Gbps ESP (ASR1000-ESP200) требует программного обеспечения Cisco IOS XE версии 3.10.0S
Монтаж в стойку	Да: 19 дюймов
Настенное крепление	Нет
Внешняя флэш-память USB	Поддержка флэш-памяти USB емкостью 1 ГБ
Резервный источник питания	Да: четыре источника питания (резервные пары) по умолчанию; выбор источника питания переменного или постоянного тока Примечание. Сочетание блоков питания переменного и постоянного тока не поддерживается.
Входная мощность	Диапазон переменного тока по всему миру (от 180 до 264 В; 240 В; номинальная частота 60 или 50 Гц) DC по всему миру (от -40,5 до -72; -48В номинал)
Потребляемая мощность	● Максимальная (постоянный ток): 4200 Вт ● Максимальная (переменный ток-высокая линия): 4000 Вт ● Максимальная (выходная): 3390 Вт
Расход воздуха	Спереди назад
Рабочая температура (номинальная)	То же, что и для Cisco ASR 1001-X
Рабочая температура (кратковременно)	То же, что и для Cisco ASR 1001-X
Рабочая влажность (номинальная) (относительная влажность)	То же, что и для Cisco ASR 1001-X
Рабочая влажность (кратковременно)	То же, что и для Cisco ASR 1002
Температура хранения	То же, что и для Cisco ASR 1001-X
Влажность хранения (относительная влажность)	То же, что и для Cisco ASR 1001-X
Рабочая высота	То же, что и для Cisco ASR 1001-X
Стандарты построения сетевого оборудования (NEBS)	ГР-1089 и ГР-63
Стандарты ЭМС	То же, что и для Cisco ASR 1001-X
Стандарт безопасности
