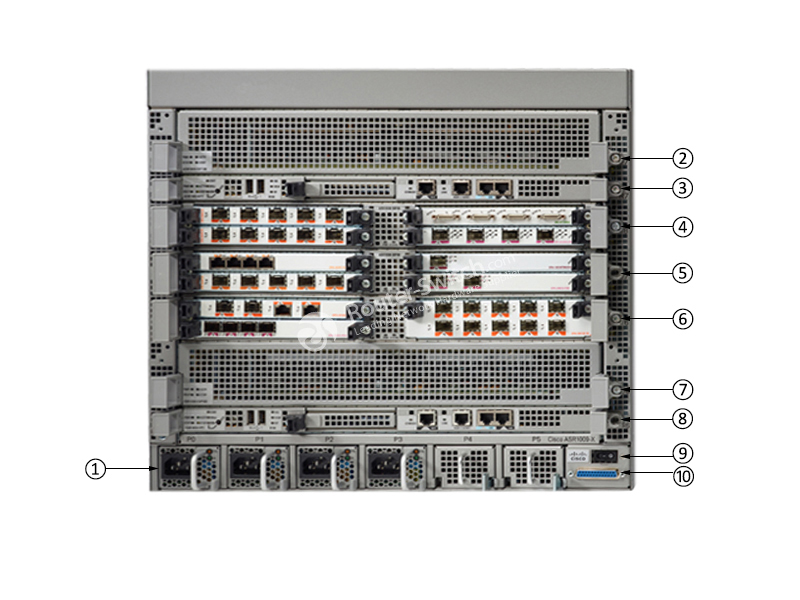

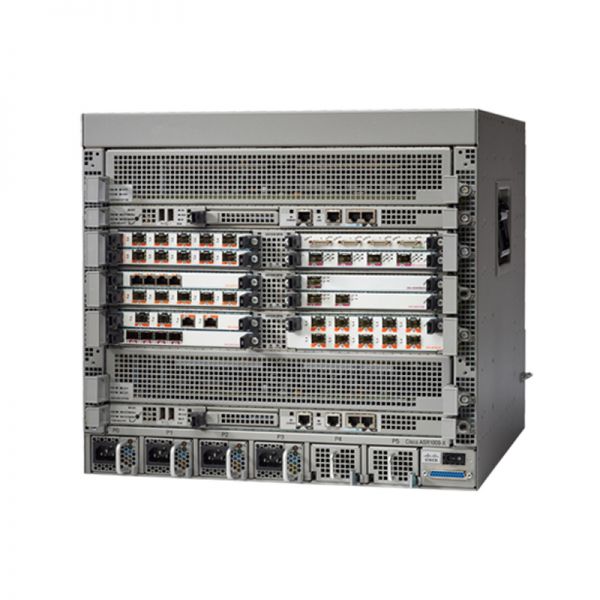

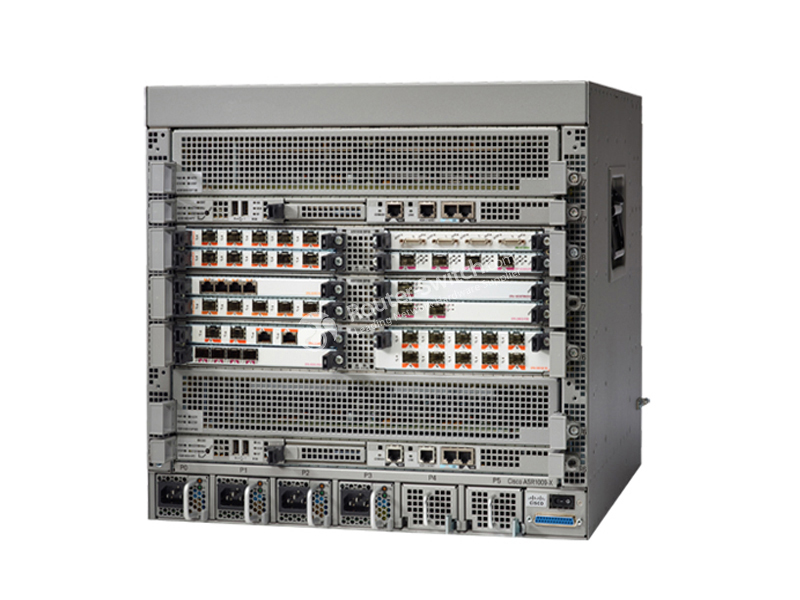

ASR1009-X - Cisco ASR 1000 Series Router

Технические характеристики ASR1009-X

Физические характеристики

Примечание. Глубина относится к размеру корпуса от края до края и не включает такие выступы, как рукоятки плат, рукоятки блока питания и кронштейны для укладки кабелей.

Дополнительную информацию см. в соответствующем руководстве по установке оборудования.

Высота: 15,72 дюйма (399,3 мм)

Ширина: 17,2 дюйма (437,4 мм)

Глубина: 18,15 дюйма (461,0 мм)

Масса:

● 50 фунтов пустой

● 70 кг (154 фунта) (с тремя модулями вентиляторов, четырьмя блоками питания переменного тока, двумя заглушками отсеков питания, двумя ESP Cisco ASR1000 Series 200-Gbps [ASR1000-ESP200], двумя Cisco ASR серии 1000 RP2 [ASR1000-RP2], тремя MIP Cisco ASR серии 1000 со скоростью 100 Гбит/с [ASR1000-MIP100], шесть пробелов EPA и без EPA)

Память по умолчанию

8 ГБ динамической памяти RP2

8 ГБ динамической памяти RP3

Количество поддерживаемых линейных карт SIP или Ethernet

3

Адаптеры общих портов

12 СПА слотов

Адаптеры портов Ethernet

6 слотов EPA

ESP Cisco ASR серии 1000

2 слота ESP

Процессор маршрутов

2 слота обработчика маршрутов

Избыточность

Оборудование: Да

Встроенные порты Gigabit Ethernet

0

Встроенный 10-гигабитный Ethernet-порт.

Нет

Модуль сетевого интерфейса

Нет

Cisco ASR серии 1000

Cisco ASR 1009-X

Поддержка ESP

Cisco ASR серии 1000 ESP 40 Гбит/с (ASR1000-ESP40),

Cisco ASR серии 1000 ESP 100 Гбит/с (ASR1000-ESP100) и Cisco ASR серии 1000 ESP 200 Гбит/с (ASR1000-ESP200)

Пропускная способность ESP

от 40 до 200 Гбит/с

ESP-память

Cisco ASR серии 1000 ESP 40 Гбит/с (ASR1000-ESP40):

8 ГБ ОЗУ

Cisco ASR серии 1000 ESP 100 Гбит/с (ASR1000-ESP100): 16 ГБ DRAM

Cisco ASR серии 1000 ESP 200 Гбит/с (ASR1000-ESP200): 32 ГБ DRAM

SIP и линейные карты Ethernet

Поддержка платы несущей SIP 40 Гбит/с Cisco ASR серии 1000 (ASR1000-SIP40), платы несущей MIP 100 Гбит/с Cisco ASR1000 (ASR1000-MIP100) и фиксированной линейной карты Ethernet ASR 1000; две линейные карты 10 GE + двадцать 1 GE (ASR1000-2T+20X1GE); и шесть линейных карт 10 GE (ASR1000-6TGE)

Встроенное аппаратное шифрование

Да: на Cisco ASR серии 1000 ESP 40 Гбит/с (ASR1000-ESP40) с поддержкой шифрования до 11 Гбит/с, Cisco ASR серии 1000 ESP 100 Гбит/с (ASR1000-ESP100) с поддержкой шифрования до 29 Гбит/с и Cisco ASR серии 1000 ESP 200 Гбит/с (ASR1000-ESP200) с поддержкой шифрования до 78 Гбит/с

Минимальная версия программного обеспечения Cisco IOS XE

Программное обеспечение Cisco IOS XE версии 3.16.0

Монтаж в стойку

Да: 19 дюймов

Настенное крепление

Нет

Внешняя флэш-память USB

Поддержка флэш-памяти USB емкостью 1 ГБ

Резервный источник питания

Да: двойные блоки питания по умолчанию с возможностью расширения до шести, в зависимости от конфигурации и предпочтений по резервированию; вариант 1100 Вт переменного тока или 950 Вт постоянного тока

Примечание. Сочетание блоков питания переменного и постоянного тока не поддерживается.

Входная мощность

Широкий диапазон входного напряжения переменного тока (от 85 до 264 В переменного тока)

DC по всему миру

(от -40 до -72; -48 В номинально)

Потребляемая мощность

● Максимальная (постоянный ток): 5200 Вт

● Максимальная (переменный ток): 5100 Вт

● Максимальная (выходная): 4575 Вт

Расход воздуха

Спереди назад

Рабочая температура (номинальная)

То же, что и для Cisco ASR 1001-X

Рабочая температура (кратковременно)

То же, что и для Cisco ASR 1001-X

Рабочая влажность (номинальная) (относительная влажность)

То же, что и для Cisco ASR 1001-X

Рабочая влажность (кратковременно)

То же, что и для Cisco ASR 1001-X

Температура хранения

То же, что и для Cisco ASR 1001-X

Влажность хранения (относительная влажность)

То же, что и для Cisco ASR 1001-X

Рабочая высота

То же, что и для Cisco ASR 1001-X

Стандарты построения сетевого оборудования (NEBS)

GR-1089 и GR-63 (в процессе)

Стандарты ЭМС

То же, что и для Cisco ASR 1001-X

Стандарт безопасности

УЛ60950-1

CSA C22.2 № 60950-1-03

ЕН 60950-1

МЭК 60950-1

АС/НЗС 60950.1
