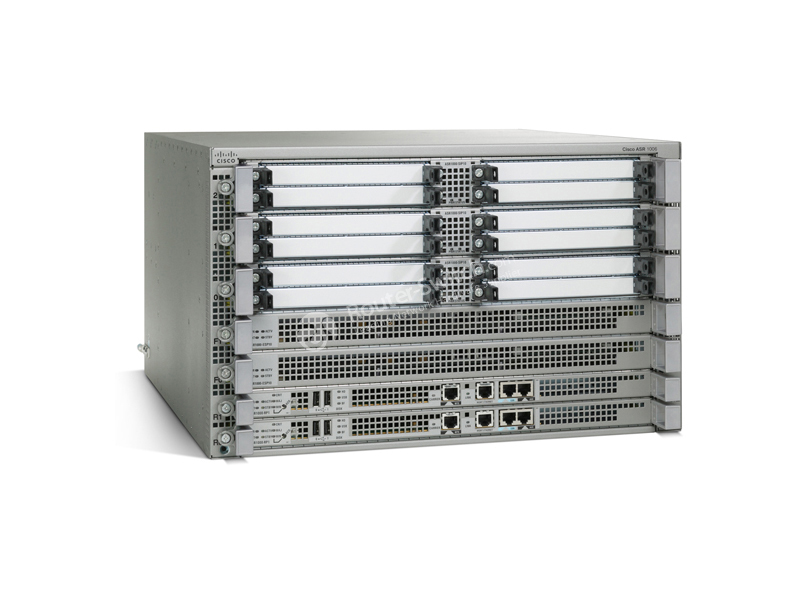

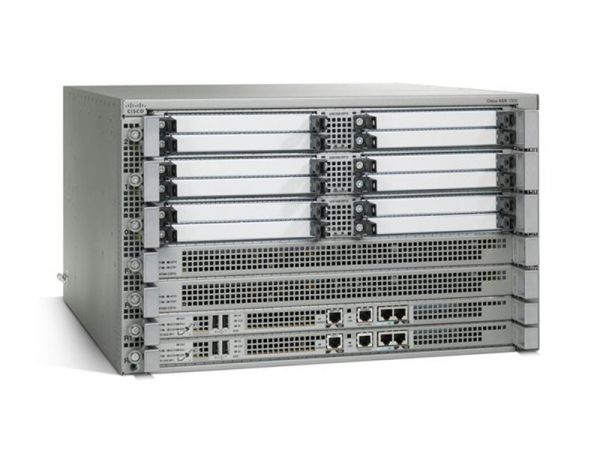

ASR1006 Cisco ASR 1000 Chassis

Технические характеристики ASR1006

Физические характеристики

Примечание. Глубина относится к размеру корпуса от края до края и не включает такие выступы, как рукоятки плат, рукоятки блока питания и кронштейны для укладки кабелей.

Дополнительную информацию см. в соответствующем руководстве по установке оборудования.

Высота: 10,5 дюйма (266,7 мм)

Ширина: 17,2 дюйма (437,4 мм)

Глубина: 18,15 дюйма (461,0 мм)

Масса:

● 44,77 кг (98,70 фунта) (с двойным блоком питания переменного тока, SPA, процессором маршрутизации, двумя ESP Cisco ASR серии 1000 10 Гбит/с [ASR1000-ESP10] или ESP серии ASR 1000 40 Гбит/с [ASR1000-ESP-40] или ASR1000 ESP серии 100 Гбит/с [ASR1000-ESP100], два RP1 Cisco ASR серии 1000 [ASR1000-RP1], три SIP серии Cisco ASR 1000 10 Гбит/с [ASR1000-SIP10] или SIP серии ASR1000 40 Гбит/с [ASR1000-SIP-40 ] и никаких SPA)

Память по умолчанию

4 ГБ динамической памяти RP1

8 ГБ динамической памяти RP2

Количество поддерживаемых линейных карт SIP или Ethernet

3

Адаптеры общих портов

12 СПА слотов

Адаптеры портов Ethernet

Н/Д

ESP Cisco ASR серии 1000

2 слота ESP

Процессор маршрутов

2 слота обработчика маршрутов

Избыточность

Оборудование: Да

Встроенные порты Gigabit Ethernet

0

Встроенный 10-гигабитный Ethernet-порт.

Нет

Модуль сетевого интерфейса

Нет

Cisco ASR серии 1000

Cisco ASR 1006

Поддержка ESP

Cisco ASR серии 1000 ESP 10 Гбит/с (ASR1000-ESP10), без шифрования Cisco ASR серии 1000 ESP 10 Гбит/с (ASR1000-ESP10-N), Cisco ASR серии 1000 ESP 20 Гбит/с (ASR1000-ESP20), Cisco ASR 1000 серии 40 ESP со скоростью 100 Гбит/с для Cisco ASR серии 1000 (ASR1000-ESP40) и ESP со скоростью 100 Гбит/с (ASR1000-ESP100).

Пропускная способность ESP

от 10 до 100 Гбит/с

ESP-память

Cisco ASR серии 1000 ESP 10 Гбит/с (ASR1000-ESP10) и ASR серии 1000 ESP 10 Гбит/с (ASR1000-ESP10): 2 ГБ DRAM по умолчанию; Максимум 2 ГБ DRAM

Cisco ASR серии 1000 ESP 20 Гбит/с (ASR1000-ESP20): 4 ГБ DRAM по умолчанию; Максимум 4 ГБ DRAM

Cisco ASR серии 1000 ESP 40 Гбит/с (ASR1000-ESP40): 8 ГБ DRAM

Cisco ASR серии 1000 ESP 100 Гбит/с (ASR1000-ESP100): 16 ГБ DRAM

SIP и линейные карты Ethernet

Поддержка несущей платы SIP Cisco ASR серии 1000 со скоростью 10 Гбит/с (ASR1000-SIP10), платы несущей SIP со скоростью 40 Гбит/с Cisco ASR серии 1000 (ASR1000-SIP40) и линейной карты фиксированной сети Ethernet ASR 1000; две линейные карты 10GE + двадцать линейных карт 1GE (ASR1000-2T+20X1GE); и шесть линейных карт 10 GE (ASR1000-6TGE)

Встроенное аппаратное шифрование

Да: на Cisco ASR серии 1000 ESP 10 Гбит/с (ASR1000-ESP10) с поддержкой шифрования до 4 Гбит/с, Cisco ASR серии 1000 ESP 20 Гбит/с (ASR1000-ESP20) с поддержкой шифрования до 8 Гбит/с, Cisco ASR 1000 Series ESP 40 Гбит/с (ASR1000-ESP40) с поддержкой шифрования до 11 Гбит/с и Cisco ASR серии 1000 ESP 100 Гбит/с ESP (ASR1000-ESP100) с поддержкой шифрования до 29 Гбит/с

Примечание. Нет поддержки ESP 10 Гбит/с Cisco ASR серии 1000 без шифрования (ASR1000-ESP10-N).

Минимальная версия программного обеспечения Cisco IOS XE

То же, что и для Cisco ASR 1002, за исключением того, что для Cisco ASR серии 1000 ESP 40 Гбит/с (ASR1000-ESP40) требуется программное обеспечение Cisco IOS XE версии 3.1.0S.

Примечание. Для Cisco ASR серии 1000 ESP со скоростью 100 Гбит/с (ASR1000-ESP100) требуется программное обеспечение Cisco IOS XE версии 3.7.0S.

Монтаж в стойку

Да: 19 дюймов

Настенное крепление

Нет

Внешняя флэш-память USB

Поддержка флэш-памяти USB емкостью 1 ГБ

Резервный источник питания

То же, что и для Cisco ASR 1002

Входная мощность

То же, что и для Cisco ASR 1002

Потребляемая мощность

● Максимальная (постоянный ток): 1700 Вт

● Максимальная (переменный ток): 1600 Вт

● Максимальная (выходная): 1275 Вт

Или

● Максимальная (постоянный ток): 2100 Вт

● Максимальная (переменный ток-высокая линия): 2000 Вт

● Максимальная (выходная): 1695 Вт

Расход воздуха

Спереди назад

Рабочая температура (номинальная)

от 32 до 104°F

(от 0 до 40°C)

Рабочая температура (кратковременно)

от 32 до 122°F

(от 0 до 50°C)

Рабочая влажность (номинальная) (относительная влажность)

от 10 до 85%

Рабочая влажность (кратковременно)

от 5 до 90%

Температура хранения

от -40 до 150°F

(от -40 до 70°C)

Влажность хранения (относительная влажность)

от 5 до 95%

Рабочая высота

от -500 до 10 000 футов

(от 152 до 3048 метров)

Стандарты построения сетевого оборудования (NEBS)

ГР-1089 и ГР-63

Стандарты ЭМС

● FCC 47 CFR, часть 15, класс A

● VCCI класс А

● AS/NSZ класс А

● ICES-003 Класс А

● EN55022/CISPR 22 Информационное оборудование

(Выбросы)

● EN55024/CISPR 24 Информационное оборудование

(Иммунитет)

● EN300 386 Телекоммуникационное сетевое оборудование

● (ЭМС)

● EN50082-1/EN61000-6-1 Общий стандарт устойчивости

Стандарт безопасности

УЛ60950-1

CSA C22.2 № 60950-1-03

ЕН 60950-1

МЭК 60950-1

АС/НЗС 60950.1
