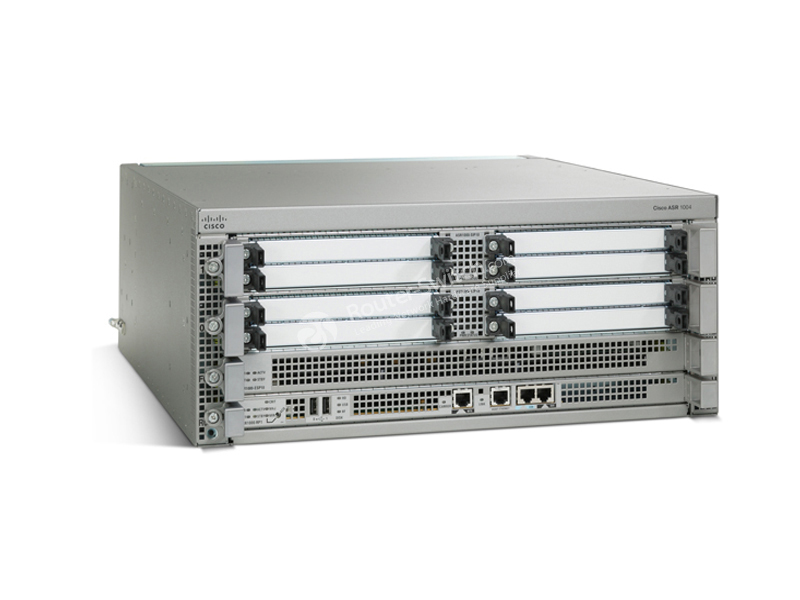

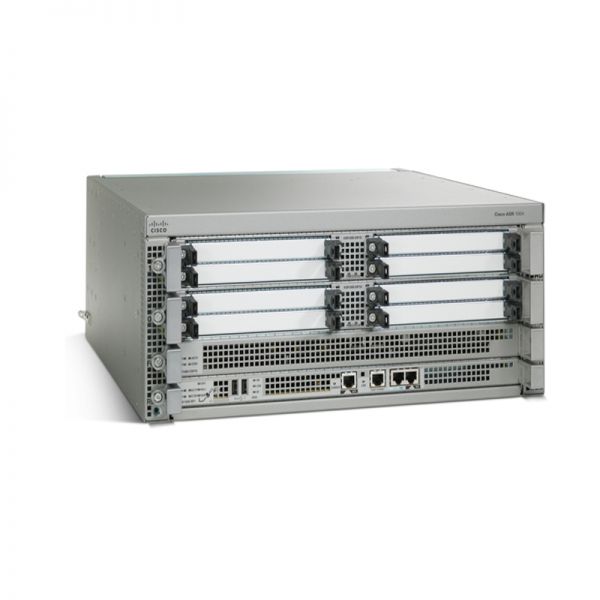

Технические характеристики ASR1004

Физические характеристики

Примечание. Глубина относится к размеру корпуса от края до края и не включает такие выступы, как рукоятки плат, рукоятки блока питания и кронштейны для укладки кабелей.

Дополнительную информацию см. в соответствующем руководстве по установке оборудования.

Высота: 7 дюймов (177,8 мм)

Ширина: 17,2 дюйма (437,4 мм)

Глубина: 18,15 дюйма (461,0 мм)

Масса:

● 31,16 кг (68,7 фунта) (с двойным блоком питания переменного тока, заглушками SPA, ESP 10 Гбит/с Cisco ASR серии 1000 [ASR1000-ESP10] или ESP серии ASR 1000 40 Гбит/с [ASR1000-ESP-40], Cisco ASR 1000 Процессор маршрутизации серии 1 [RP1] [ASR1000-RP1], два SIP-модуля Cisco ASR серии 1000 со скоростью 10 Гбит/с [ASR1000-SIP10] или SIP-модуля серии ASR1000 со скоростью 40 Гбит/с [ASR1000-SIP-40] и без SPA)

Память по умолчанию

4 ГБ динамической памяти RP1

8 ГБ динамической памяти RP2

Количество поддерживаемых линейных карт SIP или Ethernet

2

Адаптеры общих портов

8 СПА слотов

Адаптеры портов Ethernet

Н/Д

ESP Cisco ASR серии 1000

1 слот ESP

Процессор маршрутов

1 слот обработчика маршрутов

Избыточность

Программное обеспечение: Да

Встроенные порты Gigabit Ethernet

0

Встроенный 10-гигабитный Ethernet-порт.

Нет

Модуль сетевого интерфейса

Нет

Cisco ASR серии 1000

Cisco ASR 1004

Поддержка ESP

Cisco ASR серии 1000 ESP 10 Гбит/с (ASR1000-ESP10), Cisco ASR серии 1000 ESP 10 Гбит/с без шифрования (ASR1000-ESP10-N), Cisco ASR серии 1000 ESP 20 Гбит/с (ASR1000-ESP20) и Cisco ASR серии 1000 ESP 40 Гбит/с (ASR1000-ESP40)

Пропускная способность ESP

от 10 до 40 Гбит/с

ESP-память

Cisco ASR серии 1000 ESP 10 Гбит/с (ASR1000-ESP10) и ASR серии 1000 ESP 10 Гбит/с (ASR1000-ESP10): 2 ГБ DRAM по умолчанию; Максимум 2 ГБ DRAM

Cisco ASR серии 1000 ESP 20 Гбит/с (ASR1000-ESP20): 4 ГБ DRAM по умолчанию; Максимум 4 ГБ DRAM

SIP и линейные карты Ethernet

Поддержка несущей карты SIP Cisco ASR серии 1000 со скоростью 10 Гбит/с (ASR1000-SIP10), несущей платы SIP со скоростью 40 Гбит/с Cisco ASR серии 1000 (ASR1000-SIP40) и линейных карт фиксированного Ethernet ASR 1000; две линейные карты 10GE + двадцать линейных карт 1GE (ASR1000-2T+20X1GE); и шесть линейных карт 10 GE (ASR1000-6TGE)

Встроенное аппаратное шифрование

Да: на Cisco ASR серии 1000 ESP 10 Гбит/с (ASR1000-ESP10) со скоростью до 4 Гбит/с и на Cisco ASR серии 1000 ESP 20 Гбит/с (ASR1000-ESP20) с поддержкой шифрования до 8 Гбит/с

Примечание. Нет поддержки ESP 10 Гбит/с Cisco ASR серии 1000 без шифрования (ASR1000-ESP10-N).

Минимальная версия программного обеспечения Cisco IOS XE

Программное обеспечение Cisco IOS XE версии 2.1

Монтаж в стойку

Да: 19 дюймов

Настенное крепление

Нет

Внешняя флэш-память USB

Поддержка флэш-памяти USB емкостью 1 ГБ

Резервный источник питания

То же, что и для Cisco ASR 1002

Входная мощность

То же, что и для Cisco ASR 1002

Потребляемая мощность

● Максимум (постоянный ток): 1020 Вт

● Максимальная (переменный ток): 960 Вт

● Максимальная (выходная): 765 Вт

Расход воздуха

Спереди назад

Рабочая температура (номинальная)

от 32 до 104°F

(от 0 до 40°C)

Рабочая температура (кратковременно)

от 32 до 122°F

(от 0 до 50°C)

Рабочая влажность (номинальная) (относительная влажность)

от 10 до 85%

Рабочая влажность (кратковременно)

от 5 до 90%

Температура хранения

от -40 до 150°F

(от -40 до 70°C)

Влажность хранения (относительная влажность)

от 5 до 95%

Рабочая высота

от -500 до 10 000 футов

(от 152 до 3048 метров)

Стандарты построения сетевого оборудования (NEBS)

ГР-1089 и ГР-63

Стандарты ЭМС

● FCC 47 CFR, часть 15, класс A

● VCCI класс А

● AS/NSZ класс А

● ICES-003 Класс А

● EN55022/CISPR 22 Информационное оборудование

(Выбросы)

● EN55024/CISPR 24 Информационное оборудование

(Иммунитет)

● EN300 386 Телекоммуникационное сетевое оборудование

● (ЭМС)

● EN50082-1/EN61000-6-1 Общий стандарт устойчивости

Стандарт безопасности

УЛ60950-1

CSA C22.2 № 60950-1-03

ЕН 60950-1

МЭК 60950-1

АС/НЗС 60950.1
