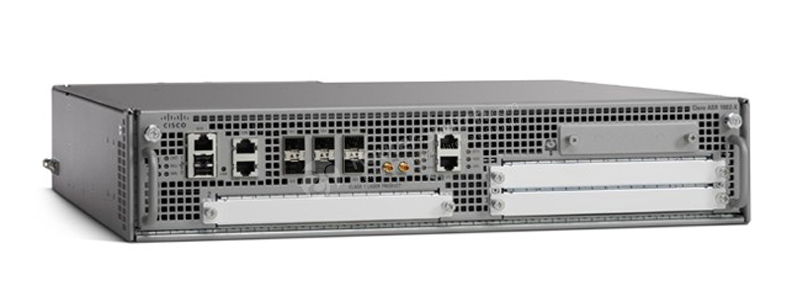

ASR1002X-36G-NB - Cisco ASR 1000 Series Router

Технические характеристики ASR1002X-36G-NB

Физические характеристики

Примечание. Глубина относится к размеру корпуса от края до края и не включает такие выступы, как рукоятки плат, рукоятки блока питания и кронштейны для укладки кабелей.

Дополнительную информацию см. в соответствующем руководстве по установке оборудования.

Высота: 3,5 дюйма (88,9 мм)

Ширина: 17,2 дюйма (437,4 мм)

Глубина: 18,15 дюйма (461,0 мм)

Масса:

● 38,25 фунта (17,36 кг) (с двойным блоком питания переменного тока и заглушками SPA)

● 39,05 фунтов (17,72 кг) (с двойным блоком питания постоянного тока и заглушками)

● SPA не включены

Примечание. Cisco ASR 1002-X имеет встроенный процессор маршрутов, ESP и SIP.

Память по умолчанию

4 ГБ DRAM совместно используется процессором маршрутизации, ESP и SIP.

Количество поддерживаемых линейных карт SIP или Ethernet

Интегрирован в шасси

Адаптеры общих портов

3 СПА-слота

Адаптеры портов Ethernet

Н/Д

ESP Cisco ASR серии 1000

Интегрирован в шасси

Процессор маршрутов

Встроен в корпус: процессор маршрутизации Cisco ASR серии 1002-X с четырехъядерным процессором.

Избыточность

Программное обеспечение: Да

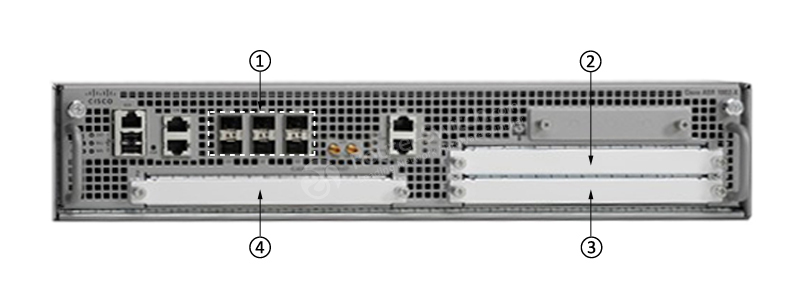

Встроенные порты Gigabit Ethernet

Да: 6 портов Gigabit Ethernet SFP

Встроенный 10-гигабитный Ethernet-порт.

Нет

Модуль сетевого интерфейса

Нет

Cisco ASR серии 1000

Cisco ASR 1002-X

Поддержка ESP

Cisco ASR 1002-X ESP со скоростью 5 Гбит/с (по умолчанию)

Возможность модернизации с помощью лицензии на функцию, активируемую программным обеспечением, до 10, 20 или 36 Гбит/с.

Пропускная способность ESP

от 5 до 36 Гбит/с

ESP-память

Совместно использовать одну и ту же память управления на процессоре маршрутов

SIP и линейные карты Ethernet

Встроен в шасси: не подлежит модернизации

Встроенное аппаратное шифрование

Да: поддержка шифрования до 4 Гбит/с

Минимальная версия программного обеспечения Cisco IOS XE

Программное обеспечение Cisco IOS XE версии 3.7.0S

Монтаж в стойку

Да: 19 дюймов

Настенное крепление

Нет

Внешняя флэш-память USB

Поддержка флэш-памяти USB емкостью 1 ГБ

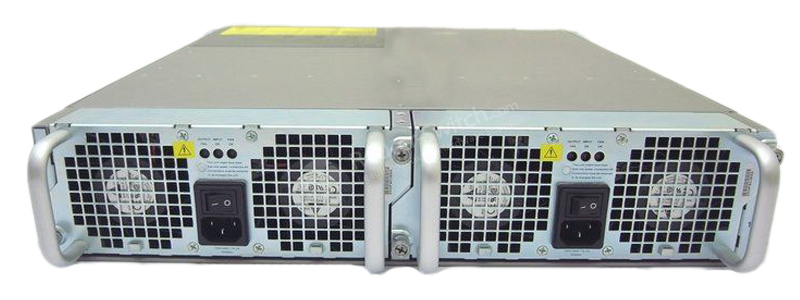

Резервный источник питания

То же, что и для Cisco ASR 1002

Входная мощность

То же, что и для Cisco ASR 1002

Потребляемая мощность

● Максимальная (постоянный ток): 590 Вт

● Максимальная (переменный ток): 560 Вт

● Максимальная (выходная): 470 Вт

Расход воздуха

Спереди назад

Рабочая температура (номинальная)

от 32 до 104°F

(от 0 до 40°C)

Рабочая температура (кратковременно)

от 32 до 122°F

(от 0 до 50°C)

Рабочая влажность (номинальная) (относительная влажность)

от 10 до 85%

Рабочая влажность (кратковременно)

от 5 до 90%

Температура хранения

от -40 до 150°F

(от -40 до 70°C)

Влажность хранения (относительная влажность)

от 5 до 95%

Рабочая высота

от -500 до 10 000 футов

(от 152 до 3048 метров)

Стандарты построения сетевого оборудования (NEBS)

ГР-1089 и ГР-63

Стандарты ЭМС

То же, что и для Cisco ASR 1001-X

Стандарт безопасности

УЛ60950-1

CSA C22.2 № 60950-1-03

ЕН 60950-1

МЭК 60950-1

АС/НЗС 60950.1
