ASR1002 Обзор
Маршрутизатор Cisco ASR 1002 содержит процессор маршрутизации для плоскости управления, встроенный процессор служб для трафика плоскости данных, а также плату-носитель, предназначенную для размещения модулей ввода-вывода, адаптеров общих портов, интегрированных в корпус. Маршрутизатор ASR 1002 оснащен 4 встроенными портами SFP и 3 слотами для подключения ввода-вывода. Встроенный процессор маршрутизации по умолчанию поставляется с 4 Гб DRAM с возможностью расширения до 8, 16 Гб.
Краткие характеристики

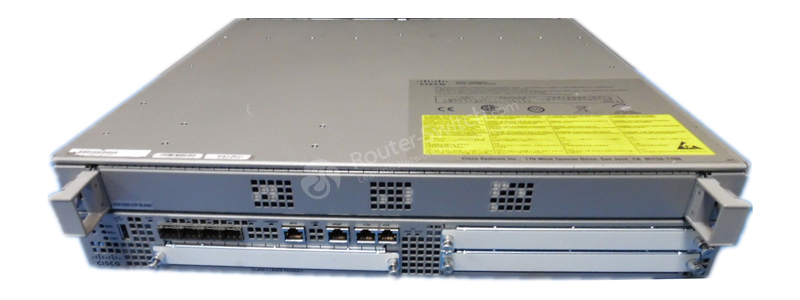

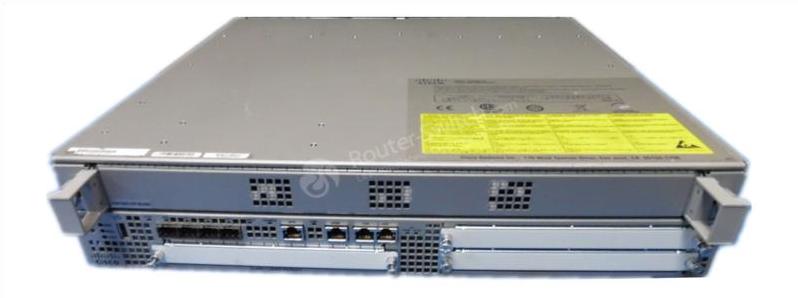

На рис. 1 показан внешний вид Cisco ASR 1002.
В Таблице 1 показаны краткие характеристики.
| Код продукта | Cisco ASR 1002 |
| Высота стойки | 2RU |
| Пропускная способность системы | 2,5G (по умолчанию) / 5G, 10G, 20G (обновление) |
| Процессор маршрутизатора (RP) | Четырехъядерный процессор 2,13 ГГц |
| Встроенный порт Gigabit Ethernet | 4 порта SFP |
| Избыточность | Программное обеспечение (лицензия приобретается отдельно) |
| ESP Cisco ASR серии 1000 | 1 слот ESP |
| Линейная карта SIP и Ethernet | Встроенный ASR 1000-SIP10, без возможности обновления |
| Монтаж в стойку | 19-дюймовый |
| DRAM-память | 4 ГБ совместно используется через RP и SIP. |
| Флэш-память | 8 ГБ |
| Адаптеры общих портов | 3 СПА-слота |
| Внешняя флэш-память USB | Поддержка флэш-памяти USB емкостью 1 ГБ |
информация о продукте

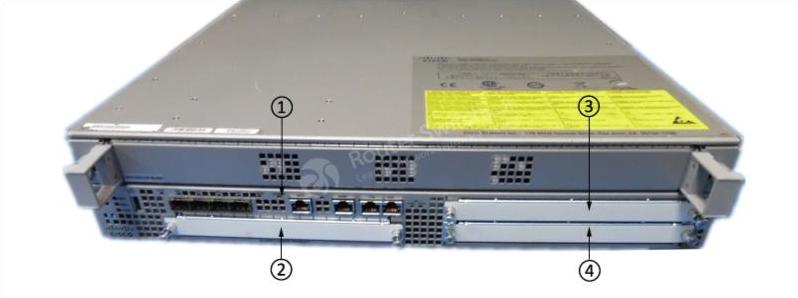

На рис. 2 показана передняя панель Cisco ASR 1002.
Примечания:
| ① | Встроенный процессор маршрутизации ASR серии 1000 в подслоте представляет собой встроенный 4xGE SPA. | ③ | Подслот SPA 1 |
| ② | Субслот SPA 2 | ④ | SPA-подслот 3 |

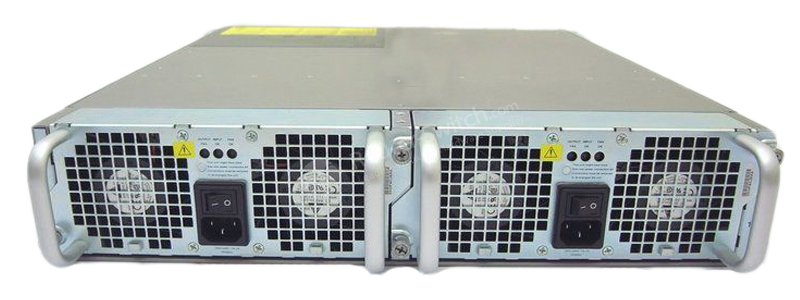

На рис. 3 показана задняя панель ASR1002 с источником питания переменного тока.
· ASR1002 также поддерживает источник питания постоянного тока, но имеет другую заднюю панель.
· Внимание! Используйте только блоки питания переменного тока или блоки питания постоянного тока в маршрутизаторе Cisco ASR 1002. Не смешивайте типы источников питания.
Конфигурация
Для нормальной работы ASR1002 должен быть настроен с некоторыми модулями и аксессуарами.
В Таблице 2 показана рекомендуемая конфигурация.
| Предметы | Количество | Описания |
| 1 | 5-портовый адаптер общего порта Gigabit Ethernet Cisco | |
| СПА-8С1ГЭ-В2 | 1 | 8-портовый адаптер общего порта Gigabit Ethernet Cisco |
| САСР1Р1-ИПБ-26СР | 1 | IP-БАЗА Cisco ASR серии 1000 RP1 БЕЗ КРИПТО |
| 2 | Блок питания переменного тока Cisco ASR1002 | |
| CAB-ACE-РА | 2 | Шнур питания Европа, под прямым углом |
| 1 | Встроенный сервисный процессор Cisco ASR1K, 10G, без шифрования |
Сравните с аналогичными товарами
| Модели | ASR1001-X | ASR1002 | |||||
| Масштабируемость | от 2,5 до 5 Гбит/с | от 2,5 до 20 Гбит/с | от 2,5 до 5, 10, 20 Гбит/с | от 5 до 36 Гбит/с | от 10 до 40 Гбит/с | от 10 до 100 Гбит/с | от 40 до 200 Гбит/с |
| Высота стойки | 1U | 1U | 2U | 2U | 4U | 6U | 13U |
| Порты SFP | 4 х 1G | 6 х 1 г | 4 х 1G | 6 х 1G | Необязательный | Необязательный | Необязательный |
| СПА-слоты | 1 | 1 | 3 | 3 | 8 | 12 | 24 |
| SIP-слоты | Интегрированный | Интегрированный | Интегрированный | Интегрированный | 2 | 3 | 6 |
| Слоты ESP | Интегрированный | Интегрированный | 1 | Интегрированный | 1 | 2 | 2 |
| Слоты RP | Интегрированный | Интегрированный | Интегрированный | Интегрированный | 1 | 2 | 2 |
