ASR1001X-5G-K9 - Cisco ASR 1000 Series Router

Технические характеристики ASR1001X-5G-K9

Физические характеристики

Примечание. Глубина относится к размеру корпуса от края до края и не включает такие выступы, как рукоятки плат, рукоятки блока питания и кронштейны для укладки кабелей.

Дополнительную информацию см. в соответствующем руководстве по установке оборудования.

Высота: 1,71 дюйма (43,43 мм)

Ширина: 17,3 дюйма (439,42 мм)

Глубина: 18,17 дюйма (461,5 мм)

Масса:

● 25 фунтов (11,35 кг) при полной загрузке

Примечание. Маршрутизатор Cisco ASR 1001-X имеет встроенный процессор маршрутов, ESP и SIP.

Память по умолчанию

8 ГБ DRAM совместно используется процессором маршрутизации, ESP и SIP.

Количество поддерживаемых линейных карт SIP или Ethernet

Интегрирован в шасси

Адаптеры общих портов

1 слот SPA одинарной высоты

Адаптеры портов Ethernet

Н/Д

ESP Cisco ASR серии 1000

Интегрирован в шасси

Процессор маршрутов

Встроен в корпус: процессор маршрутизации Cisco ASR серии 1001-X с четырехъядерным процессором.

Избыточность

Программное обеспечение: Да

Встроенные порты Gigabit Ethernet

Да: 6 портов Gigabit Ethernet Small Form-Factor Pluggable (SFP)

Встроенный 10-гигабитный Ethernet-порт.

Да: Два порта 10 Gigabit Ethernet Small Form-Factor Plus Pluggable (SFP+)

Примечание. Скорость встроенных портов 10 ГБ нельзя уменьшить до 1 ГБ.

Модуль сетевого интерфейса

Да

Cisco ASR серии 1000

Cisco ASR 1001-X

Поддержка ESP

Cisco ASR серии 1000 ESP 2,5 Гбит/с (по умолчанию)

Возможность модернизации с помощью лицензии на функцию, активируемую программным обеспечением, до 5, 10 или 20 Гбит/с.

Пропускная способность ESP

от 2,5 до 20 Гбит/с

ESP-память

Совместно использовать одну и ту же память управления на процессоре маршрутов

SIP и линейные карты Ethernet

Интегрирован в шасси; не обновляемый

Встроенное аппаратное шифрование

Да: поддержка шифрования до 8 Гбит/с

Минимальная версия программного обеспечения Cisco IOS XE

Программное обеспечение Cisco IOS XE версии 3.12.0

Монтаж в стойку

Да: 19 дюймов

Настенное крепление

Нет

Внешняя флэш-память USB

Поддержка флэш-памяти USB емкостью 1 ГБ

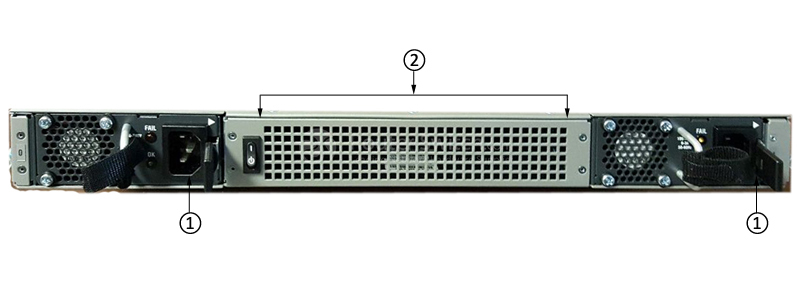

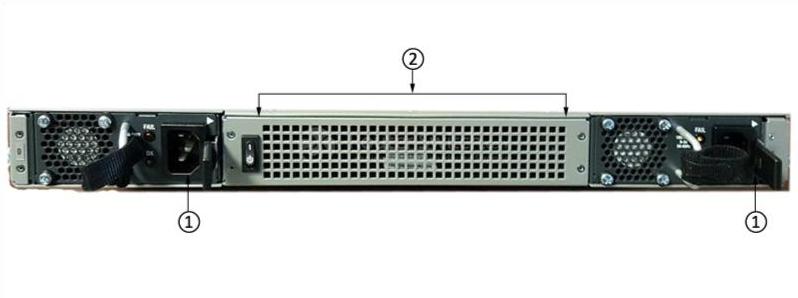

Резервный источник питания

Да: два источника питания по умолчанию; вариант источника питания переменного или постоянного тока

Примечание. Сочетание одного источника питания переменного и одного постоянного тока не поддерживается.

Входная мощность

Широкий диапазон входного напряжения переменного тока (от 85 до 264 В переменного тока)

DC по всему миру

(от -40 до -72 В; 48 В номинально)

Потребляемая мощность

● Максимум (постоянный ток): 242 Вт

● Максимум (переменный ток): 250 Вт

● Максимальная (выходная): 250 Вт

Расход воздуха

Спереди назад

Рабочая температура (номинальная)

от 32 до 104°F

(от 0 до 40°C)

Рабочая температура (кратковременно)

от 32 до 122°F

(от 0 до 50°C)

Рабочая влажность (номинальная) (относительная влажность)

от 10 до 85%

Рабочая влажность (кратковременно)

от 5 до 90%

Температура хранения

от -40 до 150°F

(от -40 до 70°C)

Влажность хранения (относительная влажность)

от 5 до 95%

Рабочая высота

от -500 до 10 000 футов

(от 152 до 3048 метров)

Стандарты построения сетевого оборудования (NEBS)

GR-1089 и GR-63 (в процессе)

Стандарты ЭМС

● FCC 47 CFR, часть 15, класс A

● VCCI класс А

● AS/NSZ класс А

● ICES-003 Класс А

● EN55022/CISPR 22 Информационное оборудование

(Выбросы)

● EN55024/CISPR 24 Информационное оборудование

(Иммунитет)

● EN300 386 Телекоммуникационное сетевое оборудование

● (ЭМС)

● EN50082-1/EN61000-6-1 Общий стандарт устойчивости

Стандарт безопасности

УЛ60950-1

CSA C22.2 № 60950-1-03

ЕН 60950-1

МЭК 60950-1

АС/НЗС 60950.1
