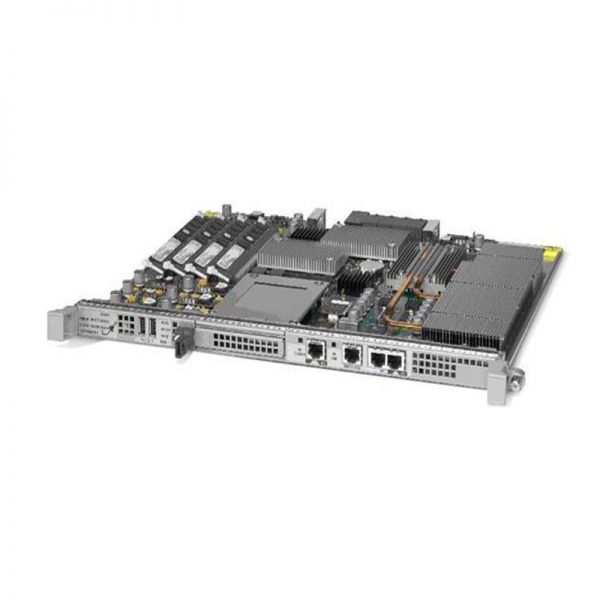

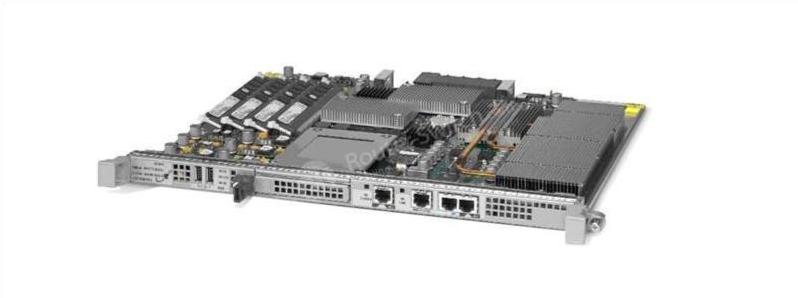

ASR1000-RP2 Cisco ASR 1000 Processor

Технические характеристики ASR1000-RP2

Поддержка шасси

Корпус Cisco ASR 1004, ASR 1006, ASR 1006-X, ASR 1009-X и ASR 1013

(Примечание. Фиксированные корпуса Cisco ASR 1002 и ASR 1002 поставляются со встроенным в корпус маршрутизатором Cisco ASR серии 1000 RP1.)

(Примечание: Cisco ASR 1001, ASR 1001-X и ASR 1002-X (номера по каталогу ASR1001, ASR1001-X, ASR1002-X) имеют встроенный в корпус процессор маршрутизации, который не подлежит обновлению)

Программная совместимость

Программное обеспечение Cisco IOS XE, основанное на программном обеспечении Cisco IOS версии 12.2SR.

(Пожалуйста, обратитесь к представителю Cisco по работе с клиентами для получения дополнительной информации.)

Программные протоколы

См. Поддержка протокола ПО Cisco IOS 12.2SR.

Связь

● Консольный порт (разъем RJ-45)

● Вспомогательный порт (разъем RJ-45)

● Порт Ethernet 10/100/1000 (разъем RJ-45)

● Разъем RJ-48 для входной синхронизации BITS и источника выходного сигнала

Параметры памяти

● Четыре модуля памяти DDR2 mini-DIMM емкостью 2 ГБ

● Четыре модуля памяти DDR2 mini-DIMM по 4 ГБ

● Память с возможностью расширения с 8 ГБ до 16 ГБ DRAM.

Варианты хранения

● Жесткий диск емкостью 80 ГБ (горячая замена)

● Компактная флэш-память USB емкостью 1 ГБ

Производительность

С 8 ГБ памяти:

● До 1 000 000 маршрутов IPv4 или 1 000 000 маршрутов IPv6.

● Масштабируемость BGP RR до 8 000 000 маршрутов IPv4 или 6 000 000 маршрутов IPv6.

С 16 ГБ памяти:

● До 4 000 000 маршрутов IPv4 или 4 000 000 маршрутов IPv6.

● Масштабируемость BGP RR до 24 000 000 маршрутов IPv4 или 17 000 000 маршрутов IPv6.

Надежность и доступность

● Резервирование 1 + 1 в конфигурации с двумя процессорами маршрутизации

● Поддержка ОИР

● Поддержка NSF и единого входа

● Поддержка ИССУ

MIB

● Соответствие RFC 2737

Управление сетью

● Telnet и SSH (CLI)

● Консольный порт (через интерфейс командной строки)

● SNMP

● RFC 2665

светодиоды

● PWR — мощность

Зеленый — все шины питания соответствуют спецификациям.

● СТАТИСТИКА — статус

Зеленый — программное обеспечение Cisco IOS загрузилось.

Желтый — BootROM успешно загружен

Красный — сбой системы или во время загрузки

● ACTV- активный

Зеленый — активный обработчик маршрутов.

● ОЖИДАНИЕ — режим ожидания

Желтый — резервный процессор маршрутов

● CRIT – критическая тревога

Красный — критическая тревога или во время загрузки

● MAJ — серьезная тревога

Красный — серьезная тревога

● MIN — незначительная тревога

Желтый — незначительная тревога

● HD — внутренний жесткий диск

МИГАЕТ Зеленый — индикатор активности

Выкл. – Нет активности

● USB — внешняя компактная флэш-память

МИГАЕТ зеленый — индикатор активности

● BF — загрузочная флэш-память (внутренняя)

МИГАЕТ зеленый — индикатор активности

Выкл. – Нет активности

● ПЕРЕВОЗЧИК

БИТЫ Режим I/F

Off — не работает или не настроен

Зеленый - нормальный или мостовой

Эмбер - Быстро

● Режим DTI

Выкл. — разминка, свободный бег или задержка.

Зеленый — в эксплуатации или работает нормально

Желтый — неисправность или состояние петли

● LINK — состояние Ethernet-канала управления.

Сплошной зеленый — ссылка без активности

МИГАЕТ зеленым — связь с активностью

Выкл. - Нет связи

● DISK2 — внутренний жесткий диск

МИГАЕТ зеленый — индикатор активности

Выкл. – Нет активности

● Интерфейс CARRIER - BITS

Выкл. - не работает

Зеленый — в кадре и в эксплуатации

Желтый — неисправность или состояние петли

Физические размеры (В x Ш x Г)

0,92 х 16,7 х 14,19 дюйма (0,02 х 0,428 х 0,36 м)

Масса

5,0 фунтов (2,3 кг)

Одобрения и соответствие

Безопасность

● UL60950-1 и CAN/CSA-C22.2 № 60950-1-03 Информационное оборудование

● AS/NZS 60950-1

● IEC/EN 60950-1 Информационное оборудование

● 73/23/ЕЭС

Сертификация электромагнитного излучения

● CFR 47, часть 15: (FCC), класс A

● ICES 003 Класс А

● AS/NZ CISPR 22: Класс A

● СИСПР 22 (EN55022), класс А

● VCCI класс А

● КН22

● IEC/EN 61000-3-2 (или 3-12, если применимо): Гармоники в сети переменного тока

● IEC/EN 61000-3-3 (или 3-11, если применимо): Колебания напряжения переменного тока и мерцание

Иммунитет

● IEC/EN-61000-4-2: Устойчивость к электростатическому разряду (контакт 8 кВ, воздух 15 кВ)

● IEC/EN-61000-4-3: устойчивость к излучению (10 В/м)

● IEC/EN-61000-4-4: Устойчивость к быстрым переходным процессам (мощность 2 кВ, сигнал 1 кВ)

● IEC/EN-61000-4-5: порт перенапряжения переменного тока (4 кВ CM, 2 кВ DM)

● IEC/EN-61000-4-5: порты сигнала перенапряжения (1 кВ внутри помещения, 2 кВ снаружи)

● IEC/EN-61000-4-5: Порт перенапряжения постоянного тока 1 кВ

● IEC/EN-61000-4-6: Устойчивость к кондуктивным помехам (10 В среднеквадратичного значения)

● IEC/EN-61000-4-8: Устойчивость к магнитному полю промышленной частоты (30 А/м)

● IEC/EN-61000-4-11: провалы напряжения, кратковременные прерывания и колебания напряжения

Стандарты сборки сетевого оборудования

Модуль соответствует следующим требованиям NEBS:

● GR-1089-ЯДЕР

● ГР-63-ЯДРО

Стандарты ETSI и EN

● EN300 386: Телекоммуникационное сетевое оборудование (EMC), OTC

● EN55022: Оборудование информационных технологий (излучение)

● EN55024: Оборудование информационных технологий (защищенность)

● EN50082-1/EN-61000-6-1: Общий стандарт устойчивости 1995 г.

Относящийся к окружающей среде

● Температура хранения: от -38 до 150°F (от -40 до 70°C)

● Рабочая температура, номинальная: от 41 до 104°F (от 5 до 40°C)

● Рабочая температура, кратковременно: от 23 до 131°F (от -5 до 55°C)

● Относительная влажность при хранении: от 5 до 95 % RH

● Рабочая влажность, номинальная: от 5 до 85 % относительной влажности

● Влажность при эксплуатации, кратковременно: от 5 до 90 % относительной влажности

● Рабочая высота: от -60 до 4000 м (до 2000 м в соответствии с требованиями IEC/EN/UL/CSA 60950)
