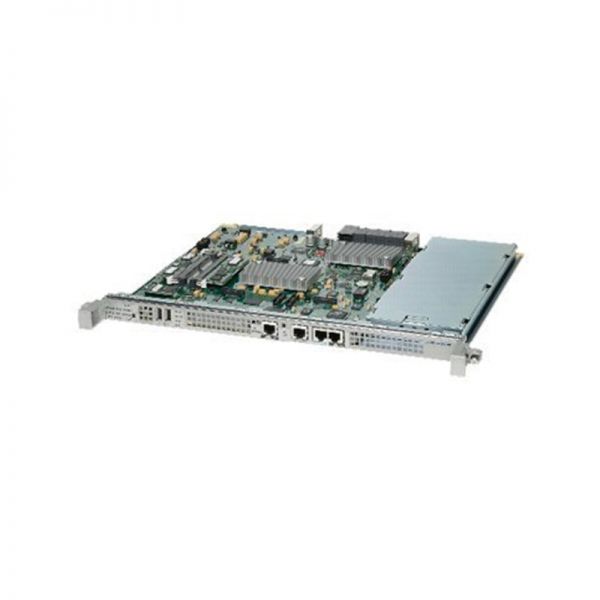

ASR1000-RP1 Cisco ASR 1000 Processor

Спецификация ASR1000-RP1

Поддержка шасси

Шасси Cisco ASR 1004 и ASR 1006

(Примечание. Корпус Cisco ASR 1002 поставляется со встроенным в корпус маршрутизатором Cisco ASR серии 1000 RP1.)

(Примечание: Cisco ASR 1001, ASR 1001-X и ASR 1002-X (номера по каталогу ASR1001, ASR1001-X, ASR1002-X) имеют встроенный в корпус процессор маршрутизации, который не подлежит обновлению)

Программная совместимость

Операционная система Cisco IOS XE, основанная на программном обеспечении Cisco IOS версии 12.2SR.

(Пожалуйста, обратитесь к представителю Cisco по работе с клиентами для получения дополнительной информации.)

Программные протоколы

См. Поддержка протокола ПО Cisco IOS 12.2SR.

Связь

● Консольный порт (разъем RJ-45)

● Вспомогательный порт (разъем RJ-45)

● Порт Ethernet 10/100/1000 (разъем RJ-45)

● Два разъема RJ-48 для входных тактовых импульсов BITS.

Параметры памяти

● Два модуля mini-DIMM с удвоенной скоростью передачи данных 2 (DDR2) емкостью 1 ГБ

● Два модуля памяти DDR2 mini-DIMM емкостью 2 ГБ

● Память с возможностью расширения с 2 ГБ до 4 ГБ DRAM.

Варианты хранения

● Жесткий диск емкостью 40 ГБ (только RP1)

● Компактная флэш-память USB емкостью 1 ГБ

Производительность

● Масштабируемость до 1 000 000 маршрутов IPv4 или 500 000 маршрутов IPv6.

● Масштабируемость BGP RR до 5 000 000 маршрутов IPv4 или 3 000 000 маршрутов IPv6.

Надежность и доступность

● Резервирование 1 + 1 в конфигурации с двумя процессорами маршрутизации

● Поддержка онлайн-вставки и удаления (OIR)

● Поддержка NSF и Stateful Switchover (SSO)

● Поддержка ИССУ

MIB

● Соответствие RFC 2737

Управление сетью

● Протокол Telnet и Secure Shell (SSH) (интерфейс командной строки [CLI])

● Консольный порт (через интерфейс командной строки)

● Простой протокол управления сетью (SNMP)

● RFC 2665

светодиоды

● PWR — мощность

Зеленый — все шины питания соответствуют спецификациям.

● СТАТИСТИКА — статус

Зеленый — программное обеспечение Cisco IOS загрузилось.

Желтый — BootROM успешно загружен

Красный — сбой системы или во время загрузки

● ACTV- активный

Зеленый — активный обработчик маршрутов.

● ОЖИДАНИЕ — режим ожидания

Желтый — резервный процессор маршрутов

● КРИТИЧЕСКИЙ - критический

Красный — критическая тревога или во время загрузки

● MAJ – майор

Красный — серьезная тревога

● МИН. – незначительная

Желтый — незначительная тревога

● LINK — состояние Ethernet-канала управления.

Сплошной зеленый — ссылка без активности

МИГАЕТ зеленым — связь с активностью

Выкл. - Нет связи

● DISK0 — внутренняя компактная флэш-память

МИГАЕТ Зеленый — индикатор активности

Выкл. – Нет активности

● DISK1 — внешняя компактная флэш-память

МИГАЕТ зеленый — индикатор активности

Выкл. – Нет активности

● DISK2 — внутренний жесткий диск

МИГАЕТ зеленый — индикатор активности

Выкл. – Нет активности

● Интерфейс CARRIER - BITS

Выкл. - не работает

Зеленый — в кадре и в эксплуатации

Желтый — неисправность или состояние петли

Физические размеры

(В х Ш х Г)

0,92 х 16,7 х 14,19 дюйма (0,02 х 0,428 х 0,36 м)

Одобрения и соответствие

Безопасность

● UL60950-1 и CAN/CSA-C22.2 № 60950-1-03 Информационное оборудование

● AS/NZS 60950-1

● IEC/EN 60950-1 Информационное оборудование

● 73/23/ЕЭС

Сертификация электромагнитного излучения

● AS/NZ 3548: 1995 (включая AMD I + II), класс B

● EN55022: 1998, класс B

● СИСПР 22: 1997 г.

● EN55022: 1994 (включая AMD I + II)

● 47 CFR, часть 15: 2000 (FCC), класс B

● ВККИ В-3/01.4 Класс 2

● CNS-13438: 1997 г., класс B

● GR1089: 1997 (включая ред. 1: 1999)

Иммунитет

● EN300386: требования ЭМС 2000-TNE; стандарт семейства продуктов; высокий приоритет обслуживания; Центральный офис и нецентральные офисы

● EN50082-1: 1992/1997.

● EN50082-2: 1995 – Общий стандарт иммунитета, тяжелые

промышленный

● СИСПР24: 1997 г.

● EN55024: 1998 – Общий стандарт помехоустойчивости ITE.

● EN61000-4-2: 1995 + AMD I + II ESD, уровень 4/8 кВ контакт, 15 кВ воздух

● IEC-1000-4-3: 1995 + AMD 1 — устойчивость к излучению, 10 В/м

● IEC-1000-4-4: 1995-Быстрые электрические переходные процессы, уровень 4/4 кВ/В

● IEC-1000-4-5: 1995 + AMD 1-DC Surge-Class 3; Переменный ток класса 4

● EN61000-4-6: 1996 + AMD 1-RF помехоустойчивость, 10 В среднекв.

● EN61000-4-11: 1995 г. – провалы и провалы напряжения

● ETS300 132-2: 1996 г. + исправление, декабрь 1996 г.

● GR1089:1997 (включая Rev1: 1999)

Стандарты построения сетевого оборудования

Модуль соответствует следующим стандартам сборки сетевого оборудования (NEBS):

● GR-1089-ЯДЕР

● ГР-63-ЯДРО

Европейский институт стандартов электросвязи (ETSI)

● ETSI 300 386-1 — Уровни для оборудования с «высоким приоритетом обслуживания», которое установлено «в местах, отличных от телекоммуникационных центров».

● ETSI 300 386-2:1997 — Уровни для оборудования с «высоким приоритетом обслуживания», которое установлено «в местах, отличных от телекоммуникационных центров».

● ETSI 300 132-2: декабрь 1994 г. - Интерфейсы электропитания на входе в телекоммуникационное оборудование, разделы 4.8 и 4.9.

Относящийся к окружающей среде

● Температура хранения: от -38 до 150°F (от -40 до 70°C)

● Рабочая температура, номинальная: от 41 до 104°F (от 5 до 40°C)

● Рабочая температура, кратковременно: от 23 до 131°F (от -5 до 55°C)

● Относительная влажность при хранении: относительная влажность от 5 до 95 % (ОВ)

● Рабочая влажность, номинальная: от 5 до 85 % относительной влажности

● Влажность при эксплуатации, кратковременно: от 5 до 90 % относительной влажности

● Рабочая высота: от -60 до 4000 м (до 2000 м в соответствии с требованиями IEC/EN/UL/CSA 60950)
