CE6850U-24S2Q-HI-B Обзор
CE6850U-24S2Q-HI-B — это коммутатор Huawei CE6850U-24S2Q-HI (24 порта 10GE SFP+, поддержка 2/4/8G FC, 2 порта 40GE QSFP+, 2 * FAN Box, забор со стороны портов, без модуля питания) . Поддержка Fibre Channel over Ethernet (FCoE) позволяет единой сети передавать услуги хранения, данных и вычислений, снижая расходы на строительство и обслуживание сети в отрасли.
Краткие характеристики

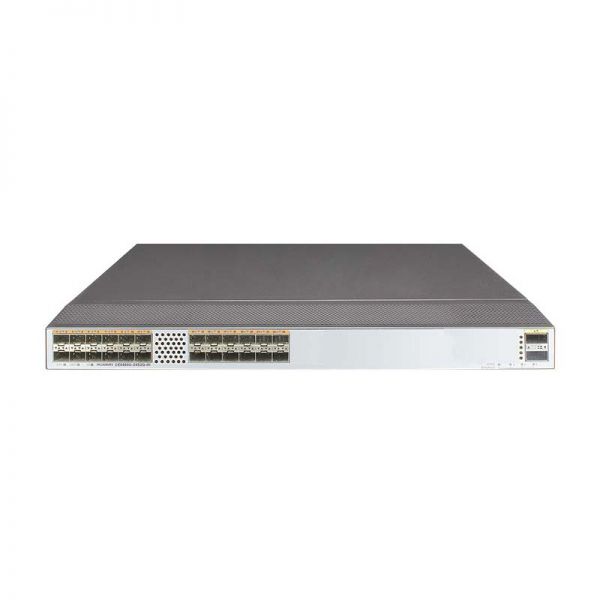

На рис. 1 показан внешний вид CE6850U-24S2Q-HI-B.
CE6850U-24S2Q-HI-B Appearance" src="/upload/media/wysiwyg/Huawei-Products/Huawei-Switches/Huawei-CE-Switches/CE6850U-24S2Q-HI-B/CE6850U-24S2Q-HI-B_Appearance.jpg" title="Внешний вид CE6850U-24S2Q-HI-B">
В Таблице 1 показаны краткие характеристики.
| Код продукта | |
| номер части | 02350ГТН |
| Порты 10G Base-T | 0 |
| Порты SFP+ | 24 |
| Порты ФК | 24 |
| Порты КСФП+ | 2 |
| Коммутационная способность | 640 Гбит/с |
| Скорость пересылки | 480 млн пакетов в секунду |
| Дизайн воздушного потока | Спереди-назад или сзади-наперед |
| Максимальная потребляемая мощность | 282 Вт |
| Типичное энергопотребление | 183 Вт |
| Размеры (Ш х Г х В) | 442 мм х 600 мм х 43,6 мм |
| Вес (полная загрузка) | 12,3 кг (27,1 фунта) |
информация о продукте
На рис. 2 показана задняя панель (со стороны портов) CE6850U-24S2Q-HI-B.
CE6850U-24S2Q-HI-B" src="/upload/media/wysiwyg/Huawei-Products/Huawei-Switches/Huawei-CE-Switches/CE6850U-24S2Q-HI-B/CE6850U-24S2Q-HI-B_rear_port_side_panel.jpg" title="задняя (со стороны порта) панель панели CE6850U-24S2Q-HI-B">
Примечание:
| ① | Двадцать четыре оптических порта Ethernet 10GE SFP+ |
| ② | Два оптических порта 40GE QSFP+ Ethernet |
На рис. 3 показана передняя панель (со стороны блока питания) CE6850U-24S2Q-HI-B.
CE6850U-24S2Q-HI-B" src="/upload/media/wysiwyg/Huawei-Products/Huawei-Switches/Huawei-CE-Switches/CE6850U-24S2Q-HI-B/CE6850U-24S2Q-HI-B_front_power_supply_side_panel.jpg" title="передняя (со стороны блока питания) панель CE6850U-24S2Q-HI-B">
Примечание:
| ① | Заземляющий винт |
| ② | Два порта управления ETH (комбо) |
| ③ | Консольный порт |
| ④ | Порт мини-USB |
| ⑤ | Слот вентилятора 1 |
| ⑥ | Слот вентилятора 2 |
| ⑦ | Слот для блока питания 1 |
| ⑧ | Слот для блока питания 2 |
| ⑨ | Этикетка со штрих-кодом |
| ⑩ | USB-порт |
Модули
В таблице 2 показаны рекомендуемые элементы для CE6850U-24S2Q-HI-B.
| Модель | Описание |
| Оптический трансивер FE-SFP | |
| Оптический трансивер, SFP, 100M/155M, многомодовый модуль (1310 нм, 2 км, LC) | |
| eSFP-FE-LX-SM1310 | Оптический трансивер, eSFP, 100M/155M, одномодовый модуль (1310 нм, 15 км, LC) |
| Оптический трансивер, eSFP, FE, одномодовый модуль (1310 нм, 40 км, LC) | |
| Оптический приемопередатчик GE-SFP | |
| Оптический трансивер, eSFP, GE, многомодовый модуль (850 нм, 0,55 км, LC) | |
| Оптический трансивер, eSFP, GE, одномодовый модуль (1310 нм, 10 км, LC) | |
| SFP-GE-LH40-SM1310/" title="TransceiverS-SFP-GE-LH40-SM1310">TransceiverS-SFP-GE-LH40-SM1310 | Оптический трансивер, eSFP, GE, одномодовый модуль (1310 нм, 40 км, LC) |
| Оптический трансивер, eSFP, GE, одномодовый модуль (1550 нм, 40 км, LC) | |
| Оптический трансивер 10G-SFP+ | |
| Оптический трансивер 10GBase-USR, SFP+, 10G, многомодовый модуль (850 нм, 0,1 км, LC) | |
| Оптический трансивер, SFP+, 10G, многорежимный модуль (850 нм, 0,3 км, LC) | |
| Оптический приемопередатчик 40GE QSFP+ | |
| Оптический трансивер 40GBase-iSR4, QSFP+, 40G, многорежимный (850 нм, 0,15 км, MPO) (подключение к четырем оптическим трансиверам SFP+) | |
| Оптический трансивер 40GBase-LR4, QSFP+, 40GE, одномодовый модуль (1310 нм, 10 км, LC) | |
| ВЕНТИЛЯТОР-060А | |
| Коробка вентилятора (F, боковой забор панели FAN) | |
| Коробка вентилятора (B, боковая вытяжка панели FAN) | |
Сравните с аналогичными товарами
В таблице 3 показано сравнение CE6850U-24S2Q-HI-B и CE6850U-48S6Q-HI-B.
| Код продукта | ||
| Порты 10G Base-T | 0 | 0 |
| Порты SFP+ | 24 | 48 |
| Порты ФК | 24 | 48 |
| Порты КСФП+ | 2 | 6 |
| Коммутационная способность | 640 Гбит/с | 1,44 Тбит/с |
| Скорость пересылки | 480 млн пакетов в секунду | 1080 миллионов пакетов в секунду |
| Дизайн воздушного потока | Спереди-назад или сзади-наперед | Спереди-назад или сзади-наперед |
| Максимальная потребляемая мощность | 282 Вт | 339 Вт |
| Типичное энергопотребление | 183 Вт | 235 Вт |
