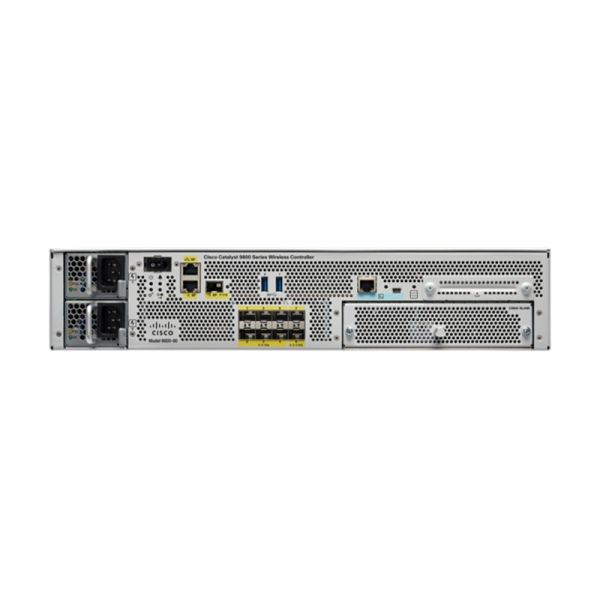

C9800-80-K9 - Cisco WLAN Controller

Спецификация C9800-80-K9

Максимальное количество точек доступа

до 6000

Максимальное количество клиентов

64000

Максимальная пропускная способность

До 80 Гбит/с

Максимальное количество беспроводных сетей

4096

Максимальное количество VLAN

4096

Максимальное количество тегов сайта

6000

Максимальное количество точек доступа на сайт

100

Максимальное количество тегов политики

6000

Макс. радиочастотные метки

6000

Макс. РЧ-профили

12000

Максимальное количество профилей политики

1000

Максимальные гибкие профили

6000

Фиксированные исходящие ссылки

8 портов 10 GE или 6 портов 10 GE + 2 порта 1 GE SFP+/SFP

Модульные восходящие каналы (опционально)

Поддерживаемые модули восходящей связи:

● C9800-18X1GE(=)

● C9800-10X10GE(=)

● C9800-1X40GE(=)

● C9800-2X40GE(=)

● C9800-1X100GE(=)

Модули восходящей связи поддерживают горячую замену.

Поддерживает трансиверы 10 GE, 40 GE и 100 GE QSFP.

Резервный источник питания

Источник питания переменного или постоянного тока

Максимальная потребляемая мощность с модулями

600 Вт

Режимы развертывания

Централизованная, Cisco FlexConnect® и беспроводная сеть Fabric (SD-Access)

Фактор формы

2RU

Лицензия

Умная лицензия включена

Операционная система

Сиско IOS ХЕ

Управление

Cisco DNA Center™ 1.2.8, Cisco Prime® Infrastructure 3.5, интегрированный WebUI и сторонние (API с открытыми стандартами)

Совместимость

Контроллеры на базе AireOS со специальными версиями 8.8 MR2, 8.5 MR4 и 8.5 MR3

Механизм политики

Cisco Identity Services Engine (ISE) 2.2, 2.3 и 2.4

Cisco Connected Mobile Experiences (CMX)

СМХ 10.5.1

Точки доступа

Точки доступа Aironet 802.11ac Wave 1 и Wave 2

Размер (Ш × Г × В)

17,3 × дюйма × 20,5 дюйма × 3,47 дюйма

(43,94 см × 52,07 см × 8,81 см)

Масса

31,5 фунта (14,29 кг)

Беспроводная связь

IEEE 802.11a, 802.11b, 802.11g, 802.11d, WMM/802.11e, 802.11h, 802.11n, 802.11k, 802.11r, 802.11u, 802.11w, 802.11ac Волна 1 и Волна 2

Проводная связь, коммутация и маршрутизация

IEEE 802.3 10BASE-T, IEEE 802.3u 100BASE-TX, 1000BASE-T, 1000BASE-SX, 1000-BASE-LH, тегирование VLAN IEEE 802.1Q, агрегирование каналов IEEE 802.1AX

Стандарты данных

● RFC 768 Протокол пользовательских дейтаграмм (UDP)

● RFC 791 IP

● RFC 2460 IPv6

● RFC 792 Интернет-протокол управляющих сообщений (ICMP)

● RFC 793 TCP

● Протокол разрешения адресов RFC 826 (ARP)

● Требования RFC 1122 для интернет-хостов

● RFC 1519 Бесклассовая междоменная маршрутизация (CIDR)

● Протокол начальной загрузки RFC 1542 (BOOTP)

● RFC 2131 Протокол динамической конфигурации хоста (DHCP)

● RFC 5415 Протокол контроля и настройки точек беспроводного доступа (CAPWAP).

● Привязка RFC 5416 CAPWAP для 802.11

Стандарты безопасности

● Защищенный доступ Wi-Fi (WPA)

● IEEE 802.11i (WPA2, RSN)

● RFC 1321 MD5 Алгоритм дайджеста сообщения

● RFC 1851 Инкапсуляция полезной нагрузки безопасности (ESP) Тройное преобразование DES (3DES)

● RFC 2104 HMAC: хэширование по ключу для аутентификации сообщений

● RFC 2246 Протокол TLS версии 1.0

● Архитектура безопасности RFC 2401 для интернет-протокола

● RFC 2403 HMAC-MD5-96 для ESP и AH.

● RFC 2404 HMAC-SHA-1-96 для ESP и AH.

● RFC 2405 Алгоритм шифрования ESP DES-CBC с Explicit IV

● Интерпретация RFC 2407 для протокола управления ключами Internet Security Association (ISAKMP).

● RFC 2408 ISAKMP

● RFC 2409 Интернет-обмен ключами (IKE)

● RFC 2451 Алгоритмы шифрования ESP CBC-Mode

● RFC 3280 Internet X.509 Сертификат инфраструктуры открытых ключей (PKI) и профиль списка отзыва сертификатов (CRL)

● RFC 4347 Безопасность транспортного уровня дейтаграмм (DTLS)

● RFC 5246 Протокол TLS версии 1.2

Стандарты шифрования

● Static Wired Equivalent Privacy (WEP) RC4 40, 104 и 128 бит

● Расширенный стандарт шифрования (AES): цепочка блоков шифрования (CBC), счетчик с CBC-MAC (CCM), счетчик с протоколом кода аутентификации сообщений CBC (CCMP)

● Стандарт шифрования данных (DES): DES-CBC, 3DES.

● Secure Sockets Layer (SSL) и Transport Layer Security (TLS): 128-битный RC4 и 1024- и 2048-битный RSA.

● DTLS: AES-CBC

● IPsec: DES-CBC, 3DES, AES-CBC

● Шифрование 802.1AE MACsec

Аутентификация, авторизация и учет (AAA)

● IEEE 802.1X

● RFC 2548 Атрибуты RADIUS для конкретных поставщиков Microsoft

● RFC 2716 Протокол двухточечной связи (PPP) Расширяемый протокол аутентификации (EAP) — TLS

● RFC 2865 Аутентификация RADIUS

● RFC 2866 Учет RADIUS

● RFC 2867 Учет RADIUS-туннелей

● RFC 2869 Расширения RADIUS

● RFC 3576 Расширения динамической авторизации для RADIUS

● RFC 5176 Расширения динамической авторизации для RADIUS

● RFC 3579 Поддержка RADIUS для EAP

● Рекомендации RFC 3580 IEEE 802.1X RADIUS

● RFC 3748 Расширяемый протокол аутентификации (EAP)

● Веб-аутентификация

● Поддержка TACACS для управляющих пользователей

Стандарты управления

● Простой протокол управления сетью (SNMP) v1, v2c, v3

● RFC 854 Telnet

● Информация об управлении RFC 1155 для Интернета на основе TCP/IP.

● RFC 1156 MIB

● RFC 1157 SNMP

● RFC 1213 SNMP MIB II

● RFC 1350 Упрощенный протокол передачи файлов (TFTP)

● RFC 1643 Ethernet MIB

● RFC 2030 Простой протокол сетевого времени (SNTP)

● RFC 2616 HTTP

● RFC 2665 Ethernet-подобные типы интерфейсов MIB

● RFC 2674 Определения управляемых объектов для мостов с классами трафика, фильтрацией многоадресной рассылки и виртуальными расширениями.

● RFC 2819 Удаленный мониторинг (RMON) MIB

● MIB группы интерфейсов RFC 2863

● Системный журнал RFC 3164

● RFC 3414 Пользовательская модель безопасности (USM) для SNMPv3

● RFC 3418 MIB для SNMP

● Определения управляемых объектов RFC 3636 для MAU IEEE 802.3.

● RFC 4741 Базовый протокол NETCONF

● RFC 4742 NETCONF через SSH

● RFC 6241 NETCONF

● RFC 6242 NETCONF через SSH

● Уведомления о событиях NETCONF в соответствии с RFC 5277.

● RFC 5717 Удаленный вызов процедуры с частичной блокировкой

● Возможность RFC 6243 With-Defaults для NETCONF

● RFC 6020 ЯНГ

● Частные MIB Cisco

Интерфейсы управления

● Веб-интерфейс: HTTP/HTTPS.

● Интерфейс командной строки: Telnet, протокол Secure Shell (SSH), последовательный порт

● SNMP

● NETCONF

Жесткие диски (HDD)

● Твердотельный накопитель SATA (SSD)

● 240 ГБ памяти

Поддерживаемые условия окружающей среды

Рабочая Температура:

● Нормальный: от 5° до 40° C (от 41° до 104°F)

● Кратковременно: от 5° до 50° C (от 41° до 122°F)

Нерабочая температура:

● от -40° до 65° C (от -104° до 149°F)

Рабочая влажность:

● Нормальный: от 5% до 85% без конденсации

● Кратковременно: от 5% до 90% без конденсации

Нерабочая температура влажность:

● от 5% до 93% при 82°F (28°C)

Рабочая высота:

● Работа устройства: от 0 до 3000 м (от 0 до 10 000 футов)

● Прибор не работает: от 0 до 12 192 м (от 0 до 40 000 футов)

Электрический вход:

● Диапазон входной частоты переменного тока: от 47 до 63 Гц.

● Диапазон входного напряжения переменного тока: от 90 до 264 В переменного тока с PEM переменного тока.

● Диапазон входного постоянного тока: от -40 до -72 В постоянного тока с постоянным током PEM

Максимальная мощность с модулями: 600 Вт

Тепловыделение: 2047 БТЕ/час

Измерение уровня звуковой мощности:

● Уровень звуковой мощности по шкале А составляет 70,5 LpAm (дБА) при номинальной температуре 27°C.

Соответствие нормативным требованиям

Безопасность:

● UL/CSA 60950-1

● МЭК/EN 60950-1

● AS/NZS 60950.1

● CAN/CSA-C22.2 № 60950-1

ЭМС – излучение: класс A

● Федеральная комиссия по связи 47CFR15

● AS/NZS СИСПР 22

● СИСПР 22

● EN55022/EN55032 (ЭМИ-1)

● ИКЕС-003

● ВККИ

● КН 32 (ЭМИ-2)

● CNS-13438

ЭМС – Выбросы:

● EN61000-3-2 Гармоники в линии электропередачи (EMI-3)

● EN61000-3-3 Изменения напряжения, колебания и мерцание (EMI-3)

ЭМС – иммунитет:

● IEC/EN61000-4-2 Устойчивость к электростатическому разряду

● IEC/EN61000-4-3 Устойчивость к излучению

● IEC/EN61000-4-4 Устойчивость к EFT-B (провода питания переменного тока)

● IEC/EN61000-4-4 Устойчивость к EFT-B (провода питания постоянного тока)

● IEC/EN61000-4-4 Устойчивость к EFT-B (сигнальные провода)

● Порт перенапряжения переменного тока IEC/EN61000-4-5

● Порт перенапряжения постоянного тока IEC/EN61000-4-5

● Порт сигнала перенапряжения IEC/EN61000-4-5

● IEC/EN61000-4-6 Устойчивость к кондуктивным помехам

● IEC/EN61000-4-8 Устойчивость к магнитному полю промышленной частоты

● IEC/EN61000-4-11 Падения напряжения, кратковременные прерывания и колебания напряжения

● К35 (ЭМИ-2)

Электромагнитная совместимость (ETSI/EN)

● EN 300 386 Телекоммуникационное сетевое оборудование (EMC) (EMC-3)

● EN55022 Информационное оборудование (излучение)

● EN55024/CISPR 24 Информационное оборудование (защищенность)

● Общий стандарт устойчивости EN50082-1/EN61000-6-1 (EMC-4)
