WS-C3560CX-8PC-S Обзор
WS-C3560CX-8PC-S компактный коммутатор уровня 3 корпоративного класса предлагает 8-портовые модели Gigabit Ethernet для передачи данных POE+. Этот коммутатор поддерживает как восходящие каналы 2 x 1 Gigabit для меди, так и 2 x 1 Gigabit SFP.
Краткие характеристики

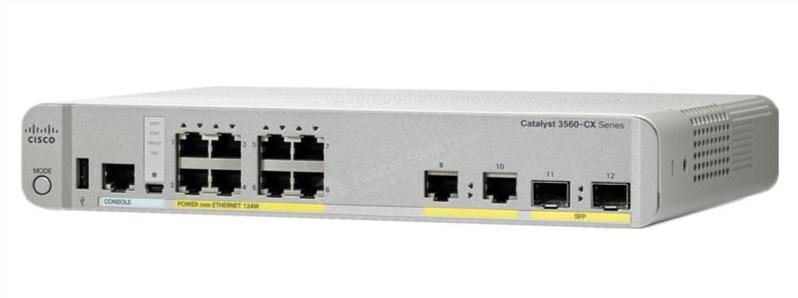

На рис. 1 показан внешний вид WS-C3560CX-8PC-S.
В Таблице 1 показаны краткие характеристики.
| Код продукта | WS-C3560CX-8PC-S |
| Набор функций | IP-база |
| Восходящие интерфейсы | 2 восходящих канала Gigabit Ethernet RJ-45, 2 восходящих канала SFP |
| Порты | 8 портов Gigabit Ethernet |
| Пропускная способность пересылки | 16 Гбит/с |
| Коммутационная пропускная способность (полный дуплекс) | 32 Гбит/с |
| Доступная мощность POE | 240 Вт |
| БАРАН | 512 МБ |
| Флэш-память | 128 МБ |
| Размеры | 4,44 х 26,9 х 23,8 см |
| Вес упаковки | 4,65 кг |
информация о продукте

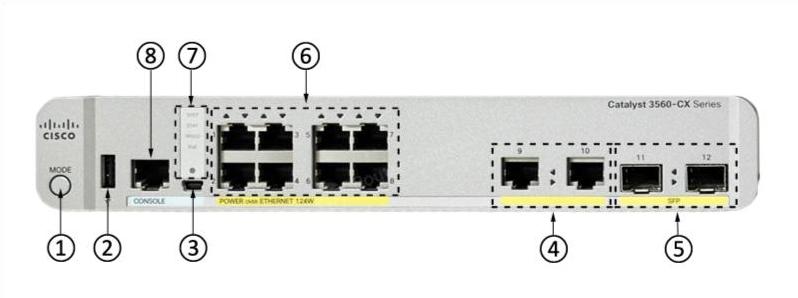

На рис. 2 показана передняя панель WS-C3560CX-8PC-S.
Примечание:
| ① | Кнопка режима | ⑤ | Слоты для модулей SFP |
| ② | USB-порт типа А | ⑥ | 12 портов 10/100/1000 |
| ③ | Порт USB mini типа B (консольный) | ⑦ | Переключатель светодиодов |
| ④ | 2 х 1G медь | ⑧ | Консольный порт RJ-45 |
·Светодиодные индикаторы переключателей включают индикаторы SYST, STAT, SPEED, POE и индикатор консоли.
В Таблице 2 приведены описания трех светодиодов.
| ВЕЛ | Режим цвета/порта | Описание |
| СИСТЕМА (Системный индикатор) | Выключенный | Система не включена. |
| Зеленый | Система работает нормально. | |
| Янтарь | Система получает питание, но не работает должным образом. | |
| СТАТИСТИКА | Статус порта | Статус порта. Это режим "по умолчанию". |
| СКОРОСТЬ | Скорость порта | Рабочая скорость порта: 10, 100 или 1000 Мбит/с. |
| ПОЭ | Выключенный | PoE не включен. |
| Зеленый | PoE включен. Порты работают корректно. | |
| Мигающий желтый | · Режим PoE не выбран · По крайней мере один из портов PoE 10/100 или 10/100/100 был лишен питания · По крайней мере один из портов имеет сбой PoE |
Индикаторы консоли показывают, какой консольный порт используется.
Если вы подключаете кабель к порту консоли, коммутатор автоматически использует этот порт для связи с консолью. При подключении двух консольных кабелей приоритет имеет консольный порт USB-mini.
В Табл. 3 приведено описание индикаторов консоли.
| ВЕЛ | Цвет | Описание |
| Консольный порт RJ-45 | Зеленый | Консольный порт RJ-45 активен. Индикатор консольного порта USB-mini не активен. |
| Выключенный | Порт не активен. Консольный порт USB-mini активен. | |
| USB-мини-консольный порт | Зеленый | Консольный порт USB-mini активен. Индикатор консольного порта RJ-45 не активен. |
| Выключенный | Порт не активен. Консольный порт RJ-45 активен. |
Аксессуары
В Таблице 4 показаны некоторые рекомендуемые кабели.
| Модели | Описания |
| Консольный кабель Cisco CAB-CONSOLE-USB длиной 6 футов с разъемами USB типа A и mini-B | |
| Консольный кабель Cisco CAB-CONSOLE-RJ45 6 футов с RJ45 и DB9F |
Сравните с аналогичным товаром
| Модели | WS-C3560CX-8PC-S | |
| Восходящие ссылки | 2 медных порта 1G плюс 2 порта 1G SFP+ | 2 медных порта 1G плюс 2 порта 1G SFP+ |
| Порты | 12 портов 10/100/1000 Гбит/с Ethernet | 8 портов 10/100/1000 Гбит/с Ethernet |
| Набор функций | IP-база | IP-база |
| PoE Выходные порты | 12 PoE+ | 12 PoE+ |
| Доступная мощность POE | 240 Вт | 240 Вт |
