WS-C2960CX-8TC-L Обзор
WS-C2960CX-8TC-L — это один из коммутаторов Cisco Catalyst серии 2960 Compact, которые идеально подходят для развертывания в условиях ограниченного пространства, где прокладка нескольких кабелей может быть затруднительна. Серия 2960CX предлагает порты Gigabit Ethernet с производительностью переадресации на линейной скорости.
Краткие характеристики

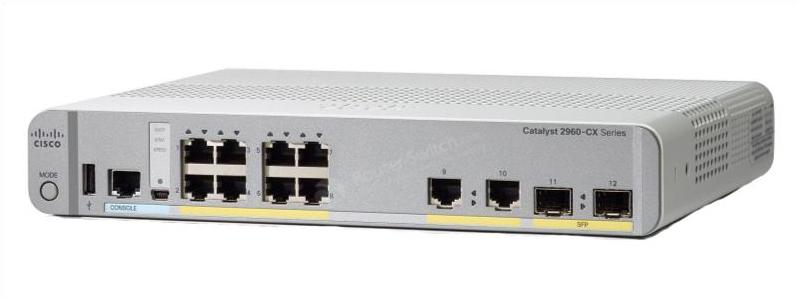

На рис. 1 показан внешний вид WS-C2960CX-8TC-L.
В Таблице 1 показаны краткие характеристики.
| Код продукта | WS-C2960CX-8TC-L |
| Набор функций | База локальной сети |
| Восходящие интерфейсы | 2 медных порта 1G плюс 2 порта 1G SFP |
| Порты | 8 портов 10/100/1000 Gigabit Ethernet |
| Пропускная способность пересылки | 12 Гбит/с |
| Коммутационная пропускная способность (полный дуплекс) | 24 Гбит/с |
| БАРАН | 512 МБ |
| Флэш-память | 128 МБ |
| Размеры | 4,44 х 26,9 х 21,3 см |
| Вес упаковки | 4,38 кг |
информация о продукте

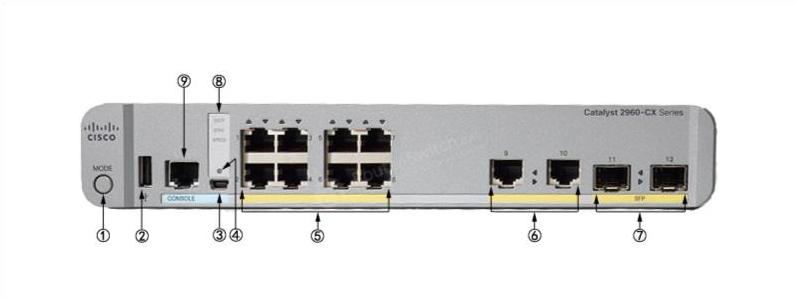

На рис. 2 показана передняя панель WS-C2960CX-8TC-L.
Примечание:
| ① | Кнопка режима | ⑥ | 2 х 1G медь |
| ② | USB-порт типа А | ⑦ | Слоты для модулей SFP |
| ③ | Порт USB mini типа B (консольный) | ⑧ | СИСТЕМА, СТАТИСТИКА, СКОРОСТЬ СВЕТОДИОД |
| ④ | Индикатор консоли | ⑨ | Консольный порт RJ-45 |
| ⑤ | 8 портов 10/100/1000 | ||
В Таблице 2 приведены описания трех светодиодов.
| ВЕЛ | Режим цвета/порта | Описание |
| СИСТЕМА (Системный индикатор) | Выключенный | Система не включена. |
| Зеленый | Система работает нормально. | |
| Янтарь | Система получает питание, но не работает должным образом. | |
| СТАТИСТИКА | Статус порта | Статус порта. Это режим "по умолчанию". |
| СКОРОСТЬ | Скорость порта | Рабочая скорость порта: 10, 100 или 1000 Мбит/с. |
· Индикаторы консоли показывают, какой консольный порт используется.
· Если вы подключаете кабель к порту консоли, коммутатор автоматически использует этот порт для связи с консолью. При подключении двух консольных кабелей приоритет имеет консольный порт USB-mini.
В Табл. 3 приведено описание индикаторов консоли.
| ВЕЛ | Цвет | Описание |
| Консольный порт RJ-45 | Зеленый | Консольный порт RJ-45 активен. Индикатор консольного порта USB-mini не активен. |
| Выключенный | Порт не активен. Консольный порт USB-mini активен. | |
| USB-мини-консольный порт | Зеленый | Консольный порт USB-mini активен. Индикатор консольного порта RJ-45 не активен. |
| Выключенный | Порт не активен. Консольный порт RJ-45 активен. |

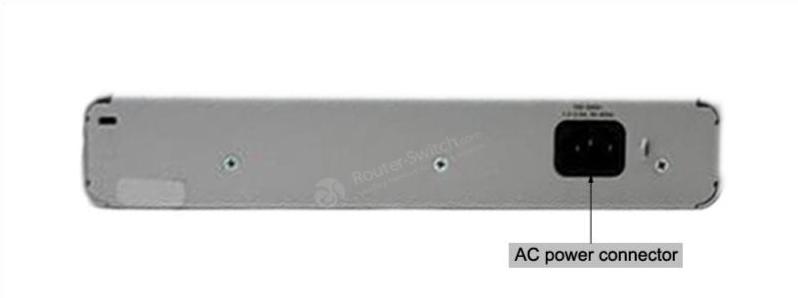

На рис. 3 показана задняя панель WS-C2960CX-8TC-L.
Аксессуары
В Таблице 4 показаны некоторые рекомендуемые кабели.
| Модели | Описания |
| Консольный кабель Cisco CAB-CONSOLE-USB длиной 6 футов с разъемами USB типа A и mini-B | |
| Консольный кабель Cisco CAB-CONSOLE-RJ45 6 футов с RJ45 и DB9F |
Сравните с аналогичным товаром
| Модели | WS-C2960CX-8TC-L | |
| Восходящие ссылки | 2 медных порта 1G или 2 SFP 1G | 2 медных порта 1G или 2 SFP 1G |
| Порты | 8 x 10/100 Fast Ethernet | 8 портов 10/100/1000 Гбит/с Ethernet |
| Набор функций | База локальной сети | База локальной сети |
