WS-X6904-40G-2T Обзор
WS-X6904-40G-2T обеспечивает 4-портовое оптоволоконное соединение 40 Gigabit Ethernet, в котором каждый порт может принимать оптический модуль 40 Gigabit Ethernet C Form-Factor Pluggable (CFP) или может быть преобразован в четыре порта 10 Gigabit Ethernet с помощью FourX. адаптер, позволяющий клиентам развернуть 10-гигабитный Ethernet для удовлетворения текущих потребностей и быть готовым к переходу на 40-гигабитный Ethernet без каких-либо сбоев. Этот модуль в первую очередь предназначен для кампусов, центров обработки данных и поставщиков услуг, а также для транспорта высокой плотности 10 Gigabit Ethernet и 40 Gigabit Ethernet в ядре. WS-X6904-40G-2T совместим только с Supervisor Engine 2T и поддерживает два типа оптики CFP: CFP-40G-LR4 и CFP-40G-SR4 для обеспечения расстояния до 10 км по одномодовому волокну и 100 м по Многомодовое волокно OM3, соответственно, также поддерживает Virtual Switch Link (VSL) на всех портах.
Краткие характеристики

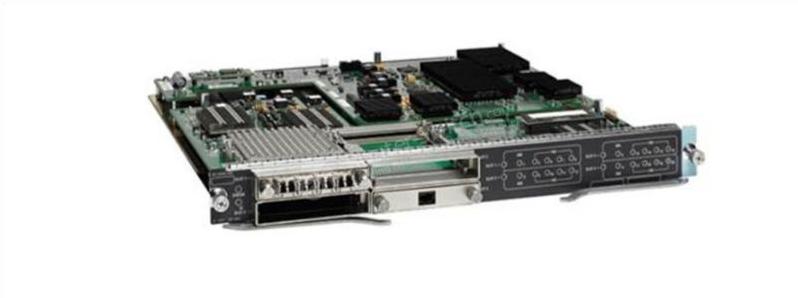

На рис. 1 показан внешний вид WS-X6904-40G-2T.
.
В Таблице 1 показаны краткие характеристики.
| Код продукта | WS-X6904-40G-2T |
| Требования к питанию | 468 Вт |
| Описание продукта | Интерфейсный модуль Cisco Catalyst серии 6500 10 Gigabit Ethernet WS-X6904-40G-2T |
| Разделить Тайд | Интерфейс 10 Gigabit Ethernet Оптоволоконный модуль |
| Порты | 4 * 40G Gigabit Ethernet или 16 * 10 Gigabit Ethernet |
| коммутационное соединение ткани | ЦФП-40Г-ЛР4, 40Г-ЦФП-СР4 |
| Экспедиционный движок | WS-F6K-DFC4-E |
| Записи ACL | 64000 |
| Записи сетевого потока | 512000 |
| Записи маршрутизации | 256000 |
| Мостовые домены | 16000 |
| MAC-адрес | 128000 |
| Многоадресная маршрутизация | 256000 |
| Скорость переадресации IPv4 | 60 миллионов пакетов в секунду |
Модули, карты, лицензии
Табл. 2. Поддерживаемая оптика для WS-X6904-40G-2T.
| Код товара | Тип трансивера | Тип носителя | Расстояние |
| ЦФП-40Г-СР4 | 40GBASE-SR4 (ММФ) | Многомодовое волокно 850нм | 100 м по многомодовому оптоволокну OM3 |
| ЦФП-40G-LR4 | 40GBASE-LR4 (СМФ) | Одномодовое волокно 1310 нм CWDM | 10 км |
| CVR-CFP-410GSFP | Адаптер FourX: преобразует каждый порт 40 GE CFP в 4 порта 10 GE SFP+ или 4 порта 1GE SFP. | Н/Д | Н/Д |
| Поддерживаемые приемопередатчики SFP+ с адаптером FourX | ММЖ (ОМ3) SMF (G.652) ММФ (марка FDDI) SMF (G.652) Медный кабель TwinAx Медный кабель TwinAx Медный кабель TwinAx | до 300 м 10км 220м 40км 1м 3м 5м | |
| Поддерживаемые приемопередатчики SFP с адаптером FourX | ММФ (50 мкм/62,5 мкм FDDI) СМФ/ММФ Неэкранированная медная витая пара категории 5 | 550м/220м 10 км (SMF)/550 м (MMF) 100м |
