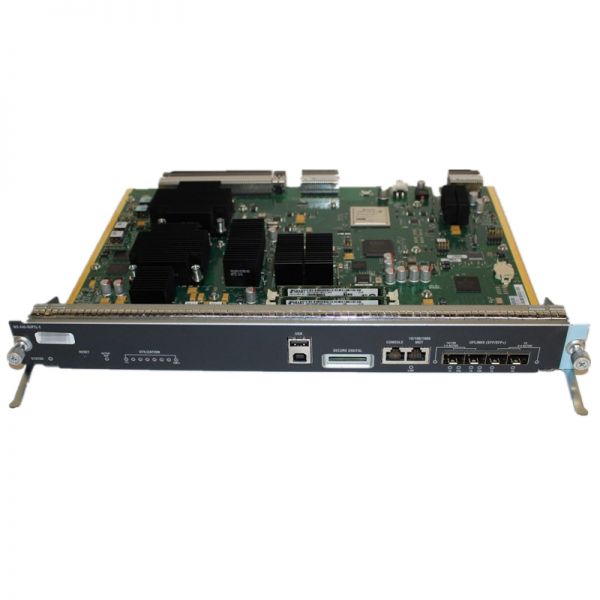

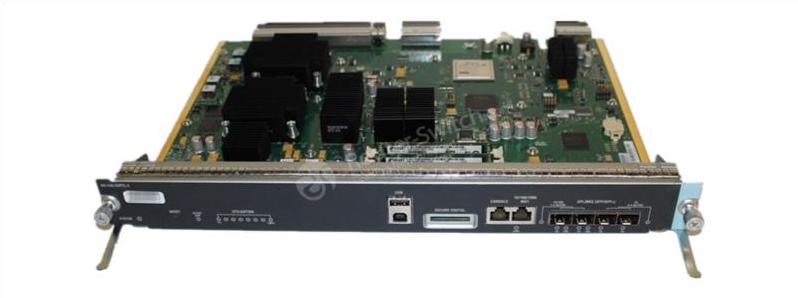

WS-X45-SUP7L-E Catalyst 4500 E-Series Supervisor Engine

WS-X45-SUP7L-E Спецификация

Особенность

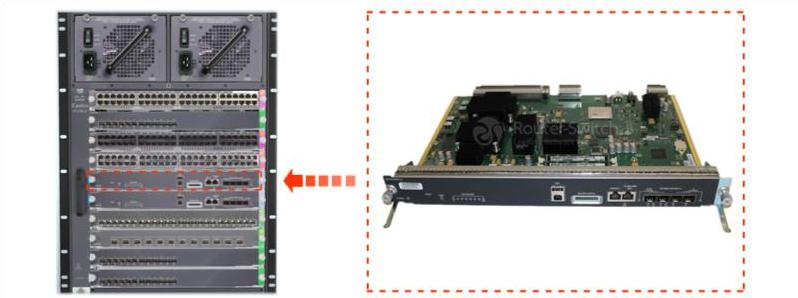

Совместимость шасси

Supervisor Engine 7L-E поддерживается на шасси коммутаторов Catalyst 4503-E, Catalyst 4506-E, Catalyst 4507R-E и Catalyst 4507R+E. Supervisor Engine 7L-E не поддерживается на шасси коммутатора Catalyst 4510R-E или Catalyst 4510R+E.

Программные требования (минимум)

Последние требования к выпуску программного обеспечения см. в примечаниях к выпуску программного обеспечения.

Ограничения слотов шасси

• Catalyst 4503-E: только слот 1

• Catalyst 4506-E: только слот 1

• Catalyst 4507R-E и Catalyst 4507R+E: слот 3 и слот 4

Пропускная способность на слот

48 Гбит/с

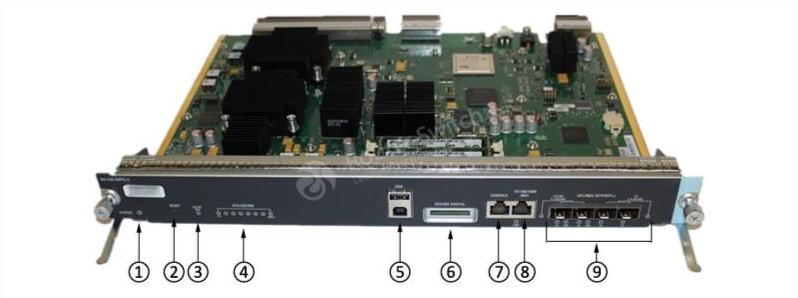

Функции передней панели Supervisor Engine 7L-E

СВЕТОДИОД СОСТОЯНИЯ

Светодиод STATUS показывает текущее состояние модуля Supervisor Engine и текущее состояние программного обеспечения.

• Зеленый — все диагностические тесты пройдены.

• Оранжевый — выполняется загрузка системы или диагностический тест.

• Красный — диагностический тест не пройден.

• Не горит — Supervisor Engine отключен или не включен.

Переключатель СБРОСА

Переключатель RESET используется для сброса и перезапуска переключателя.

Примечание Используйте скрепку для бумаги или другой маленький остроконечный предмет, чтобы нажать переключатель RESET.

АКТИВНЫЙ СВЕТОДИОД SUP

Светодиод ACTIVE SUP показывает, активен ли модуль Supervisor Engine или находится в режиме ожидания в конфигурациях с резервным модулем Supervisor Engine.

• Зеленый — Supervisor Engine активен (в конфигурациях с резервированием Supervisor Engine).

• Не горит — Supervisor Engine находится в режиме ожидания (в конфигурациях с резервированием Supervisor Engine).

Светодиоды ИСПОЛЬЗОВАНИЯ

Когда коммутатор находится в рабочем состоянии, восемь индикаторов UTILIZATION показывают текущую нагрузку трафика на объединительную плату в виде приблизительного процентного значения. На каждый светодиод приходится примерно 12,5% нагрузки.

USB-разъемы

Предусмотрено два порта USB 2.0:

• Порт 1 в настоящее время не поддерживается.

• Порт 2 работает в режиме хоста (нисходящий поток). Он оснащен разъемом USB типа A, и к этому разъему можно подключить стандартное устройство USB 2.0, например устройство флэш-памяти.

БЕЗОПАСНЫЙ ЦИФРОВОЙ слот

Стандартный интерфейс карты памяти Secure Data (SD) расположен на передней панели.

КОНСОЛЬНЫЙ порт

Порт 10/100/1000 с разъемом RJ-45. Консольный порт позволяет получить доступ к коммутатору либо локально (с консольного терминала), либо через модем (удаленно). Порт имеет разъем RJ-45. Консольный порт позволяет выполнять следующие функции:

• Настройте коммутатор из интерфейса командной строки.

• Мониторинг сетевой статистики и ошибок.

• Настройте параметры агента SNMP.

Порт 10/100/1000 МГТ

Порт управления Ethernet — это хост-порт уровня 3, к которому можно подключить ПК. Вы можете использовать порт управления Ethernet вместо порта консоли коммутатора для управления сетью. При управлении коммутатором подключите ПК к порту управления Ethernet на коммутаторе Catalyst 4500 серии E.

• Зеленый — ссылка работает.

• Оранжевый — ссылка отключена пользователем.

• Мигает оранжевым — самопроверка при включении указывает на неисправный порт.

• Не горит — сигнал не обнаружен или произошел сбой конфигурации канала.

Примечание При подключении ПК к порту управления Ethernet необходимо назначить IP-адрес.

Индикатор СОЕДИНЕНИЯ

С портом 10/100/1000 MGT связан индикатор LINK.

Порты UPLINK (SFP/SFP+)

Supervisor Engine 7L-E имеет четыре восходящих порта. Порты 1 и 2 поддерживают приемопередатчики 10GBASE SFP+ или приемопередатчики 1000BASE SFP. Порты 3 и 4 поддерживают только приемопередатчики 1000BASE SFP. Существуют ограничения на использование портов восходящей линии связи как в конфигурациях с одним супервизором, так и в конфигурациях с резервным супервизором, а также в режимах 10-G и 1-G.

Индикаторы восходящего порта

Существует два типа индикаторов, связанных с восходящими портами Supervisor Engine.

Порт восходящей связи Индикаторы ACTIVE

Порты восходящей связи на модуле Supervisor Engine активны парами. Два светодиода на передней панели показывают это действие. Один светодиод с надписью 1G/10G 1-2 ACTIVE указывает на то, что порты 1 и 2 активны; другой помечен как 1G 3-4 ACTIVE и указывает, что порты 3 и 4 активны.

В автономных конфигурациях Supervisor Engine, работающих в 1-гигабитном режиме, активны все четыре восходящих порта; оба светодиода 1-2 ACTIVE и 3-4 ACTIVE горят зеленым цветом.

В резервных конфигурациях Supervisor Engine только светодиод 1-2 ACTIVE горит зеленым. Когда один супервизор удаляется, индикаторы 1-2 ACTIVE и 3-4 ACTIVE горят зеленым цветом на оставшемся супервизоре, когда он работает на скорости 1 Гбит/с. В 10-гигабитном режиме горит только светодиод 1-2 ACTIVE.

Индикаторы STATUS порта восходящей связи

Порты восходящей линии связи 1 и 2 имеют по два индикатора STATUS порта восходящей линии связи. Индикатор 1G отображает состояние порта, когда в гнездо порта установлен приемопередатчик SFP 1 ГБ. Индикатор 10G отображает состояние порта, когда в гнездо порта установлен приемопередатчик 10 ГБ SFP+. Порт 3 и порт 4 поддерживают только приемопередатчики SFP 1 ГБ и имеют только индикатор состояния порта 1 ГБ.

• Зеленый — ссылка работает.

• Оранжевый — ссылка отключена пользователем.

• Мигает оранжевым — самопроверка при включении указывает на неисправный порт.

• Не горит — сигнал не обнаружен или произошел сбой конфигурации канала.
