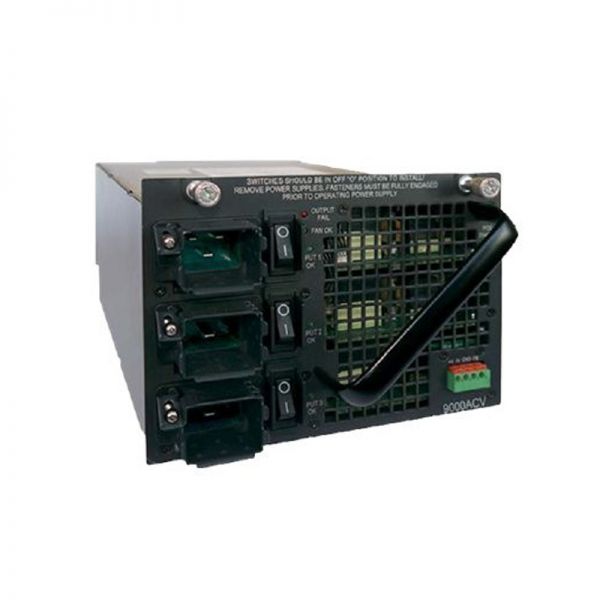

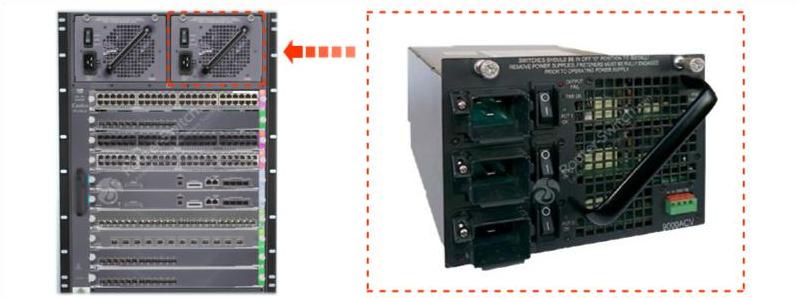

PWR-C45-9000ACV Cisco Catalyst 4500 PoE Enabled Power Supply

PWR-C45-9000ACV Спецификация

Тип входа переменного тока

Входы с автоматическим выбором диапазона и коррекцией коэффициента мощности (PFC)

Примечание PFC — это стандартная функция всех блоков питания Catalyst 4500 серии E с входом переменного тока. PFC уменьшает реактивную составляющую в источнике переменного тока, обеспечивая более высокие коэффициенты мощности (обычно 99 процентов или лучше) и более низкие гармонические составляющие тока.

Входное напряжение переменного тока

Низкая сеть (номинальное значение 120 В переменного тока) — от 85 В переменного тока (мин.) до 132 В переменного тока (макс.)

High-line (номинальное напряжение 230 В переменного тока) — от 170 В переменного тока (мин.) до 264 В переменного тока (макс.)

Примечание Поддерживается работа в режиме ввода смешанного напряжения. Однако при смешанном входном напряжении выходная мощность по умолчанию соответствует тройному пределу выходного напряжения 120 В переменного тока.

входной переменный ток

12 А (макс.) при 120 В переменного тока (для каждого входа)

16 А (макс.) при 230 В переменного тока (для каждого входа)

входная частота переменного тока

50/60 Гц (номинал) (±3% для полного диапазона)

Выходные напряжения постоянного тока

12 В постоянного тока (от 11,8 В постоянного тока (мин.) до 12,2 В постоянного тока (макс.))

3,3 В постоянного тока (от 3,2 В постоянного тока (мин.) до 3,4 В постоянного тока (макс.))

-50 В постоянного тока (от -48 В постоянного тока (мин.) до -52 В постоянного тока (макс.))

Выход источника питания

Общая выходная мощность зависит от количества подключенных входов и доступного источника переменного напряжения. Если используется более одного входа, все входы имеют одинаковое напряжение переменного тока (высокая или низкая линия).

Примечание Поддерживается работа в режиме ввода смешанного напряжения.

Рабочая мощность 1100 Вт (с одним номинальным входом 120 В переменного тока)

– 80 А при 12 В постоянного тока (только данные)

– 12,5 А при 3,3 В постоянного тока (только данные)

– 20 А при –50 В постоянного тока (PoE, если используется)

Рабочая мощность 2200 Вт (с двумя номинальными входами 120 В переменного тока)

– 121,7 А при 12 В постоянного тока (только данные)

– 12,5 А при 3,3 В постоянного тока (только данные)

– 40 А при –50 В постоянного тока (PoE, если используется)

Рабочая мощность 3300 Вт (с тремя номинальными входами 120 В переменного тока)

– 121,7 А при 12 В постоянного тока (только данные)

– 12,5 А при 3,3 В постоянного тока (только данные)

– 50 А при –50 В постоянного тока (PoE, если используется)

Рабочая мощность 3000 Вт (с одним номинальным входом 230 В переменного тока)

– 121,7 А при 12 В постоянного тока (только данные)

– 12,5 А при 3,3 В постоянного тока (только данные)

– 50 А при –50 В постоянного тока (PoE, если используется)

Рабочая мощность 6000 Вт (с двумя номинальными входами 230 В переменного тока)

– 166,7 А при 12 В постоянного тока (только данные)

– 12,5 А при 3,3 В постоянного тока (только данные)

– 100 А при –50 В постоянного тока (PoE, если используется)

Рабочая мощность 9000 Вт (с тремя номинальными входами 230 В переменного тока)

– 166,7 А при 12 В постоянного тока (только данные)

– 12,5 А при 3,3 В постоянного тока (только данные)

– 150 А при –50 В постоянного тока (PoE, если используется)

Выходная мощность источника питания

9000 Вт максимум

Время удержания выхода

минимум 20 мс

мощность кВА6

9680 кВА (коэффициент мощности = 0,99)

Рассеивание тепла

3010 БТЕ/ч (макс.)

Минимальные требования к программному обеспечению

Выпуск Cisco IOS IOS-XE 3.4.0SG/15.1(2)SG

Питание через Ethernet

Поддерживается, до 7500 Вт

Светодиоды и их значение

ВВОД 1 ОК

ВХОД 2 ОК

ВХОД 3 ОК

Зеленый — напряжение переменного тока источника в норме. (Входное напряжение составляет 85 В переменного тока или выше.)

Не горит — напряжение источника переменного тока падает ниже 70 В переменного тока, источник переменного тока отсутствует или питание отключено.

Примечание. При входном напряжении переменного тока в диапазоне от 70 до 85 В переменного тока состояние светодиода INPUT OK не определено; он может быть зеленым, выключенным или мигающим зеленым.

ВЕНТИЛЯТОР ОК

Зеленый — вентилятор блока питания работает нормально.

Не горит — обнаружен сбой вентилятора блока питания.

ВЫХОД ОШИБКА

Красный — обнаружена проблема с одним или несколькими выходными напряжениями постоянного тока источника питания.

Выкл. — выходное постоянное напряжение с приемлемыми запасами.

Примечание. Для правильной работы индикатора OUTPUT FAIL системы с одним блоком питания должны быть сконфигурированы как минимум с одной кассетой вентиляторов и одним модулем управления. Системы с двумя источниками питания должны иметь как минимум одну конфигурацию блока вентиляторов, один модуль Supervisor Engine и один дополнительный модуль. Несоблюдение этих минимальных требований к конфигурации может привести к ложному сигналу отказа источника питания.
