CE6810-LI-F-B0C Обзор
CE6810-LI-F-B0C является одним из коммутаторов Huawei серии CE6810-24S2Q-LI. Коммутаторы Huawei серии CE6810-24S2Q-LI обеспечивают высокую пропускную способность и малую задержку для центров обработки данных и высокопроизводительных кампусных сетей. 2 восходящих порта 40 GE обеспечивают исключительную производительность при соединении с базовыми коммутаторами с использованием сети Transparent Interconnection of Lots of Links (TRILL). Объедините коммутаторы CE6800 и CE12800 для реализации неблокирующей сетевой платформы. Коммутаторы Huawei CloudEngine серии 6800 (CE6800) — это коммутаторы 10G Ethernet следующего поколения, предназначенные для центров обработки данных и высокопроизводительных кампусных сетей. Используя программную платформу Huawei VRP8, коммутаторы CE6800 обеспечивают широкие возможности обслуживания центров обработки данных и большие возможности стекирования. Кроме того, можно изменить направление воздушного потока (спереди назад или сзади вперед). Коммутаторы CE6800 могут работать с коммутаторами CE12800 для создания гибкой, виртуализированной, высококачественной коммутационной сети, отвечающей требованиям центров обработки данных с облачными вычислениями. Они помогают предприятиям и операторам связи создавать масштабируемую сетевую платформу центра обработки данных в эпоху облачных вычислений.
Краткие характеристики

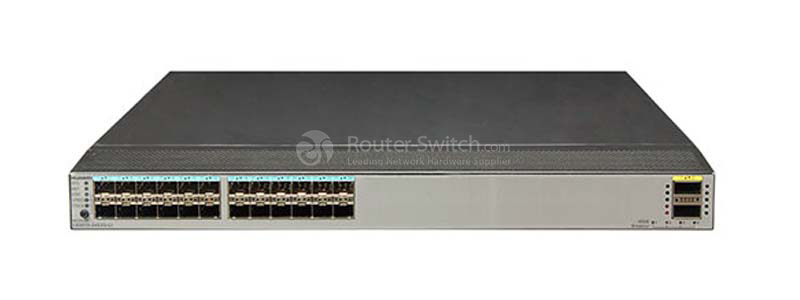

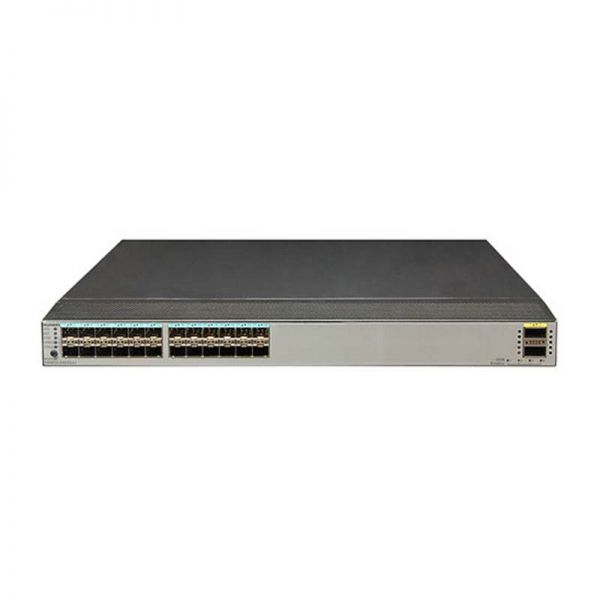

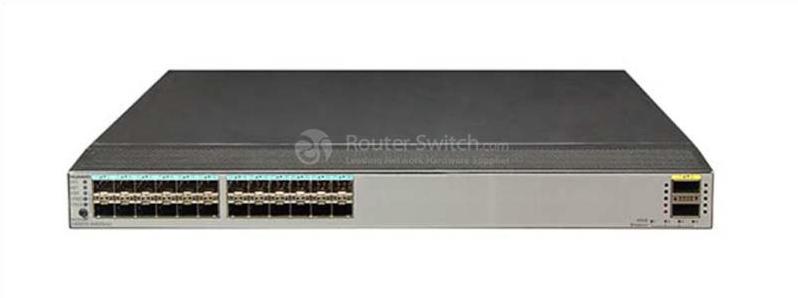

На рис. 1 показан внешний вид CE6810-LI-F-B0C.
В Таблице 1 показаны краткие характеристики.
| Код продукта | CE6810-LI-F-B0C |
| номер части | 02350GUE |
| Версия ПО | V100R005C10 и выше |
| Фиксированные интерфейсы GE | Никто |
| Фиксированные интерфейсы 10GE | 24*10ГЭ СФП+ |
| Фиксированные интерфейсы 40GE | 2*40ГЭ КСФП+ Интерфейс 40GE можно разделить на четыре интерфейса 10GE. |
| Фиксированные интерфейсы 100GE | Никто |
| Коммутационная способность | 640 Гбит/с |
| Скорость пересылки | 480 млн пакетов в секунду |
| Диапазон номинального напряжения (с силовым модулем) | от 100 В до 240 В переменного тока, 50/60 Гц от -48 В пост. тока до -60 В пост. тока |
| Максимальная потребляемая мощность | 171 Вт |
| Дизайн воздушного потока | Спереди-назад или сзади-наперед |
| Размеры (Ш х Г х В) | 442 мм х 600 мм х 43,6 мм |
| Вес (полная загрузка) | 10,1 кг (22,3 фунта) |
информация о продукте

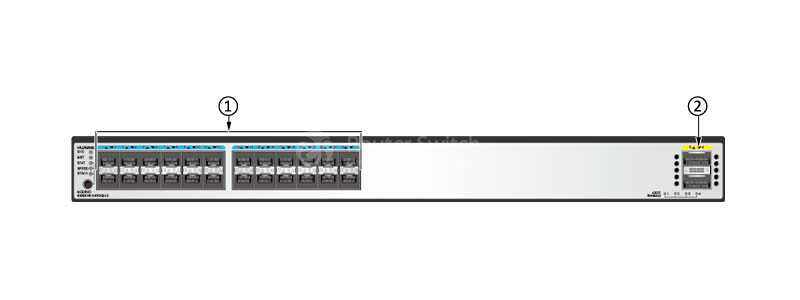

На рис. 2 показана задняя (со стороны портов) панель CE6810-LI-F-B0C.
Примечание:
| ① | Двадцать четыре оптических порта Ethernet 10GE SFP+ |
| ② | Два оптических порта 40GE QSFP+ Ethernet |

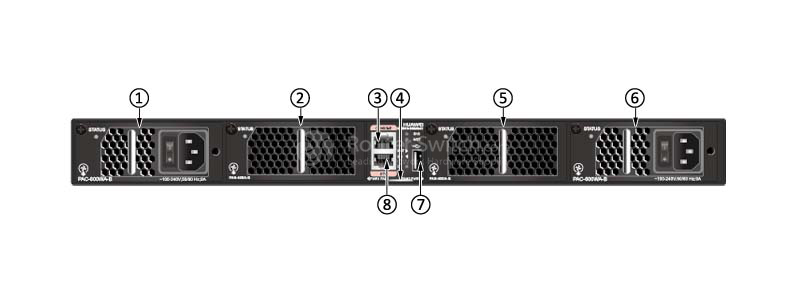

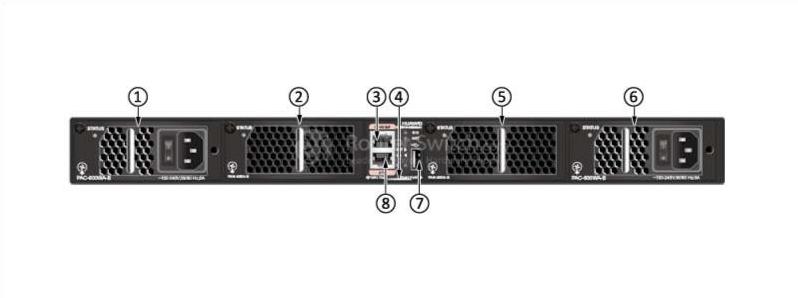

На рис. 3 показана передняя панель (со стороны блока питания) CE6810-LI-F-B0C.
Примечание:
| ① | Слот для блока питания 1 |
| ② | Слот вентилятора 1 |
| ③ | Консольный порт |
| ④ | Этикетка со штрих-кодом |
| ⑤ | Слот вентилятора 2 |
| ⑥ | Слот для блока питания 2 |
| ⑦ | USB-порт |
| ⑧ | Порт управления ETH |
Модули
В таблице 2 показаны рекомендуемые элементы для CE6810-LI-F-B0C.
| Модель | Описание | |
| Модуль питания переменного тока | ||
| Модуль питания переменного тока мощностью 600 Вт (спереди назад, сбоку на панели питания) | ||
| Модуль питания переменного тока мощностью 600 Вт (сзади наперед, вытяжка со стороны панели питания) | ||
| Оптический приемопередатчик GE-SFP | ||
| Оптический трансивер, eSFP, GE, многомодовый модуль (850 нм, 0,55 км, LC) | ||
| Оптический трансивер, eSFP, GE, одномодовый модуль (1310 нм, 10 км, LC) | ||
| SFP-GE-LH40-SM1310/" title="TransceiverS-SFP-GE-LH40-SM1310">TransceiverS-SFP-GE-LH40-SM1310 | Оптический трансивер, eSFP, GE, одномодовый модуль (1310 нм, 40 км, LC) | |
| Оптический трансивер, eSFP, GE, одномодовый модуль (1550 нм, 40 км, LC) | ||
| Оптический трансивер 10G-SFP+ | ||
| Оптический трансивер 10GBase-USR, SFP+, 10G, многомодовый модуль (850 нм, 0,1 км, LC) | ||
| Оптический трансивер, SFP+, 10G, многорежимный модуль (850 нм, 0,3 км, LC) | ||
| Оптический приемопередатчик 40GE QSFP+ | ||
| Оптический трансивер 40GBase-iSR4, QSFP+, 40G, многорежимный (850 нм, 0,15 км, MPO) (подключение к четырем оптическим трансиверам SFP+) | ||
| Оптический трансивер 40GBase-LR4, QSFP+, 40GE, одномодовый модуль (1310 нм, 10 км, LC) | ||
| Медный приемопередатчик GE | ||
| SFP-1000BaseT | Электрический приемопередатчик, SFP, GE, модуль электрического интерфейса (100 м, RJ45) | |
| ВЕНТИЛЯТОР-40ЭА | ||
| Коробка вентилятора (EA, спереди назад, боковой забор панели FAN) | ||
| Коробка вентилятора (EA, задом наперед, боковая вытяжка панели FAN) | ||
Сравните с аналогичными товарами
В таблице 3 показано сравнение CE6810-LI-F-B0C, CE6810-32T16S4Q-LI-B и CE6810-48S4Q-EI.
| Код продукта | CE6810-LI-F-B0C | КЭ6810-48С4К-ЭИ | |
| Версия ПО | V100R005C10 и выше | V100R005C10 и выше | V100R003C00 и выше |
| Фиксированные интерфейсы 10GE | 24*10ГЭ СФП+ | 32*10ГБАСЭ-Т 16*10ГЭ СФП+ | 48*10ГЭ СФП+ |
| Фиксированные интерфейсы 40GE | 2*40ГЭ КСФП+ Интерфейс 40GE можно разделить на четыре интерфейса 10GE. | 4*40ГЭ КСФП+ Интерфейс 40GE можно разделить на четыре интерфейса 10GE. | 4*40ГЭ КСФП+ Интерфейс 40GE можно разделить на четыре интерфейса 10GE. |
| Фиксированные интерфейсы 100GE | Никто | Никто | Никто |
| Коммутационная способность | 640 Гбит/с | 1,28 Тбит/с | 1,28 Тбит/с |
| Скорость пересылки | 480 млн пакетов в секунду | 960 миллионов пакетов в секунду | 960 миллионов пакетов в секунду |
| Максимальная потребляемая мощность | 171 Вт | 288 Вт | 238 Вт |
