Фото CE12816A-B09 Huawei CE12800 Series Data Center Switch

Характеристики

Модель : CE12816A-B09

Детали : CE12816 AC Bundle9 (шасси AC в сборе, 2*MPUA, 3*SFU16B, 8*PAC-2700WA)

Все товары Huawei

Все товары категории

Информация на сайте Firstlan.ru, включая цены и характеристики, представлена для справки и не является публичной офертой, определяемой положениями Статьи 437 Гражданского кодекса РФ. Договор заключается только после предварительного согласования наличия, наименования и количества товара.

Путь от задачи до результата

За 4 шага

Обзор

CE12816A-B09 Обзор

CE12816A-B09 — это CE12816 AC Bundle9 (шасси AC в сборе, 2*MPUA, 3*SFU16B, 8*PAC-2700WA).

Краткие характеристики

На рис. 1 показан внешний вид CE12816A-B09.

CE12816A-B00 Appearance" src="/upload/media/wysiwyg/Huawei-Products/Huawei-Switches/Huawei-CE-Switches/CE12816A-B00/CE12816A-B00_Appearance.jpg" title="Внешний вид CE12816A-B00">

В Таблице 1 показаны краткие характеристики.

Код продукта	CE12816A-B09
Коммутационная способность (Тбит/с)	178/ 1032
Скорость пересылки (миллионов пакетов в секунду)	69 120
Сервисные слоты	16
Переключение ткани Слоты для модулей	6
Слоты LPU	16 (идентификаторы слотов: от 01 до 16)
Слоты микропроцессора	2 (идентификаторы слотов: от 17 до 18)
слоты ЦМУ	2 (идентификаторы слотов: от 19 до 20)
SFU-слоты	6 (идентификаторы слотов: от 21 до 26)
Слоты питания	20 (идентификаторы слотов: от PM1 до PM20)
Слоты для вентиляторов	23 (идентификаторы слотов: от FAN1 до FAN23)
Единица измерения	ПКС
Вес упаковки (кг)	355,2
Объем упаковки (м^3)	2,388
*Размер упаковки (ДШВ, мм)*	100012001990
*Размер нетто(ДШВ мм)*	11507501850
Типичная мощность (Вт)	699

информация о продукте

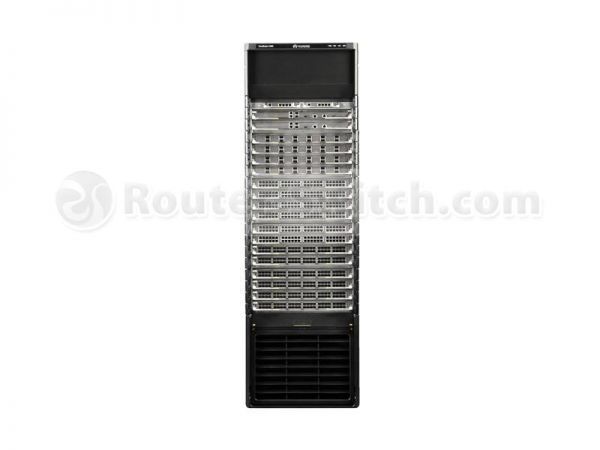

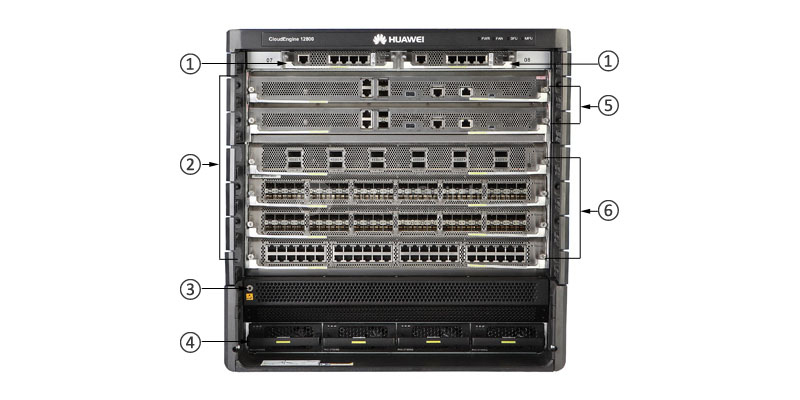

На рис. 2 показана передняя панель CE12816A-B09.

CE12816A-B00" src="/upload/media/wysiwyg/Huawei-Products/Huawei-Switches/Huawei-CE-Switches/CE12816A-B00/CE12816A-B00_Front_Panel.jpg" title="передняя панель CE12816A-B00">

Примечание:

①	Серия CE12800 переключает заголовок шасси, показывая следующее: Название серии продукта: Для шасси CE12816 название серии — CloudEngine 12800. Логотип Huawei Индикаторы PWR, FAN, SFU и MPU
②	Два ЦМУ
③	Рама управления кабелями
④	Гнездо ESD на передней панели
⑤	Силовые модули
⑥	Индикаторы
⑦	Два микропроцессора
⑧	ЛПУ
⑨	Зона забора воздуха для SFU в шасси CE12816
⑩	Два переключателя питания

* CE12816A-B09 — это CE12816 AC Bundle9 (шасси AC в сборе, 2*MPUA, 3*SFU16B, 8*PAC-2700WA), другие модули или карты необходимо приобретать отдельно.

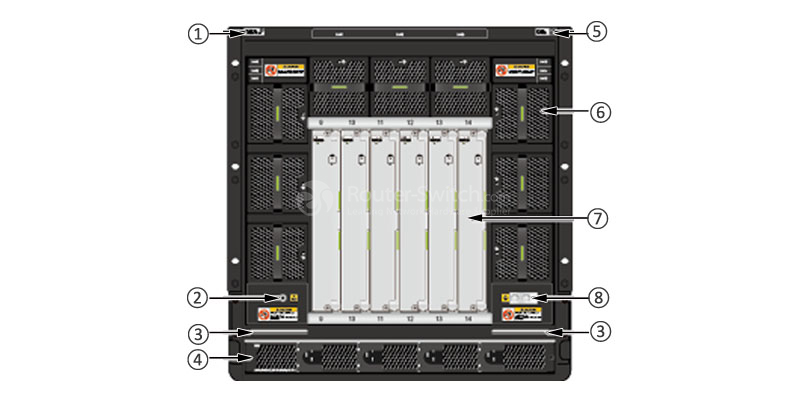

На рис. 3 показана задняя панель CE12816A-B09.

CE12816A-B00" src="/upload/media/wysiwyg/Huawei-Products/Huawei-Switches/Huawei-CE-Switches/CE12816A-B00/CE12816A-B00_Back_Panel.jpg" title="задняя панель CE12816A-B00">

Примечание:

①	Этикетка с серийным номером
②	Задний разъем ESD
③	Ручка
④	Блок распределения питания
⑤	Метка MAC-адреса
⑥	Вентиляторные модули
⑦	ЮФУ
⑧	Две точки заземления для наконечника заземления с двумя отверстиями, с прикрепленной желтой наклейкой заземления

Модули, карты

В таблице 2 показаны рекомендуемые элементы для CE12816A-B09.

Модель	Описание
Модуль питания переменного тока и постоянного тока высокого напряжения
PHD-3000WA	Силовой модуль постоянного тока 3000 Вт
Модуль питания постоянного тока
PDC-2200WA	Блок питания постоянного тока 2200 Вт
Модуль питания переменного тока
PAC-2700WA	Блок питания переменного тока мощностью 2700 Вт
Оптический трансивер FE-SFP
eSFP-FE-LX-SM1310	Оптический трансивер, SFP, 100M/155M, многомодовый модуль (1310 нм, 2 км, LC)
eSFP-FE-LX-SM1310	Оптический трансивер, eSFP, 100M/155M, одномодовый модуль (1310 нм, 15 км, LC)
S-SFP-FE-LH40-SM1310	Оптический трансивер, eSFP, FE, одномодовый модуль (1310 нм, 40 км, LC)
Оптический трансивер GE-SFP
eSFP-GE-SX-MM850	Оптический трансивер, eSFP, GE, многомодовый модуль (850 нм, 0,55 км, LC)
SFP-GE-LX-SM1310	Оптический трансивер, eSFP, GE, одномодовый модуль (1310 нм, 10 км, LC)
SFP-GE-LH40-SM1310/" title="TransceiverS-SFP-GE-LH40-SM1310">TransceiverS-SFP-GE-LH40-SM1310	Оптический трансивер, eSFP, GE, одномодовый модуль (1310 нм, 40 км, LC)
TransceiverS-SFP-GE-LH40-SM1550	Оптический трансивер, eSFP, GE, одномодовый модуль (1550 нм, 40 км, LC)
Оптический трансивер 10G-SFP+
SFP-10G-USR	Оптический трансивер 10GBase-USR, SFP+, 10G, многомодовый модуль (850 нм, 0,1 км, LC)
OMXD30000	Оптический трансивер, SFP+, 10G, многорежимный модуль (850 нм, 0,3 км, LC)
Оптический приемопередатчик 40GE CFP
ЦФП-40G-LR4	Высокоскоростной приемопередатчик, CFP, 40G, одномодовый модуль (диапазон 1310 нм, 41,25G, 10 км, прямой LC)
CFP-40G-ER4	Высокоскоростной приемопередатчик, CFP, 40G, одномодовый модуль (диапазон 1310 нм, 41,25G, 40 км, прямой LC)
Оптический приемопередатчик 40GE QSFP+
QSFP-40G-eSR4	Оптический трансивер 40GBase-eSR4, QSFP+, 40G, многорежимный (850 нм, 0,3 км, MPO) (подключение к четырем оптическим трансиверам SFP+)
QSFP-40G-ER4	40GBase-ER4 Оптический трансивер, QSFP+, 40G, одномодовый модуль (1310 нм, 40 км, LC)
Оптический трансивер 100GE CFP
ЦФП-100G-SR10	Высокоскоростной приемопередатчик, CFP, 100G, многомодовый модуль (850 нм, 10*10G, 0,1 км, MPO)
CFP-100G-LR4	CFP, 100G, одномодовый модуль (диапазон 1310 нм, 4*25G, 10 км, прямой LC)
ЦФП-100G-ER4	Высокоскоростной приемопередатчик, CFP, 100G, одномодовый модуль (диапазон 1310 нм, 4*25G, 40 км, прямой LC)
Медный трансивер GE
SFP-1000BaseT	Электрический приемопередатчик, SFP, GE, модуль электрического интерфейса (100 м, RJ45)
Интерфейсная карта 100GE
CE-L12CF-EG	12-портовая интерфейсная карта 100GE (например, CFP2)
CE-L08CC-EC	8-портовая интерфейсная карта 100G (EC, CXP)
интерфейсная карта 10GE
CE-L48XT-EC	48-портовая интерфейсная карта Huawei 100M/1000M/10G Base-T (EC, RJ45) CE-L48XT-EC
CE-L48XS-EC	48-портовая интерфейсная карта 10GE (EC, SFP+)
интерфейсная карта 40GE
CE-L24LQ-EC1	24-портовая интерфейсная карта 40G (EC1, QSFP+)
CE-L12LQ-EF	12-портовая интерфейсная карта 40G (EF, QSFP+)
Модуль брандмауэра
CE-FWA	Huawei CE12800 NGFW Module A CE-FWA с программным обеспечением HW General Security Platform
Интерфейсная карта GE
CE-L48GT-ED	48-портовая интерфейсная карта 10/100/1000BASE-T (ED, RJ45)
CE-L48GS-ED	48-портовая интерфейсная карта 100/1000BASE-X (ED, SFP)
Вентиляторный модуль
FAN-16A	Блок вентилятора CE12800

Сертификаты качества

Сравните с аналогичными товарами

В таблице 3 показано сравнение CE12816A-B09 и CE12812A-B00.

Код продукта	CE12816A-B09	CE12812A-B00
Коммутационная способность (Тбит/с)	178/ 1032	134/ 774
Скорость пересылки (миллионов пакетов в секунду)	69 120	51 840
Сервисные слоты	16	12
Переключение ткани Слоты для модулей	6	6
Слоты LPU	16 (идентификаторы слотов: от 01 до 16)	12 (идентификаторы слотов: от 01 до 12)
Слоты микропроцессора	2 (идентификаторы слотов: от 17 до 18)	2 (идентификаторы слотов: от 13 до 14)
слоты ЦМУ	2 (идентификаторы слотов: от 19 до 20)	2 (идентификаторы слотов: от 15 до 16)
SFU-слоты	6 (идентификаторы слотов: от 21 до 26)	6 (идентификаторы слотов: от 17 до 22)
Слоты питания	20 (идентификаторы слотов: от PM1 до PM20)	12 (идентификаторы слотов: от PM1 до PM12)
Слоты для вентиляторов	23 (идентификаторы слотов: от FAN1 до FAN23)	17 (идентификаторы слотов: от FAN1 до FAN17)

Спецификация

CE12816A-B09 Спецификация

CE12816A-B09 Технические характеристики
Коммутационная способность (Тбит/с)	178/ 1032
Скорость пересылки (миллионов пакетов в секунду)	69 120
Сервисные слоты	16
Переключение ткани Слоты для модулей	6
Архитектура ткани	Архитектура Clos, коммутация ячеек, VoQ и распределенный большой буфер
Дизайн воздушного потока	Строгий фронт-назад
Виртуализация устройств	Виртуальная система (ВС)
	Система кластерной коммутации (CSS)2
	Супер виртуальная ткань (SVF)3
Виртуализация сети	М-ЛАГ
	ТРЕЛЬ
	Маршрутизация и мосты VxLAN
	EVPN
	QinQ в сети VXLAN
Осведомленность о виртуальных машинах	Гибкий контроллер
Сетевая конвергенция	FCoE
Сетевая конвергенция	DCBX, PFC и ETS
Межсоединение центра обработки данных	BGP-EVPN
Межсоединение центра обработки данных	Виртуальная сеть Ethernet (EVN) для сетевых соединений между ЦОД уровня 2
Программируемость	OpenFlow
	Программирование ENP
	ОПС-программирование
	Плагины Puppet, Ansible и OVSDB, выпущенные на веб-сайтах с открытым исходным кодом
	Контейнер Linux для программирования с открытым исходным кодом и настройки
Анализ трафика	Нетстрим
Анализ трафика	Аппаратный sFlow
ВЛАН	Добавление доступа, магистральных и гибридных интерфейсов в VLAN
	VLAN по умолчанию
	ЦиньКью
	МУЛЬТИВИЗИОННАЯ ВЛАН
	ГВРП
MAC-адрес	Динамическое изучение и устаревание MAC-адресов
	Записи статических, динамических и черных MAC-адресов
	Фильтрация пакетов на основе исходных MAC-адресов
	Ограничение MAC-адресов на основе портов и VLAN
IP-маршрутизация	Протоколы маршрутизации IPv4, такие как RIP, OSPF, IS-IS и BGP.
	Протоколы маршрутизации IPv6, такие как RIPng, OSPFv3, ISISv6 и BGP4+.
	Фрагментация и повторная сборка IP-пакетов
IPv6	IPv6 через VXLAN
	IPv6 через IPv4
	Обнаружение соседей IPv6 (ND)
	Обнаружение MTU пути (PMTU)
	TCP6, ping IPv6, tracert IPv6, сокет IPv6, UDP6 и необработанный IP6
Мультикаст	IGMP, PIM-SM, PIM-DM, MSDP и MBGP
	IGMP-отслеживание
	IGMP-прокси
	Быстрый выход из многоадресных интерфейсов-членов
	Подавление многоадресного трафика
	Многоадресная виртуальная локальная сеть
MPLS	Основные функции MPLS
MPLS	MPLS VPN/VPLS/VPLS через GRE
Надежность	Протокол управления агрегацией каналов (LACP)
	STP, RSTP, VBST и MSTP
	Защита BPDU, защита от корней и защита от петель
	Smart Link и мультиэкземпляры
	Протокол обнаружения связи с устройством (DLDP)
	Коммутация защиты кольца Ethernet (ERPS, G.8032)
	Аппаратное обнаружение двунаправленной пересылки (BFD)
	VRRP, балансировка нагрузки VRRP и BFD для VRRP
	BFD для BGP/IS-IS/OSPF/статического маршрута
	Обновление программного обеспечения в процессе эксплуатации (ISSU)
	Сегментная маршрутизация (SR)
качество обслуживания	Классификация трафика на основе уровня 2, уровня 3, уровня 4 и информации о приоритете
	Действия включают ACL, CAR и перемаркировку
	Режимы планирования очереди, такие как PQ, WFQ и PQ + WRR
	Механизмы предотвращения перегрузки, включая WRED и tail drop
	Формирование трафика
ЭиТО	IEEE 1588v2
	Алгоритм сохранения пакетов для Интернета (iPCA)
	Динамическая балансировка нагрузки (DLB)
	Динамическая приоритизация пакетов (DPP)
	Обнаружение пути по всей сети
	Обнаружение буфера на микросекундном уровне
Конфигурация и обслуживание	Терминалы консоли, Telnet и SSH
	Протоколы управления сетью, такие как SNMPv1/v2c/v3.
	Загрузка и скачивание файлов через FTP и TFTP
	Обновление BootROM и удаленное обновление
	Горячие патчи
	Журналы операций пользователей
	Автоматическая инициализация (ZTP)
Безопасность и управление	аутентификация 802.1x
	Аутентификация RADIUS и HWTACACS для пользователей, вошедших в систему
	Контроль полномочий командной строки на основе уровней пользователей, предотвращающий использование команд неавторизованными пользователями.
	Защита от атак по MAC-адресам, широковещательных штормов и атак с интенсивным трафиком
	Пинг и трассировка
	Удаленный мониторинг сети (RMON)
Размеры (Ш х Г х В, мм)	442 х 905 х 1597,4 (36 У)
Вес шасси (пустой)	< 290 кг (639 фунтов)
Рабочее напряжение	переменный ток: от 90 до 290 В постоянный ток: от -38,4 В до -72 В ВВ постоянного тока: 240 В
Макс. Источник питания	30 000 Вт

Модель

CE12816A-B09

Детали

CE12816 AC Bundle9 (шасси AC в сборе, 2*MPUA, 3*SFU16B, 8*PAC-2700WA)
