CE12804SA-B0 Huawei CE12800 Series Data Center Switch
Похожие модели
Путь от задачи до результата
За 4 шага
CE12804SA-B0 Обзор
CE12804SA-B0 — это сборочное шасси CE12804S Bundle0, 1*MPUA-S, 1*SFUB-S, 2*PHD-3000WA.
Краткие характеристики

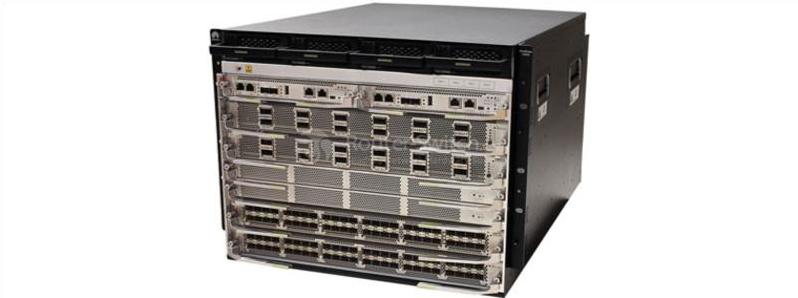

На рис. 1 показан внешний вид CE12804SA-B0.
В Таблице 1 показаны краткие характеристики.
| Код продукта | CE12804SA-B0. |
| Коммутационная способность | 45/ 258 |
| Скорость пересылки | 17 280 |
| Сервисные слоты | 4 |
| Переключение ткани | 2 |
| Слоты LPU | 4 (идентификаторы слотов: от 01 до 04) |
| Слоты микропроцессора | 2 (идентификаторы слотов: от 05 до 06) |
| слоты ЦМУ | Нет (функция мониторинга встроена в MPU) |
| SFU-слоты | 2 (идентификаторы слотов: от 07 до 08) |
| Слоты питания | 4 (идентификаторы слотов: от PM1 до PM4) |
| Слоты для вентиляторов | 3 (идентификаторы слотов: от FAN1 до FAN3) |
информация о продукте

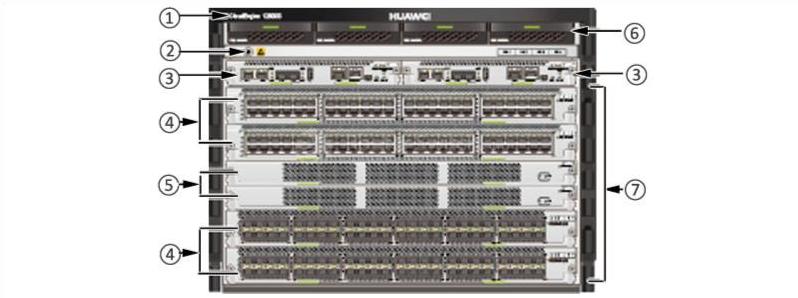

На рис. 2 показана передняя панель CE12804SA-B0.
Примечание:
| ① | Серия CE12800 переключает заголовок шасси, показывая следующее: Название серии продукта: Шасси CE12804S: CloudEngine 12800S Логотип Huawei |
| ② | Гнездо ESD на передней панели |
| ③ | Два микропроцессора |
| ④ | LPU |
| ⑤ | ЮФУ |
| ⑥ | Силовые модули |
| ⑦ | Рама управления кабелями |
* CE12804SA-B0 — это сборочное шасси CE12804S Bundle0, 1*MPUA-S, 1*SFUB-S, 2*PHD-3000WA , другие модули или карты необходимо приобретать отдельно.

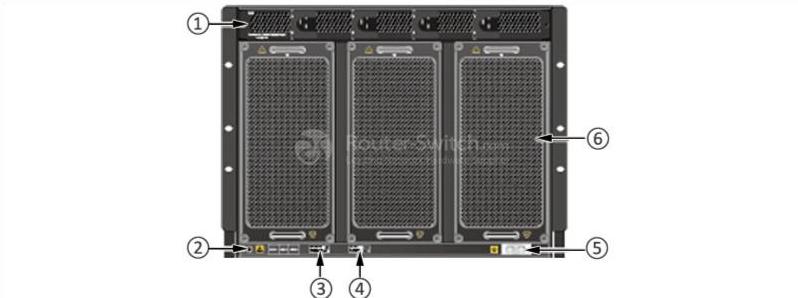

На рис. 3 показана задняя панель CE12804SA-B0.
Примечание:
| ① | Блок распределения питания |
| ② | Задний разъем ESD |
| ③ | Этикетка с серийным номером |
| ④ | Метка MAC-адреса |
| ⑤ | Две точки заземления для наконечника заземления с двумя отверстиями, с прикрепленной желтой наклейкой заземления |
* CE12804SA-B0 — это сборочное шасси CE12804S Bundle0, 1*MPUA-S, 1*SFUB-S, 2*PHD-3000WA, другие модули или карты необходимо приобретать отдельно.
Модули, карты
В таблице 2 показаны рекомендуемые элементы для CE12804SA-B0.
| Модель | Описание |
| Оптический трансивер FE-SFP | |
| Оптический трансивер, SFP, 100M/155M, многомодовый модуль (1310 нм, 2 км, LC) | |
| eSFP-FE-LX-SM1310 | Оптический трансивер, eSFP, 100M/155M, одномодовый модуль (1310 нм, 15 км, LC) |
| Оптический трансивер, eSFP, FE, одномодовый модуль (1310 нм, 40 км, LC) | |
| Оптический трансивер GE-SFP | |
| Оптический трансивер, eSFP, GE, многомодовый модуль (850 нм, 0,55 км, LC) | |
| Оптический трансивер, eSFP, GE, одномодовый модуль (1310 нм, 10 км, LC) | |
| SFP-GE-LH40-SM1310/" title="TransceiverS-SFP-GE-LH40-SM1310">TransceiverS-SFP-GE-LH40-SM1310 | Оптический трансивер, eSFP, GE, одномодовый модуль (1310 нм, 40 км, LC) |
| Оптический трансивер, eSFP, GE, одномодовый модуль (1550 нм, 40 км, LC) | |
| Оптический трансивер 10G-SFP+ | |
| Оптический трансивер 10GBase-USR, SFP+, 10G, многомодовый модуль (850 нм, 0,1 км, LC) | |
| Оптический трансивер, SFP+, 10G, многорежимный модуль (850 нм, 0,3 км, LC) | |
| Оптический приемопередатчик 40GE CFP | |
| ЦФП-40G-LR4 | Высокоскоростной приемопередатчик, CFP, 40G, одномодовый модуль (диапазон 1310 нм, 41,25G, 10 км, прямой LC) |
| Высокоскоростной приемопередатчик, CFP, 40G, одномодовый модуль (диапазон 1310 нм, 41,25G, 40 км, прямой LC) | |
| Оптический приемопередатчик 40GE QSFP+ | |
| Оптический трансивер 40GBase-eSR4, QSFP+, 40G, многорежимный (850 нм, 0,3 км, MPO) (подключение к четырем оптическим трансиверам SFP+) | |
| 40GBase-ER4 Оптический трансивер, QSFP+, 40G, одномодовый модуль (1310 нм, 40 км, LC) | |
| Оптический трансивер 100GE CFP | |
| ЦФП-100G-SR10 | Высокоскоростной приемопередатчик, CFP, 100G, многомодовый модуль (850 нм, 10*10G, 0,1 км, MPO) |
| CFP-100G-LR4 | CFP, 100G, одномодовый модуль (диапазон 1310 нм, 4*25G, 10 км, прямой LC) |
| ЦФП-100G-ER4 | Высокоскоростной приемопередатчик, CFP, 100G, одномодовый модуль (диапазон 1310 нм, 4*25G, 40 км, прямой LC) |
| Медный трансивер GE | |
| SFP-1000BaseT | Электрический приемопередатчик, SFP, GE, модуль электрического интерфейса (100 м, RJ45) |
| Интерфейсная карта 100GE | |
| 12-портовая интерфейсная карта 100GE (например, CFP2) | |
| 8-портовая интерфейсная карта 100G (EC, CXP) | |
| интерфейсная карта 10GE | |
| 48-портовая интерфейсная карта Huawei 100M/1000M/10G Base-T (EC, RJ45) CE-L48XT-EC | |
| 48-портовая интерфейсная карта 10GE (EC, SFP+) | |
| интерфейсная карта 40GE | |
| 24-портовая интерфейсная карта 40G (EC1, QSFP+) | |
| 12-портовая интерфейсная карта 40G (EF, QSFP+) | |
| Модуль брандмауэра | |
| Huawei CE12800 NGFW Module A CE-FWA с программным обеспечением HW General Security Platform | |
| Интерфейсная карта GE | |
| 48-портовая интерфейсная карта 10/100/1000BASE-T (ED, RJ45) | |
| 48-портовая интерфейсная карта 100/1000BASE-X (ED, SFP) | |
Сравните с аналогичными товарами
В таблице 3 показано сравнение CE12804SA-B0 и CE12804A-B01.
| Код продукта | CE12804SA-B0 | |
| Коммутационная способность | 45/ 258 | 45/ 258 |
| Скорость пересылки | 17 280 | 17 280 |
| Сервисные слоты | 4 | 4 |
| Переключение ткани | 2 | 6 |
| Слоты LPU | 4 (идентификаторы слотов: от 01 до 04) | 4 (идентификаторы слотов: от 01 до 04) |
| Слоты микропроцессора | 2 (идентификаторы слотов: от 05 до 06) | 2 (идентификаторы слотов: от 05 до 06) |
| слоты ЦМУ | Нет (функция мониторинга встроена в MPU) | 2 (идентификаторы слотов: от 07 до 08) |
| SFU-слоты | 2 (идентификаторы слотов: от 07 до 08) | 6 (идентификаторы слотов: от 09 до 14) |
| Слоты питания | 4 (идентификаторы слотов: от PM1 до PM4) | 4 (идентификаторы слотов: от PM1 до PM4) |
| Слоты для вентиляторов | 3 (идентификаторы слотов: от FAN1 до FAN3) | 9 (идентификаторы слотов: от FAN1 до FAN9) |
