EH1BS9712E00 Huawei S9700 Series Switch

Фото EH1BS9712E00 Huawei S9700 Series Switch

Характеристики

Модель : EH1BS9712E00

Детали : Сборочное шасси S9712, 12 слотов

Все товары Huawei

Все товары категории

Информация на сайте Firstlan.ru, включая цены и характеристики, представлена для справки и не является публичной офертой, определяемой положениями Статьи 437 Гражданского кодекса РФ. Договор заключается только после предварительного согласования наличия, наименования и количества товара.

EH1BS9712E00 Обзор

EH1BS9712E00 — это сборочное шасси коммутатора Huawei S9712, включающее 12 слотов. Терабитные маршрутизирующие коммутаторы серии S9700 — это высокотехнологичные коммутаторы, предназначенные для кампусных сетей следующего поколения и центров обработки данных для реализации агрегации услуг.

Краткие характеристики

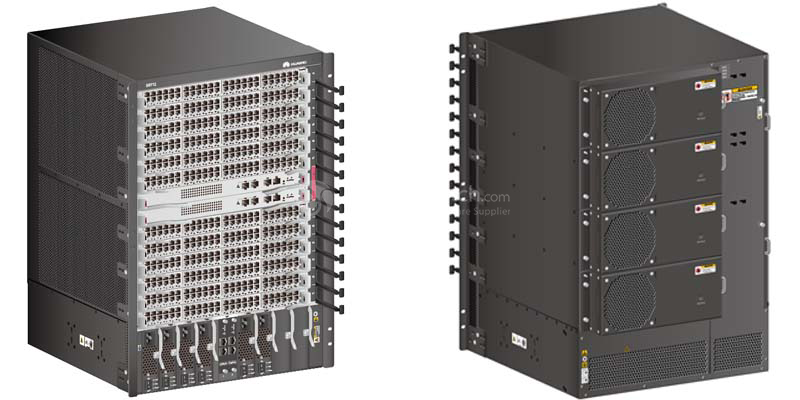

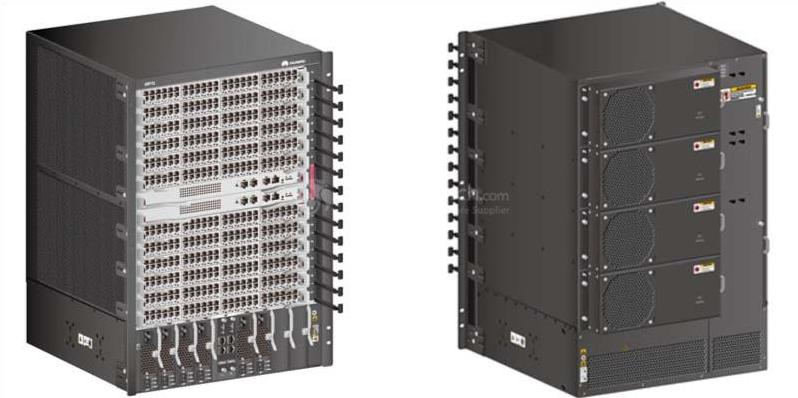

На рис. 1 показан внешний вид корпуса S9712. EH1BS9712E00 — это одно из шасси S9712, не имеющее плат, модулей или блоков.

В Таблице 1 показаны краткие характеристики.

Код продукта	EH1BS9712E00
Скорость пересылки пакетов	3840 млн пакетов в секунду или 6480 млн пакетов в секунду
Коммутационная способность	8,64 Тбит/с или 18,56 Тбит/с
Слоты микропроцессора	2
Слоты LPU	12
Сервисные слоты	12
Слоты для вентиляторов	4
Слоты питания	6
Возможности электропитания оборудования	6600 Вт
Максимальная потребляемая мощность (полная нагрузка)	4500 Вт
Рабочее напряжение	постоянный ток: от –40 В до –72 В переменный ток: от 90 до 290 В
Размеры (Ш x Г x В, без кронштейнов для монтажа в стойку)	С рамами для укладки кабелей: 442 мм x 585 мм x 663,95 мм (17,4 дюйма x 23,0 дюйма x 26,1 дюйма (15 U)) Без рамок управления кабелями: 442 мм x 489 мм x 663,95 мм (17,4 дюйма x 19,3 дюйма x 26,1 дюйма (15 U))
Вес (пустой/полностью загруженный)	37 кг/70 кг (81,6 фунта/154,3 фунта)

информация о продукте

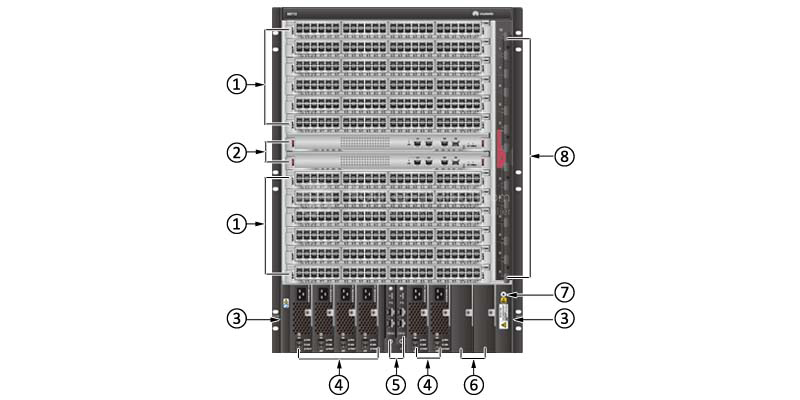

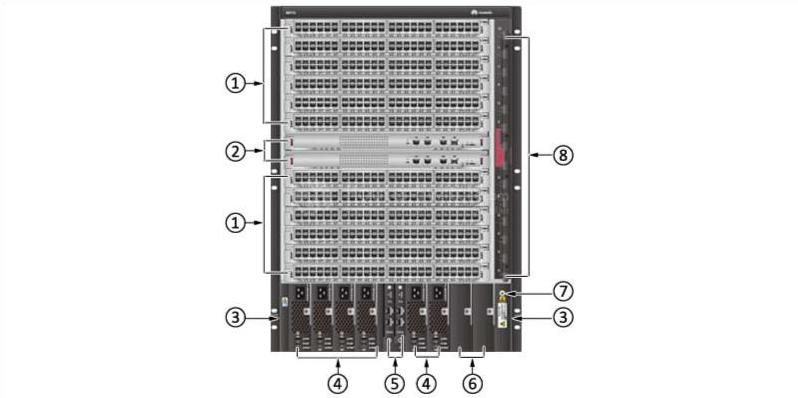

Рис. 2 Структура шасси S9712 (вид спереди).

Примечание:

①	Двенадцать сервисных карт, в том числе: Группа открытой сервисной платформы Интерфейсная карта 100M Интерфейсная карта 1000M Плата интерфейса GE/10GE Интерфейсная карта 10GE Интерфейсная карта 40GE Интерфейсная карта 100GE
②	Два микропроцессора
③	Пара монтажных кронштейнов
④	Шесть силовых модулей
⑤	Два блока централизованного мониторинга EH1D200CMU00
⑥	Зарезервированный слот
⑦	Гнездо ESD на передней панели
⑧	Рамы управления кабелями

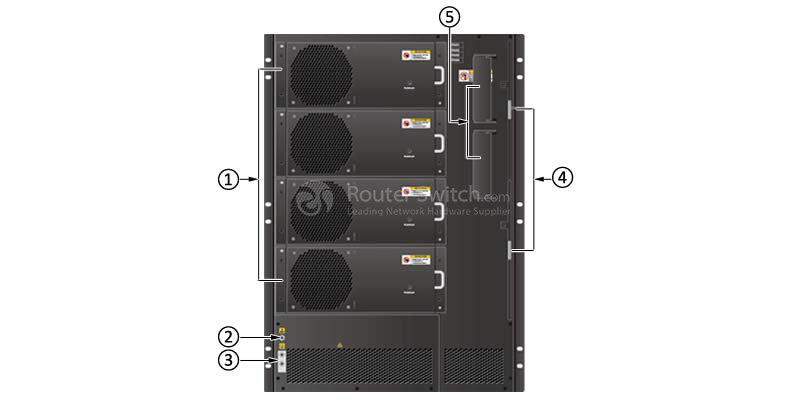

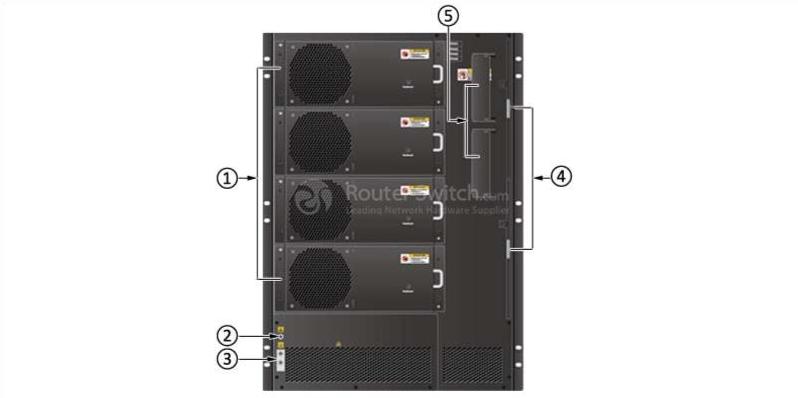

Рис. 3 Структура шасси S9712 (вид сзади) .

Примечание:

①	Четыре силовых модуля
②	Задний разъем ESD
③	Клемма заземления JG
④	Воздушный фильтр
⑤	Пара съемных ручек.

Модули, карты

В таблице 2 показаны рекомендуемые элементы для EH1BS9712E00.

Модель	Описание
Оптический трансивер FE-SFP
SFP-FE-SX-MM1310	Оптический трансивер, SFP, 100M/155M, многомодовый модуль (1310 нм, 2 км, LC)
eSFP-FE-LX-SM1310	Оптический трансивер, eSFP, 100M/155M, одномодовый модуль (1310 нм, 15 км, LC)
S-SFP-FE-LH40-SM1310	Оптический трансивер, eSFP, FE, одномодовый модуль (1310 нм, 40 км, LC)
Оптический трансивер GE-SFP
eSFP-GE-SX-MM850	Оптический трансивер, eSFP, GE, многомодовый модуль (850 нм, 0,55 км, LC)
SFP-GE-LX-SM1310	Оптический трансивер, eSFP, GE, одномодовый модуль (1310 нм, 10 км, LC)
SFP-GE-LH40-SM1310/" title="TransceiverS-SFP-GE-LH40-SM1310">TransceiverS-SFP-GE-LH40-SM1310	Оптический трансивер, eSFP, GE, одномодовый модуль (1310 нм, 40 км, LC)
TransceiverS-SFP-GE-LH40-SM1550	Оптический трансивер, eSFP, GE, одномодовый модуль (1550 нм, 40 км, LC)
Оптический трансивер 10G-SFP+
SFP-10G-USR	Оптический трансивер 10GBase-USR, SFP+, 10G, многомодовый модуль (850 нм, 0,1 км, LC)
OMXD30000	Оптический трансивер, SFP+, 10G, многорежимный модуль (850 нм, 0,3 км, LC)
OSX010000	Оптический трансивер, SFP+, 10G, одномодовый модуль (1310 нм, 10 км, LC)
Оптический приемопередатчик 40GE CFP
ЦФП-40Г-СР4	Высокоскоростной приемопередатчик CFP-40G-SR4, CFP, 40G, многомодовый модуль (850 нм, 4 * 10G, 0,1 км, MPO)
ЦФП-40G-LR4	Высокоскоростной приемопередатчик, CFP, 40G, одномодовый модуль (диапазон 1310 нм, 41,25G, 10 км, прямой LC)
CFP-40G-ER4	Высокоскоростной приемопередатчик, CFP, 40G, одномодовый модуль (диапазон 1310 нм, 41,25G, 40 км, прямой LC)
Оптический приемопередатчик 40GE QSFP+
QSFP-40G-eSR4	Оптический трансивер 40GBase-eSR4, QSFP+, 40G, многорежимный (850 нм, 0,3 км, MPO) (подключение к четырем оптическим трансиверам SFP+)
QSFP-40G-ER4	40GBase-ER4 Оптический трансивер, QSFP+, 40G, одномодовый модуль (1310 нм, 40 км, LC)
Оптический трансивер 100GE CFP
ЦФП-100G-SR10	Высокоскоростной приемопередатчик, CFP, 100G, многомодовый модуль (850 нм, 10*10G, 0,1 км, MPO)
CFP-100G-LR4	CFP, 100G, одномодовый модуль (диапазон 1310 нм, 4*25G, 10 км, прямой LC)
ЦФП-100G-ER4	Высокоскоростной приемопередатчик, CFP, 100G, одномодовый модуль (диапазон 1310 нм, 4*25G, 40 км, прямой LC)
Медный трансивер GE
SFP-1000BaseT	Электрический приемопередатчик, SFP, GE, модуль электрического интерфейса (100 м, RJ45)
Интерфейсная карта 100GE
ET1D2C02FEE0	2-портовая интерфейсная карта 100GBASE-X (EE, CFP) серии ET1D2C02FEE0)
интерфейсная карта 10GE
ET1D2X32SSC0	32-портовая интерфейсная карта 10GBASE-X (SC, SFP+)
ET1D2X12SSA0	12-портовая интерфейсная карта 10GBASE-X (SA, SFP+)
интерфейсная карта 40GE
ET1D2L08QSC0	8-портовая интерфейсная карта 40GBASE-X (SC, QSFP+)
ET1D2L02QSC0	2-портовая интерфейсная карта 40GBASE-X (SC, QSFP+)
Централизованный блок мониторинга
EH1D200CMU00	Централизованный пульт мониторинга
Системный блок кластерной коммутации
EH1D2VS08000	8-портовый блок обслуживания системы коммутации кластера 10G (SFP+)
Модуль брандмауэра
ET1D2FW00S02	Модуль C NGFW с программным обеспечением HW General Security Platform
ET1D2FW00S01	Модуль B NGFW с программным обеспечением HW General Security Platform
Интерфейсная карта GE/10GE
ET1D2S08SX1E	8-портовая 10GBASE-X и 8-портовая 100/1000BASE-X и 8-портовая комбинированная интерфейсная плата 10/100/1000BASE-T (X1E, RJ45/SFP/SFP+)
ET1D2S04SX1E	4-портовая 10GBASE-X и 24-портовая 100/1000BASE-X и 8-портовая комбинированная интерфейсная карта 10/100/1000BASE-T (X1E, RJ45/SFP/SFP+)
Модуль системы предотвращения вторжений
ET1D2IPS0S00	Модуль IPS A с программным обеспечением HW General Security Platform
Основной процессор
ET1D2MPUA000	S12708/S12712, главный процессор A (дополнительные часы)
Блок ткани переключения
ET1D2SFUD000	S12708/S12712, Блок коммутационной матрицы D
ET1D2SFUA000	S12708/S12712, коммутационная ткань блока A
Блок контроллера беспроводного доступа
АКУ2	Блок контроллера доступа WLAN ACU2 (включая ресурсы управления 128 точками доступа)
Интерфейсная карта GE
ET1D2T36SEA0	Плата интерфейса 10/100/1000BASE-T на 36 портов и 12 портов 100/1000BASE-X (EA, RJ45/SFP)
ET1D2G48SX1E	48-портовая интерфейсная карта 100/1000BASE-X (X1E, SFP)

Сертификаты качества

Сравните с аналогичными товарами

В таблице 3 показано сравнение EH1BS9712E00 и ET1BS12708S0.

Код продукта	EH1BS9712E00	ET1BS12708S0
Скорость пересылки пакетов	3840 млн пакетов в секунду или 6480 млн пакетов в секунду	6240 млн пакетов в секунду; 9120 млн пакетов в секунду (с необходимыми плагинами)
Коммутационная способность	8,64 Тбит/с или 18,56 Тбит/с	12,32 Тбит/с; 32,16 Тбит/с (с необходимыми плагинами)
Слоты микропроцессора	2	2
Максимальная потребляемая мощность (полная нагрузка)	4500 Вт	≤ 4400 Вт

Спецификация

EH1BS9712E00 Спецификация

EH1BS9712E00 Технические характеристики
Коммутационная способность	8,64 Тбит/с; 18,56 Тбит/с
Скорость пересылки пакетов	3840 млн пакетов в секунду/6480 млн пакетов в секунду
Сервисные слоты	12
Управление беспроводной сетью	Родной кондиционер
	Контроль доступа к точкам доступа, управление регионами точек доступа и управление профилями точек доступа
	Управление профилем радио, унифицированная статическая конфигурация и централизованное динамическое управление
	Основные услуги WLAN, QoS, безопасность и управление пользователями
Управление пользователями	Единое управление пользователями
	802.1x, MAC-адрес и аутентификация портала
	Учет трафика и времени
	Авторизация пользователей на основе групп пользователей, доменов и временных диапазонов
Осведомленность о качестве iPCA	Маркировка реальных служебных пакетов для подсчета отброшенных пакетов и коэффициента потери пакетов в реальном времени.
Осведомленность о качестве iPCA	Подсчет количества потерянных пакетов и коэффициента потери пакетов на устройствах и в сетях L2/L3
SVF-виртуализация	Виртуализация коммутаторов доступа (AS) и точек доступа в одно логическое устройство для упрощения управления и обслуживания
	Два уровня AS разрешены в системе SVF
	Сторонние устройства разрешены между родительским SVF и клиентами
ВЛАН	Доступ, магистраль и гибридные интерфейсы поддерживаются
	VLAN по умолчанию
	Переключение VLAN
	QinQ и селективный QinQ
	Назначение VLAN на основе MAC-адреса
MAC-адрес	Автоматическое изучение и устаревание MAC-адресов
	Записи статических, динамических и черных MAC-адресов
	Фильтрация пакетов на основе исходных MAC-адресов
	Ограничение MAC-адресов на основе портов и VLAN
СТП/ERPS	STP (IEEE 802.1d), RSTP (IEEE 802.1w) и MSTP (IEEE 802.1s)
	Защита BPDU, защита от корней и защита от петель
	Туннель BPDU
	ERPS (G.8032)
IP-маршрутизация	Протоколы маршрутизации IPv4, такие как RIP, OSPF, BGP и IS-IS.
IP-маршрутизация	Протоколы динамической маршрутизации IPv6, такие как RIPng, OSPFv3, ISISv6 и BGP4+.
Мультикаст	IGMP v1/v2/v3, отслеживание IGMP v1/v2/v3
	ПИМ-СМ, ПИМ-ДМ, ПИМ-ССМ
	МСДП, МБГП
	Быстрый уход
	Управление многоадресным трафиком
	Многоадресный запросчик
	Подавление пакетов многоадресного протокола
	Многоадресный CAC
	Многоадресный ACL-список
MPLS	MPLS-функции
	MPLS OAM
	MPLS ТЕ
	Поддерживает MPLS VPN/VLL/VPLS
Надежность	LACP и E-Trunk
	VRRP и BFD для VRRP
	BFD для BGP/IS-IS/OSPF/статического маршрута
	NSR, NSF и GR для BGP/IS-IS/OSPF/LDP
	TE FRR и IP FRR
	Ethernet OAM (IEEE 802.3ah и 802.1ag) (аппаратный)
	ВСМ
	МСЭ-Y.1731
	DLDP
качество обслуживания	Классификация трафика на основе заголовков уровня 2, протоколов уровня 3, протоколов уровня 4 и приоритета 802.1p.
	Действия ACL, CAR, перемаркировка и расписание
	Алгоритмы планирования очереди, такие как SP, WRR, DRR, SP + WRR и SP + DRR.
	Механизмы предотвращения перегрузки, такие как WRED и tail drop.
	H-QoS
	Формирование трафика
Сетевая синхронизация	Синхронизация Ethernet
Сетевая синхронизация	1588v2
Конфигурация и обслуживание	Вход через консоль, Telnet и SSH
	Протоколы управления сетью, такие как SNMP v1/v2/v3.
	Загрузка и скачивание файлов по FTP и TFTP
	Обновление BootROM и удаленное обновление
	Горячие патчи
	Журналы операций пользователей
Безопасность и управление	Аутентификация 802.1x и аутентификация портала
	МАСсек
	НАК
	Аутентификация RADIUS и HWTACACS для пользователей, вошедших в систему
	Контроль полномочий командной строки на основе уровней пользователей, предотвращающий использование команд неавторизованными пользователями.
	Защита от DoS-атак, TCP SYN Flood, UDP Flood, широковещательных штормов и атак с интенсивным трафиком
	1K очереди ЦП
	Функции ping и traceroute на основе ICMP-пакетов
	Поддерживает удаленный мониторинг сети
Услуги с добавленной стоимостью	Брандмауэр
	NAT
	Нетстрим
	IPSec
	Балансировка нагрузки
	Беспроводной переменный ток
	IPS
Совместимость	Взаимодействие с VBST (совместимость с PVST/PVST+/RPVST)
	Взаимодействие с LNP (аналогично DTP)
	Взаимодействие с VCMP (аналогично VTP)
Сохранение энергии	Поддерживает IEEE 802.3az: энергоэффективный Ethernet (EEE)
Размеры (В х Ш х Г)	663,95 мм x 442 мм x 489 мм, 15U
Вес шасси (пустой)	37 кг
Рабочее напряжение	постоянный ток: от –40 В до –72 В переменный ток: от 90 до 290 В
Возможности электропитания оборудования	6600 Вт

Модель

EH1BS9712E00

Детали

Сборочное шасси S9712, 12 слотов
