EH1BS9703E00 Обзор
EH1BS9703E00 — это сборочное шасси Huawei S9703 с 3 слотами. Терабитные маршрутизирующие коммутаторы серии S9700 — это высокотехнологичные коммутаторы, предназначенные для кампусных сетей следующего поколения и центров обработки данных для реализации агрегации услуг. EH1BS9703E00 — это только шасси без каких-либо модулей. Сервисные карты, MPU, модуль вентилятора, модули питания заказываются отдельно.
Краткие характеристики
В таблице 1 приведены краткие характеристики коммутатора Huawei S9703.
| Код продукта | S9703 |
| Коммутационная способность | 2,88 Тбит/с или 5,76 Тбит/с |
| Скорость пересылки пакетов | 2160 миллионов пакетов в секунду |
| Сервисные слоты | 3 |
| IP-маршрутизация | Протоколы маршрутизации IPv4, такие как RIP, OSPF, BGP и IS-IS. Протоколы динамической маршрутизации IPv6, такие как RIPng, OSPFv3, ISISv6 и BGP4+. |
| Размеры (В х Ш х Г) | 175 мм x 442 мм x 489 мм, 4U |
| Вес шасси (пустой) | 11 кг |
| Рабочее напряжение | постоянный ток: от –40 В до –72 В переменный ток: от 90 до 290 В |
| Возможности электропитания оборудования | 2200 Вт |
информация о продукте

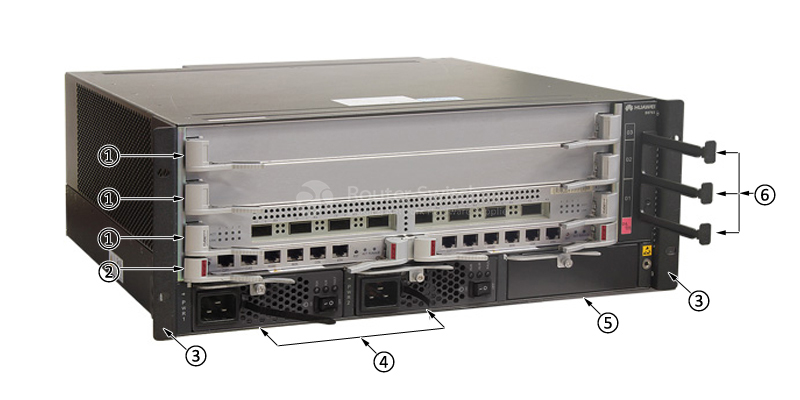

На рис. 1 показана передняя панель S9703 для справки. EH1BS9703E00 — это только сборочное шасси. В данном изделии на рисунке были установлены некоторые модули. Обратите внимание, что эти модули необходимо приобретать отдельно.
Примечание:
| ① | Три слота для сервисных карт | ④ | Два слота для модулей питания |
| ② | Два слота для микропроцессоров | ⑤ | Зарезервированный слот |
| ③ | Пара монтажных кронштейнов | ⑥ | Гнездо ESD на передней панели |

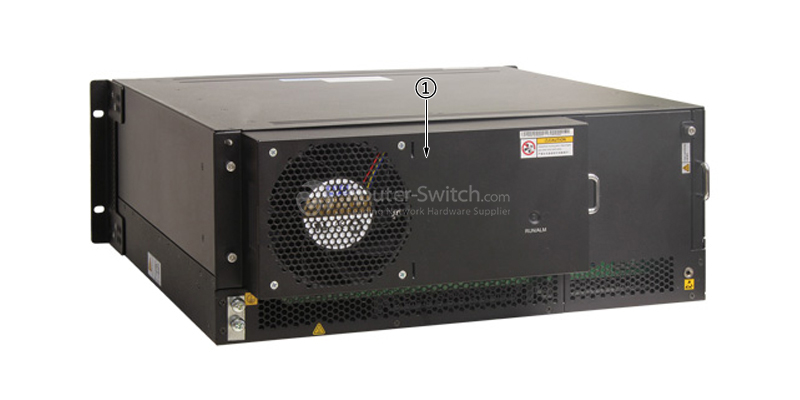

На рис. 2 показана задняя панель EH1BS9703E00 с установленным модулем вентиляторов. Модуль необходимо заказывать отдельно.
Примечание:
| ① | Слот модуля вентилятора |
Модули, карты и оптический трансивер
В Таблице 2 показаны рекомендуемые аксессуары для S9703. Эти модули могут быть установлены в EH1BS9703E00, шасси сборки S9703.
| Модель | Описание |
| Главный блок управления | |
| S9703 Основной блок управления A (дополнительные часы) | |
| Блок контроллера беспроводного доступа | |
| АКУ2 | Блок контроллера доступа WLAN ACU2 (включая ресурсы управления 128 точками доступа) |
| Модуль системы предотвращения вторжений | |
| Модуль IPS A с программным обеспечением HW General Security Platform | |
| Модули брандмауэра | |
| Модуль A NGFW с программным обеспечением HW General Security Platform | |
| Модуль B NGFW с программным обеспечением HW General Security Platform | |
| Модуль C NGFW с программным обеспечением HW General Security Platform | |
| Интерфейсная карта FE | |
| 48-портовая интерфейсная карта 100BASE-X (EA, SFP) | |
| 48-портовая интерфейсная карта 100BASE-X (EC, SFP) | |
| 48-портовая интерфейсная карта 10/100BASE-T (EA, RJ45) | |
| Интерфейсная карта GE | |
| 24-портовая интерфейсная карта 100/1000BASE-X (EC, SFP) | |
| 48-портовая интерфейсная карта 100/1000BASE-X (EC, SFP) | |
| Плата интерфейса GE/10GE | |
| 4 порта 10GBASE-X и 24 порта 100/1000BASE-X и 8-портовая комбинированная интерфейсная карта 10/100/1000BASE-T (X1E, RJ45/SFP/SFP+) | |
| 24-портовая интерфейсная карта 100/1000BASE-X и 2-портовая интерфейсная карта 10GBASE-X (EA, SFP/XFP) | |
| Интерфейсная карта 10GE | |
| 4-портовая интерфейсная карта 10GBASE-X (EA, XFP) | |
| 8-портовая интерфейсная карта 10GBASE-X (EA, XFP) | |
| 12-портовая интерфейсная карта 10GBASE-X (EA, XFP) | |
| 16-портовая интерфейсная карта 10GBASE-X (EA, XFP) | |
| 32-портовая интерфейсная карта 10GBASE-X (EA, XFP) | |
| Интерфейсная карта 40GE | |
| 2-портовая интерфейсная карта 40GBASE-X (FC, QSFP+) | |
| 8-портовая интерфейсная карта 40GBASE-X (FC, QSFP+) | |
| Интерфейсная карта 100GE | |
| 2-портовая интерфейсная карта Huawei 100GBASE-X (EE, CFP) | |
| Вентиляторный модуль | |
| Вентиляторная коробка с широким напряжением 74 | |
| Модуль питания | |
| Модуль питания переменного тока 2200 Вт | |
| Модуль питания переменного тока 800 Вт (черный) | |
| Модуль питания постоянного тока 2200 Вт (черный) | |
| Оптический приемопередатчик GE-SFP | |
| SFP-1000BaseT | Электрический приемопередатчик, SFP, GE, модуль электрического интерфейса (100 м, RJ45) |
| Оптический трансивер, eSFP, GE, многорежимный модуль (850 нм, 0,55 км, LC) | |
| Оптический трансивер, eSFP, GE, одномодовый модуль (1310 нм, 10 км, LC) | |
| SFP-GE-LH40-SM1310/" title="TransceiverS-SFP-GE-LH40-SM1310">TransceiverS-SFP-GE-LH40-SM1310 | Оптический трансивер, eSFP, GE, одномодовый модуль (1310 нм, 40 км, LC) |
| Оптический трансивер, eSFP, GE, одномодовый модуль (1550 нм, 40 км, LC) | |
| Оптический трансивер 10GE SFP+ | |
| Оптический трансивер 10GBase-USR, SFP+, 10G, многомодовый модуль (850 нм, 0,1 км, LC) | |
| Оптический трансивер, SFP+, 10G, многомодовый модуль (850 нм, 0,3 км, LC) | |
| Оптический трансивер, SFP+, 10G, одномодовый модуль (1310 нм, 10 км, LC) | |
| Оптический приемопередатчик 40GE QSFP+ | |
| 40GBase-ER4 Оптический трансивер, QSFP+, 40G, одномодовый модуль (1310 нм, 40 км, LC) | |
| Оптический трансивер 40GBase-LR4, QSFP+, 40GE, одномодовый модуль (1310 нм, 10 км, LC) | |
| Оптический трансивер 100GE CFP | |
| ЦФП-100G-ER4 | Высокоскоростной приемопередатчик, CFP, 100G, одномодовый модуль (диапазон 1310 нм, 4*25G, 40 км, прямой LC) |
| CFP-100G-LR4 | CFP, 100G, одномодовый модуль (диапазон 1310 нм, 4*25G, 10 км, прямой LC) |
Сравните с аналогичными товарами
В таблице 3 показано сравнение EH1BS9703E00 (шасси в сборе S9703) и EH1BS9706E00 (шасси в сборе S9706).
| Модели | EH1BS9703E00 | |
| Тип | Сборка шасси S9703 | Сборка шасси S9706 |
| Коммутационная способность | 2,88 Тбит/с или 5,76 Тбит/с | 6,72 Тбит/с или 14,72 Тбит/с |
| Скорость пересылки пакетов | 2160 миллионов пакетов в секунду | 2880 миллионов пакетов в секунду или 5040 миллионов пакетов в секунду |
| Сервисные слоты | 3 | 6 |
