ES1B03SACM0N Обзор
ES1B03SACM0N — это комплект переменного тока базового двигателя Huawei S7703 (включая сборочное шасси, основную плату MCUA*1800 Вт переменного тока*2,48-портовую интерфейсную карту 10/100/1000BASE-T (FA,RJ45)*1,2-портовую 10GBASE- Интерфейсная карта X (EA, XFP)*1).
Краткие характеристики

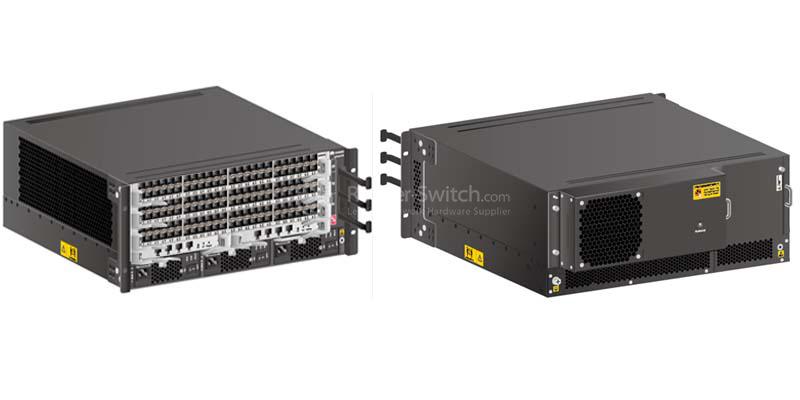

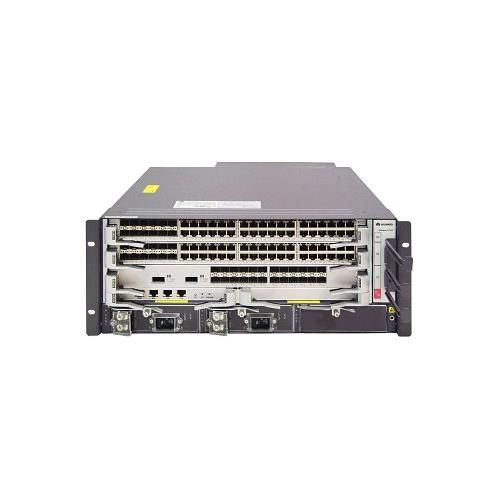

На рис. 1 показан внешний вид корпуса S7703. ES1B03SACM0N — это комплект переменного тока базового двигателя Huawei S7703 (включая сборочное шасси, основную плату MCUA*1800 Вт переменного тока*2,48-портовую интерфейсную карту 10/100/1000BASE-T (FA,RJ45)*1,2-портовую 10GBASE- Интерфейсная карта X (EA, XFP)*1).
В Таблице 1 показаны краткие характеристики.
| Код продукта | ES1B03SACM0N |
| Производительность пересылки | 1440 миллионов пакетов в секунду |
| Коммутационная способность | 1,92 Тбит/с |
| Сервисные слоты | 3 |
| Проект резервирования | Супервизоры, силовые модули, ЦБ, кассеты вентиляторов |
| Слоты микропроцессора | 2 |
| Слоты LPU | 3 |
| Слоты блока питания системы | 2 |
| Слоты для вентиляторов | 1 |
| Слоты питания PoE | 1 |
| Максимальная мощность PoE | 2200 Вт |
| Максимальная потребляемая мощность (полная нагрузка) | 1000 Вт |
| Рабочее напряжение | Постоянный ток: от –38,4 В до –72 В переменный ток: от 90 до 290 В |
| Размеры (Ш x Г x В, без кронштейнов для монтажа в стойку) | С рамами для укладки кабелей: 442 мм x 585 мм x 175 мм (17,4 дюйма x 23,0 дюйма x 6,9 дюйма (4 U)) Без рамок управления кабелями: 442 мм x 489 мм x 175 мм (17,4 дюйма x 19,3 дюйма x 6,9 дюйма (4 U)) |
| Вес (пустой/полностью загруженный) | 10 кг/22 кг (22,0 фунта/48,5 фунта) |
информация о продукте

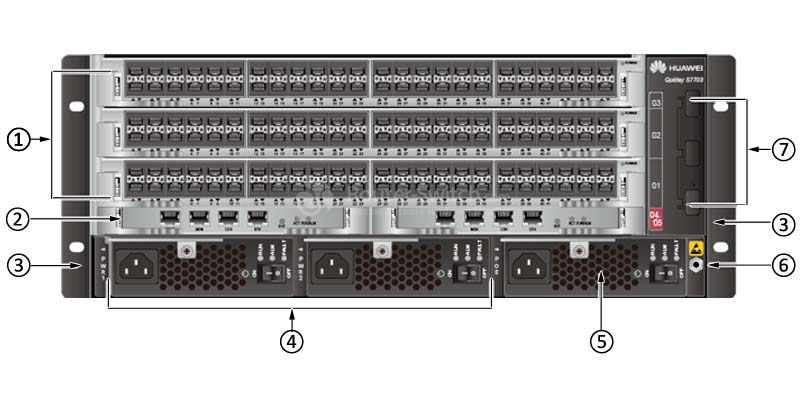

На рис. 2 показана структура шасси S7703 (вид спереди).
Примечание:
| ① | Три сервисные карты, в том числе:
|
| ② | Два микропроцессора |
| ③ | Пара монтажных кронштейнов |
| ④ | Два силовых модуля |
| ⑤ | Один модуль питания PoE |
| ⑥ | Гнездо ESD на передней панели |
| ⑦ | Рамы управления кабелями |

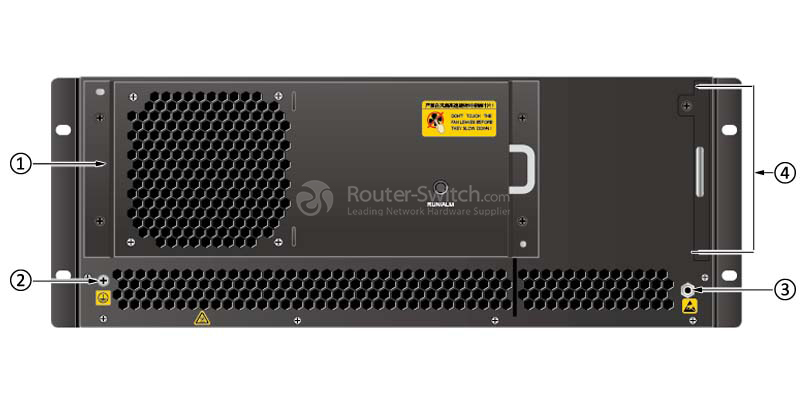

На рис. 3 показана структура шасси S7703 (вид сзади).
Примечание:
| ① | Один модуль вентилятора |
| ② | Заземляющий винт |
| ③ | Задний разъем ESD |
| ④ | Воздушный фильтр |
Модули, карты
В таблице 2 показаны рекомендуемые элементы для
| Модель | Описание |
| Оптический трансивер FE-SFP | |
| Оптический трансивер, SFP, 100M/155M, многомодовый модуль (1310 нм, 2 км, LC) | |
| eSFP-FE-LX-SM1310 | Оптический трансивер, eSFP, 100M/155M, одномодовый модуль (1310 нм, 15 км, LC) |
| Оптический трансивер, eSFP, FE, одномодовый модуль (1310 нм, 40 км, LC) | |
| Оптический трансивер GE-SFP | |
| Оптический трансивер, eSFP, GE, многомодовый модуль (850 нм, 0,55 км, LC) | |
| Оптический трансивер, eSFP, GE, одномодовый модуль (1310 нм, 10 км, LC) | |
| SFP-GE-LH40-SM1310/" title="TransceiverS-SFP-GE-LH40-SM1310">TransceiverS-SFP-GE-LH40-SM1310 | Оптический трансивер, eSFP, GE, одномодовый модуль (1310 нм, 40 км, LC) |
| Оптический трансивер, eSFP, GE, одномодовый модуль (1550 нм, 40 км, LC) | |
| Оптический трансивер 10G-SFP+ | |
| Оптический трансивер 10GBase-USR, SFP+, 10G, многомодовый модуль (850 нм, 0,1 км, LC) | |
| Оптический трансивер, SFP+, 10G, многорежимный модуль (850 нм, 0,3 км, LC) | |
| Оптический трансивер, SFP+, 10G, одномодовый модуль (1310 нм, 10 км, LC) | |
| Оптический приемопередатчик 40GE CFP | |
| ЦФП-40Г-СР4 | Высокоскоростной приемопередатчик CFP-40G-SR4, CFP, 40G, многомодовый модуль (850 нм, 4 * 10G, 0,1 км, MPO) |
| ЦФП-40G-LR4 | Высокоскоростной приемопередатчик, CFP, 40G, одномодовый модуль (диапазон 1310 нм, 41,25G, 10 км, прямой LC) |
| Высокоскоростной приемопередатчик, CFP, 40G, одномодовый модуль (диапазон 1310 нм, 41,25G, 40 км, прямой LC) | |
| Оптический приемопередатчик 40GE QSFP+ | |
| Оптический трансивер 40GBase-eSR4, QSFP+, 40G, многорежимный (850 нм, 0,3 км, MPO) (подключение к четырем оптическим трансиверам SFP+) | |
| 40GBase-ER4 Оптический трансивер, QSFP+, 40G, одномодовый модуль (1310 нм, 40 км, LC) | |
| Оптический трансивер 100GE CFP | |
| ЦФП-100G-SR10 | Высокоскоростной приемопередатчик, CFP, 100G, многомодовый модуль (850 нм, 10*10G, 0,1 км, MPO) |
| CFP-100G-LR4 | CFP, 100G, одномодовый модуль (диапазон 1310 нм, 4*25G, 10 км, прямой LC) |
| ЦФП-100G-ER4 | Высокоскоростной приемопередатчик, CFP, 100G, одномодовый модуль (диапазон 1310 нм, 4*25G, 40 км, прямой LC) |
| Медный трансивер GE | |
| SFP-1000BaseT | Электрический приемопередатчик, SFP, GE, модуль электрического интерфейса (100 м, RJ45) |
| Интерфейсная карта 100GE | |
| 2-портовая интерфейсная карта 100GBASE-X (EE, CFP) серии ET1D2C02FEE0) | |
| интерфейсная карта 10GE | |
| 32-портовая интерфейсная карта 10GBASE-X (SC, SFP+) | |
| 12-портовая интерфейсная карта 10GBASE-X (SA, SFP+) | |
| интерфейсная карта 40GE | |
| 8-портовая интерфейсная карта 40GBASE-X (SC, QSFP+) | |
| 2-портовая интерфейсная карта 40GBASE-X (SC, QSFP+) | |
| Централизованный блок мониторинга | |
| Централизованный пульт мониторинга | |
| Системный блок кластерной коммутации | |
| 8-портовый блок обслуживания системы коммутации кластера 10G (SFP+) | |
| Модуль брандмауэра | |
| Модуль C NGFW с программным обеспечением HW General Security Platform | |
| Модуль B NGFW с программным обеспечением HW General Security Platform | |
| Интерфейсная карта GE/10GE | |
| 8-портовая 10GBASE-X и 8-портовая 100/1000BASE-X и 8-портовая комбинированная интерфейсная плата 10/100/1000BASE-T (X1E, RJ45/SFP/SFP+) | |
| 4-портовая 10GBASE-X и 24-портовая 100/1000BASE-X и 8-портовая комбинированная интерфейсная карта 10/100/1000BASE-T (X1E, RJ45/SFP/SFP+) | |
| Модуль системы предотвращения вторжений | |
| Модуль IPS A с программным обеспечением HW General Security Platform | |
| Основной процессор | |
| S12708/S12712, главный процессор A (дополнительные часы) | |
| Блок ткани переключения | |
| S12708/S12712, Блок коммутационной матрицы D | |
| S12708/S12712, коммутационная ткань блока A | |
| Блок контроллера беспроводного доступа | |
| АКУ2 | Блок контроллера доступа WLAN ACU2 (включая ресурсы управления 128 точками доступа) |
| Интерфейсная карта GE | |
| Плата интерфейса 10/100/1000BASE-T на 36 портов и 12 портов 100/1000BASE-X (EA, RJ45/SFP) | |
| 48-портовая интерфейсная карта 100/1000BASE-X (X1E, SFP) | |
Сравните с аналогичными товарами
В таблице 3 показано сравнение ES1B03SACM0N и ES0B017712P0.
| Код продукта | ES1B03SACM0N | |
| Производительность пересылки | 1440 миллионов пакетов в секунду | 2880 миллионов пакетов в секунду |
| Коммутационная способность | 1,92 Тбит/с | 3,84 Тбит/с |
| Сервисные слоты | 3 | 12 |
| Проект резервирования | Супервизоры, силовые модули, ЦБ, кассеты вентиляторов | Супервизоры, силовые модули, ЦБ, кассеты вентиляторов |
| Слоты микропроцессора | 2 | 2 |
| Слоты LPU | 3 | 12 |
| Слоты блока питания системы | 2 | 4 |
| Слоты для вентиляторов | 1 | 4 |
| Слоты питания PoE | 1 | 4 |
| Максимальная мощность PoE | 2200 Вт | 8800 Вт |
| Максимальная потребляемая мощность (полная нагрузка) | 1000 Вт | 4200 Вт |
