ES0B00770300 Обзор
ES0B00770300 — сборочное шасси Huawei S7703. Коммутаторы серии S7700 (сокращенно S7700) — это высокотехнологичные интеллектуальные коммутаторы маршрутизации, разработанные для корпоративных сетей следующего поколения. Конструкция S7700 основана на интеллектуальной многоуровневой технологии коммутации Huawei, обеспечивающей интеллектуальные методы оптимизации услуг, такие как MPLS VPN, анализ трафика, комплексные политики HQoS, управляемая многоадресная рассылка, балансировка нагрузки и безопасность, в дополнение к высокопроизводительному уровню 2 для Услуги коммутации уровня 4. S7700 также отличается превосходной масштабируемостью и надежностью.
Краткие характеристики

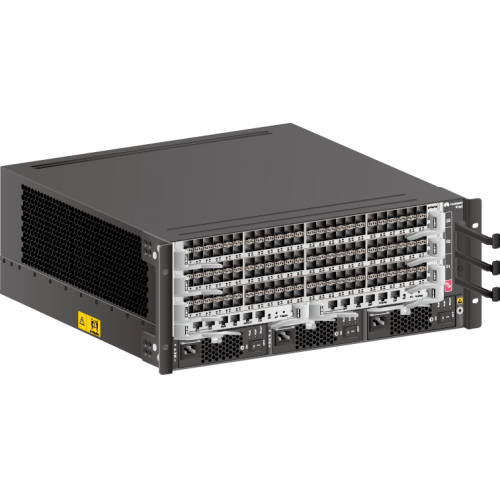

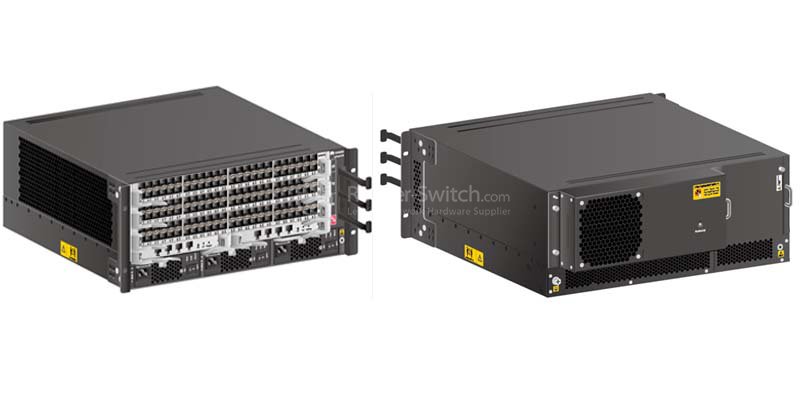

На рис. 1 показан внешний вид корпуса S7703. ES0B00770300 — это одно из шасси S7703, в котором отсутствуют карты, модули или блоки.
В Таблице 1 показаны краткие характеристики.
| Код продукта | ES0B00770300 |
| Производительность пересылки | 1440 миллионов пакетов в секунду |
| Коммутационная способность | 1,92 Тбит/с |
| Сервисные слоты | 3 |
| Проект резервирования | Супервизоры, силовые модули, ЦБ, кассеты вентиляторов |
| Слоты микропроцессора | 2 |
| Слоты LPU | 3 |
| Слоты блока питания системы | 2 |
| Слоты для вентиляторов | 1 |
| Слоты питания PoE | 1 |
| Максимальная мощность PoE | 2200 Вт |
| Максимальная потребляемая мощность (полная нагрузка) | 1000 Вт |
| Рабочее напряжение | Постоянный ток: от –38,4 В до –72 В переменный ток: от 90 до 290 В |
| Размеры (Ш x Г x В, без кронштейнов для монтажа в стойку) | С рамами для укладки кабелей: 442 мм x 585 мм x 175 мм (17,4 дюйма x 23,0 дюйма x 6,9 дюйма (4 U)) Без рамок управления кабелями: 442 мм x 489 мм x 175 мм (17,4 дюйма x 19,3 дюйма x 6,9 дюйма (4 U)) |
| Вес (пустой/полностью загруженный) | 10 кг/22 кг (22,0 фунта/48,5 фунта) |
информация о продукте

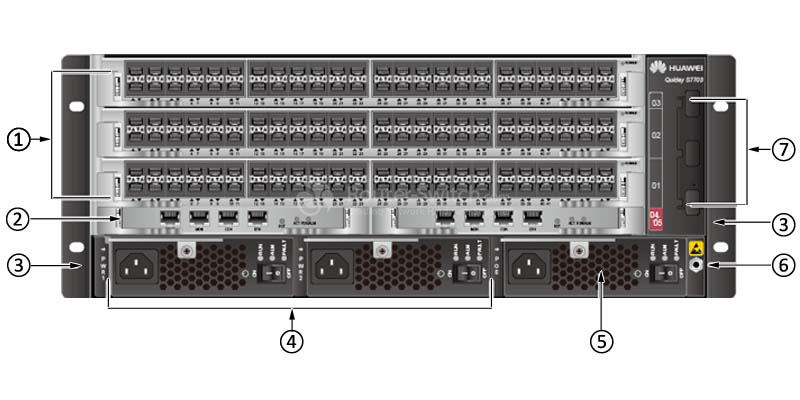

На рис. 2 показана структура шасси S7703 (вид спереди).
Примечание:
| ① | Три сервисные карты, в том числе:
|
| ② | Два микропроцессора |
| ③ | Пара монтажных кронштейнов |
| ④ | Два силовых модуля |
| ⑤ | Один модуль питания PoE |
| ⑥ | Гнездо ESD на передней панели |
| ⑦ | Рамы управления кабелями |

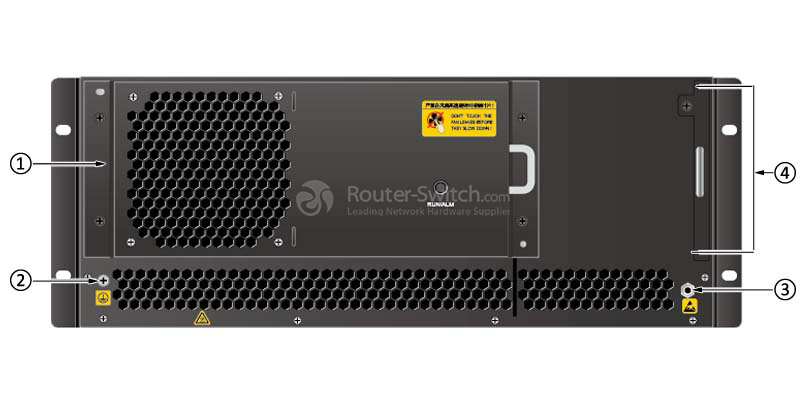

На рис. 3 показана структура шасси S7703 (вид сзади).
Примечание:
| ① | Один модуль вентилятора |
| ② | Заземляющий винт |
| ③ | Задний разъем ESD |
| ④ | Воздушный фильтр |
Модули, карты
В таблице 2 показаны рекомендуемые элементы для ES0B00770300.
| Модель | Описание |
| Оптический трансивер FE-SFP | |
| Оптический трансивер, SFP, 100M/155M, многомодовый модуль (1310 нм, 2 км, LC) | |
| eSFP-FE-LX-SM1310 | Оптический трансивер, eSFP, 100M/155M, одномодовый модуль (1310 нм, 15 км, LC) |
| Оптический трансивер, eSFP, FE, одномодовый модуль (1310 нм, 40 км, LC) | |
| Оптический трансивер GE-SFP | |
| Оптический трансивер, eSFP, GE, многомодовый модуль (850 нм, 0,55 км, LC) | |
| Оптический трансивер, eSFP, GE, одномодовый модуль (1310 нм, 10 км, LC) | |
| SFP-GE-LH40-SM1310/" title="TransceiverS-SFP-GE-LH40-SM1310">TransceiverS-SFP-GE-LH40-SM1310 | Оптический трансивер, eSFP, GE, одномодовый модуль (1310 нм, 40 км, LC) |
| Оптический трансивер, eSFP, GE, одномодовый модуль (1550 нм, 40 км, LC) | |
| Оптический трансивер 10G-SFP+ | |
| Оптический трансивер 10GBase-USR, SFP+, 10G, многомодовый модуль (850 нм, 0,1 км, LC) | |
| Оптический трансивер, SFP+, 10G, многорежимный модуль (850 нм, 0,3 км, LC) | |
| Оптический трансивер, SFP+, 10G, одномодовый модуль (1310 нм, 10 км, LC) | |
| Оптический приемопередатчик 40GE CFP | |
| ЦФП-40Г-СР4 | Высокоскоростной приемопередатчик CFP-40G-SR4, CFP, 40G, многомодовый модуль (850 нм, 4 * 10G, 0,1 км, MPO) |
| ЦФП-40G-LR4 | Высокоскоростной приемопередатчик, CFP, 40G, одномодовый модуль (диапазон 1310 нм, 41,25G, 10 км, прямой LC) |
| Высокоскоростной приемопередатчик, CFP, 40G, одномодовый модуль (диапазон 1310 нм, 41,25G, 40 км, прямой LC) | |
| Оптический приемопередатчик 40GE QSFP+ | |
| Оптический трансивер 40GBase-eSR4, QSFP+, 40G, многорежимный (850 нм, 0,3 км, MPO) (подключение к четырем оптическим трансиверам SFP+) | |
| 40GBase-ER4 Оптический трансивер, QSFP+, 40G, одномодовый модуль (1310 нм, 40 км, LC) | |
| Оптический трансивер 100GE CFP | |
| ЦФП-100G-SR10 | Высокоскоростной приемопередатчик, CFP, 100G, многомодовый модуль (850 нм, 10*10G, 0,1 км, MPO) |
| CFP-100G-LR4 | CFP, 100G, одномодовый модуль (диапазон 1310 нм, 4*25G, 10 км, прямой LC) |
| ЦФП-100G-ER4 | Высокоскоростной приемопередатчик, CFP, 100G, одномодовый модуль (диапазон 1310 нм, 4*25G, 40 км, прямой LC) |
| Медный трансивер GE | |
| SFP-1000BaseT | Электрический приемопередатчик, SFP, GE, модуль электрического интерфейса (100 м, RJ45) |
| Интерфейсная карта 100GE | |
| 2-портовая интерфейсная карта 100GBASE-X (EE, CFP) серии ET1D2C02FEE0) | |
| интерфейсная карта 10GE | |
| 32-портовая интерфейсная карта 10GBASE-X (SC, SFP+) | |
| 12-портовая интерфейсная карта 10GBASE-X (SA, SFP+) | |
| интерфейсная карта 40GE | |
| 8-портовая интерфейсная карта 40GBASE-X (SC, QSFP+) | |
| 2-портовая интерфейсная карта 40GBASE-X (SC, QSFP+) | |
| Централизованный блок мониторинга | |
| Централизованный пульт мониторинга | |
| Системный блок кластерной коммутации | |
| 8-портовый блок обслуживания системы коммутации кластера 10G (SFP+) | |
| Модуль брандмауэра | |
| Модуль C NGFW с программным обеспечением HW General Security Platform | |
| Модуль B NGFW с программным обеспечением HW General Security Platform | |
| Интерфейсная карта GE/10GE | |
| 8-портовая 10GBASE-X и 8-портовая 100/1000BASE-X и 8-портовая комбинированная интерфейсная плата 10/100/1000BASE-T (X1E, RJ45/SFP/SFP+) | |
| 4-портовая 10GBASE-X и 24-портовая 100/1000BASE-X и 8-портовая комбинированная интерфейсная карта 10/100/1000BASE-T (X1E, RJ45/SFP/SFP+) | |
| Модуль системы предотвращения вторжений | |
| Модуль IPS A с программным обеспечением HW General Security Platform | |
| Основной процессор | |
| S12708/S12712, главный процессор A (дополнительные часы) | |
| Блок ткани переключения | |
| S12708/S12712, Блок коммутационной матрицы D | |
| S12708/S12712, коммутационная ткань блока A | |
| Блок контроллера беспроводного доступа | |
| АКУ2 | Блок контроллера доступа WLAN ACU2 (включая ресурсы управления 128 точками доступа) |
| Интерфейсная карта GE | |
| Плата интерфейса 10/100/1000BASE-T на 36 портов и 12 портов 100/1000BASE-X (EA, RJ45/SFP) | |
| 48-портовая интерфейсная карта 100/1000BASE-X (X1E, SFP) | |
Сравните с аналогичными товарами
В таблице 3 показано сравнение ES0B00770300 и ES0B017712P0.
| Код продукта | ES0B00770300 | |
| Производительность пересылки | 1440 миллионов пакетов в секунду | 2880 миллионов пакетов в секунду |
| Коммутационная способность | 1,92 Тбит/с | 3,84 Тбит/с |
| Сервисные слоты | 3 | 12 |
| Проект резервирования | Супервизоры, силовые модули, ЦБ, кассеты вентиляторов | Супервизоры, силовые модули, ЦБ, кассеты вентиляторов |
| Слоты микропроцессора | 2 | 2 |
| Слоты LPU | 3 | 12 |
| Слоты блока питания системы | 2 | 4 |
| Слоты для вентиляторов | 1 | 4 |
| Слоты питания PoE | 1 | 4 |
| Максимальная мощность PoE | 2200 Вт | 8800 Вт |
| Максимальная потребляемая мощность (полная нагрузка) | 1000 Вт | 4200 Вт |
