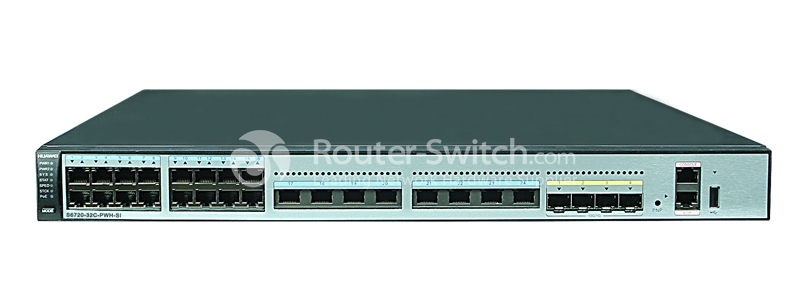

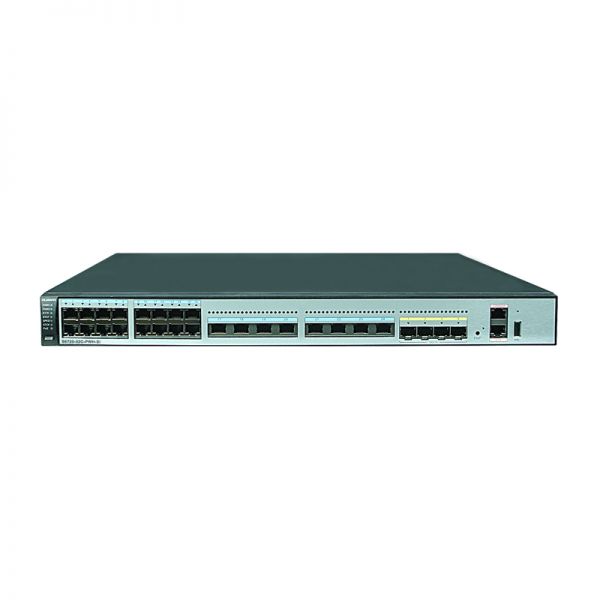

S6720-32C-PWH-СИ Спецификация

Коммутационная способность

2,56 Тбит/с

Производительность пересылки

240 млн пакетов в секунду

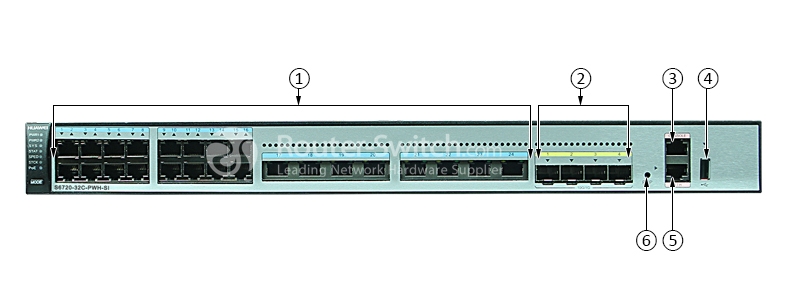

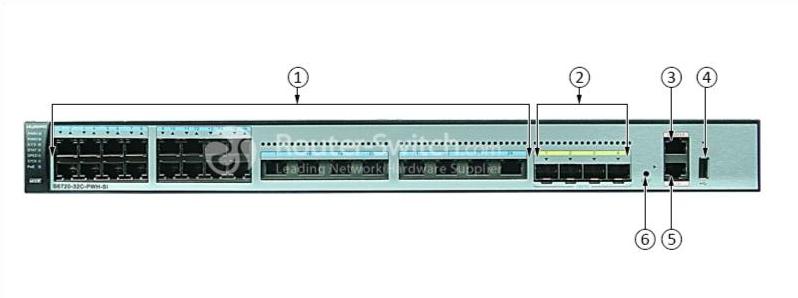

Фиксированные порты

24x100M/1G/2.5G/5G/10GBase-T

Порты Ethernet, 4x10GE SFP+

Расширенные слоты

Один расширенный слот, поддержка 2*40GE QSFP+ , 4*10GE SFP+

Таблица MAC-адресов

32К

Изучение и устаревание MAC-адресов

Записи статических, динамических и черных MAC-адресов

Фильтрация пакетов на основе исходных MAC-адресов

Возможности VLAN

4K VLAN

Гостевая VLAN и голосовая VLAN

Назначение VLAN на основе MAC-адресов, протоколов, IP-подсетей, политик и портов

Сопоставление VLAN

Супер ВЛАН

Базовый QinQ и выборочный QinQ

IPv4-маршрутизация

Статическая маршрутизация, RIPv1, RIPv2, ECMP, URPF, OSPF, IS-IS и BGP

VRRP

Маршрутизация на основе политик

Политики маршрутизации

IPv6-маршрутизация

Статическая маршрутизация

RIPнг

OSPFv3

BGP4+

ISISv6

Возможности IPv6

Обнаружение соседей (ND) и отслеживание ND

IPv6-пинг

ВРРП6

Отслеживание DHCPv6, сервер DHCPv6 и ретрансляция DHCPv6

MLDv1 и MLDv2

PIM-DM для IPv6

PIM-SM для IPv6

6 Более 4 туннелей

Мультикаст

Отслеживание IGMP V1/V2/V3

Быстрый уход

IGMP-отслеживающий прокси

отслеживание MLD

Подавление многоадресного трафика на основе портов

Многоадресная репликация между VLAN

Контролируемая многоадресная рассылка

IGMP v1/v2/v3

ПИМ-СМ и ПИМ-ДМ

Протокол обнаружения источника многоадресной рассылки (MSDP)

Политики многоадресной маршрутизации

QoS/ACL

Классификация трафика на основе ACL

Классификация трафика на основе внешних полей 802.1p, внутренних идентификаторов VLAN, внешних идентификаторов VLAN, исходных MAC-адресов и типов Ethernet.

Контроль доступа после классификации трафика

Контроль трафика на основе классификаторов трафика

Перемаркировка на основе классификаторов трафика

Организация очереди пакетов на основе классов

Связывание классификаторов трафика с поведением трафика

Ограничение скорости на входящих и исходящих портах

Формирование трафика на основе портов и очередей

Падение хвоста

Приоритетная очередь (PQ)

Круговой алгоритм дефицита (DRR)

Планирование PQ + DRR

Взвешенная круговая система (WRR)

Планирование PQ + WRR

Надежность

STP (IEEE 802.1d), RSTP (IEEE 802.1w) и MSTP (IEEE 802.1s)

Защита BPDU, защита от корней и защита от петель

Кольцевая топология RRPP и мультиэкземпляр RRPP

Топология дерева Smart Link и мультиэкземпляр Smart Link, обеспечивающие защиту на уровне миллисекунд

переключение

Интеллектуальная защита Ethernet (SEP)

G.8032 Защитная коммутация кольца Ethernet (ERPS)

BFD для протоколов OSPF, IS-IS, VRRP и PIM

Расширенный багажник (E-trunk)

Функции безопасности

Защита от атак DoS, ARP и ICMP

Привязка IP-адреса, MAC-адреса, номера порта и VLAN ID пользователя

Изоляция портов, безопасность портов и липкий MAC-адрес

MAC-форсированная переадресация (MACFF)

Ограничение на количество изученных MAC-адресов

Аутентификация IEEE 802.1X, аутентификация MAC-адреса, аутентификация портала и гибридная

аутентификация

Методы аутентификации, включая AAA, RADIUS и HWTACACS.

защита процессора

МАСсек

Супер виртуальная ткань (SVF)

Родитель SVF и клиент

Управление и обслуживание

iStack (с использованием служебных портов в качестве портов стека)

Виртуальный тест кабеля (VCT)

Ethernet OAM (IEEE 802.3ah и 802.1ag)

SNMPv1/v2c/v3

РМОН

Веб-система управления сетью и соответствующие функции

Системные журналы и многоуровневые сигналы тревоги

ГВРП

МУЛЬТИВИЗИОННАЯ ВЛАН

sFlow

Безопасный протокол передачи гипертекста (HTTPS)

SSH1.5/SSH2

Рабочая среда

Рабочая температура: 0 – 1800 м, 0 – 45 ° С; 1800 – 5000 м, максимальная рабочая температура снижается

на 1 ° С каждый раз, когда высота увеличивается на 220 м.

Относительная влажность: 5–95 % (без конденсации)

Входное напряжение

переменный ток:

• Диапазон номинального напряжения: от 100 В до 240 В переменного тока, 50/60 Гц

• Максимальный диапазон напряжения: от 90 В до 264 В переменного тока, 47/63 Гц.

ОКРУГ КОЛУМБИЯ:

• Диапазон номинального напряжения: от – 48 В до – 60 В постоянного тока

• Диапазон максимального напряжения: от – 36 В до – 72 В постоянного тока.

Размеры (Ш х Г х В, мм)

442 х 420 х 44,4

Высота

1 ед.

Типичное энергопотребление

• 650 Вт постоянного тока/580 Вт переменного тока без карты и PD: 106,9 Вт

• 1150 Вт переменного тока / 1000 Вт переменного тока без карты и PD: 121,6 Вт

Максимальная потребляемая мощность (Вт)

• 650 Вт постоянного тока/580 Вт переменного тока (без карты и PD): 125,6 Вт

• 1150 Вт переменного тока/1000 Вт переменного тока (без карты и PD): 125,6 Вт
