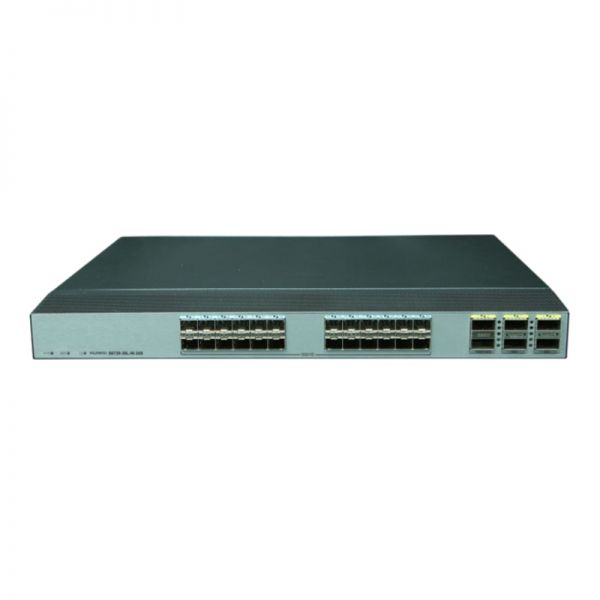

S6720-30L-HI-24S - Huawei S6700 Series Switches

S6720-30L-HI-24S Спецификация

Коммутационная способность

2,56 Тбит/с

Фиксированные порты

24 x 10 Gigabit SFP+, 4 x 40 Gigabit QSFP+ и 2 x 100 Gigabit QSFP28

Расширенные слоты

Не поддерживается

Таблица MAC-адресов

64 000 записей MAC-адресов

Соответствие стандартам IEEE 802.1d

Изучение и устаревание MAC-адресов

Записи статических, динамических и черных MAC-адресов

Фильтрация пакетов на основе исходных MAC-адресов

Особенности VLAN

4094 виртуальных локальных сети

Гостевые VLAN и голосовые VLAN

ГВРП

МУЛЬТИВИЗИОННАЯ ВЛАН

Назначение VLAN на основе MAC-адресов, протоколов, IP-подсетей, политик и портов

Сопоставление VLAN

IP-маршрутизация

Статические маршруты, RIP v1/2, RIPng, OSPF, OSPFv3, IS-IS, IS-ISv6, BGP, BGP4+, ECMP и политика маршрутизации

Совместимость

Spanning Tree на основе VLAN (VBST) (взаимодействует с PVST, PVST+ и RPVST)

Протокол согласования канального типа (LNP) (аналог DTP)

Протокол центрального управления VLAN (VCMP) (аналог VTP)

Беспроводная связь

Контроль доступа к точке доступа, управление доменом точки доступа и управление шаблонами конфигурации точки доступа

Радиоуправление, унифицированная статическая конфигурация и динамическое централизованное управление

Основные услуги WLAN, QoS, безопасность и управление пользователями

CAPWAP, расположение тегов/терминалов и анализ спектра

Ethernet-петля

защита

Кольцевая топология RRPP и мультиэкземпляр RRPP

Топология дерева Smart Link и мультиэкземпляр Smart Link, обеспечивающие защиту на уровне миллисекунд

переключение

Сентябрь

ERPS (G.8032)

BFD для OSPF, BFD для IS-IS, BFD для VRRP и BFD для PIM

STP (IEEE 802.1d), RSTP (IEEE 802.1w) и MSTP (IEEE 802.1s)

Защита BPDU, защита от корней и защита от петель

MPLS

MPLS L3VPN

MPLS L2VPN (VPWS/VPLS)

MPLS-ТЕ

Качество обслуживания MPLS

Возможности IPv6

Обнаружение соседей (Северная Дакота)

ПМТУ

IPv6 Ping, IPv6 Tracert, IPv6 Telnet

ACL на основе исходных IPv6-адресов, целевых IPv6-адресов, портов уровня 4 или протокола

типы

Отслеживание обнаружения прослушивателя многоадресной рассылки (MLDv1/v2)

Адреса IPv6, настроенные для подинтерфейсов, VRRP6, DHCPv6 и L3VPN

Мультикаст

Отслеживание IGMP v1/v2/v3 и быстрый выход IGMP

Многоадресная переадресация в VLAN и многоадресная репликация между VLAN

Балансировка многоадресной нагрузки между портами-членами транка

Контролируемая многоадресная рассылка

Статистика многоадресного трафика на основе портов

IGMP v1/v2/v3, PIM-SM, PIM-DM и PIM-SSM

MSDP

Многоадресная VPN

QoS/ACL

Ограничение скорости во входящем и исходящем направлениях порта

Перенаправление пакетов

Контроль трафика на основе портов и двухскоростной трехцветный CAR

HQoS

Восемь очередей на каждом порту

Алгоритмы планирования очереди DRR, SP и DRR+SP

WRED

Перемаркировка полей 802.1p и DSCP пакетов

Фильтрация пакетов на уровнях от 2 до 4, отфильтровывание недопустимых кадров на основе исходного MAC-адреса,

MAC-адрес назначения, IP-адрес источника, IP-адрес назначения, источник/назначение TCP/UDP

номер порта, тип протокола и идентификатор VLAN

Ограничение скорости на основе очереди и формирование портов

Безопасность

Иерархическое управление пользователями и защита паролем

Защита от DoS-атак, защита от ARP-атак и защита от ICMP-атак

Привязка IP-адреса, MAC-адреса, номера порта и VLAN ID

Изоляция портов, безопасность портов и липкий MAC-адрес

Принудительная переадресация MAC (MFF)

Записи MAC-адресов Blackhole

Ограничение на количество изученных MAC-адресов

Аутентификация IEEE 802.1X и ограничение количества пользователей на порту

Аутентификация AAA, аутентификация RADIUS и аутентификация HWTACACS

НАК

SSH версии 2.0

HTTPS

Защита процессора

Черный список и белый список

Отслеживание источника атаки и наказание за пакеты IPv6, такие как пакеты ND, DHCPv6 и MLD

IPSec для шифрования пакетов управления

Надежность

ЛАКП

Электронная соединительная линия

Ethernet OAM (IEEE 802.3ah и IEEE 802.1ag)

МСЭ-Y.1731

DLDP

LLDP

BFD для BGP, BFD для IS-IS, BFD для OSPF, BFD для статических маршрутов

VXLAN

Функции VXLAN, шлюзы VXLAN L2 и L3, BGP EVPN

Конфигурация VXLAN с использованием NETCONF/YANG

СВФ

Работа в качестве родительского узла для вертикальной виртуализации коммутаторов нисходящей линии связи и точек доступа как одного устройства для

управление

Двухуровневая клиентская архитектура

AS можно настроить независимо. Услуги, не поддерживаемые шаблонами, можно настроить на

родительский узел.

Сторонние устройства разрешены между родительским SVF и клиентами

iPCA

Маркировка служебных пакетов для получения коэффициента потери пакетов и количества потерянных пакетов в режиме реального времени.

Измерение количества потерянных пакетов и коэффициента потери пакетов в сетях и устройствах

Управление и

обслуживание

Облачное управление

Виртуальный тест кабеля

SNMP v1/v2c/v3

РМОН

Веб-NMS

Системные журналы и аварийные сигналы разной серьезности

ГВРП

МУЛЬТИВИЗИОННАЯ ВЛАН

Энергоэффективный Ethernet 802.3az (EEE)

Нетстрим

Умирающий вздох при выключении питания

Размеры (Ш х Г х В)

442 мм х 420 мм х 43,6 мм

Высота

1U

Входное напряжение

переменный ток:

Номинальное напряжение переменного тока: от 100 до 240 В переменного тока; 50/60 Гц

Макс. Напряжение переменного тока: от 90 до 264 В переменного тока; 47–63 Гц

ОКРУГ КОЛУМБИЯ:

Номинальная мощность постоянного тока: от –48 В до 60 В постоянного тока

Макс. Напряжение постоянного тока: от –38,4 В до 72 В постоянного тока

Максимальная мощность

потребление

232 Вт

Потребляемая мощность

(30% загруженность трафиком)

138 Вт

Рабочая Температура

- 0–1800 м над уровнем моря: от 0°C до 45°C

- Высота над уровнем моря 1800–5000 м: рабочая температура снижается на 1°C каждый раз при изменении высоты над уровнем моря.

увеличивается на 220 м.

Относительная влажность

от 5% до 95% (без конденсации)

Рассеивание тепла

Теплоотвод с помощью вентилятора, интеллектуальная регулировка скорости вращения вентилятора
